SDAW32X20X10SB Neuer AirTAC Ultradünner Pneumatikzylinder
Produktübersicht

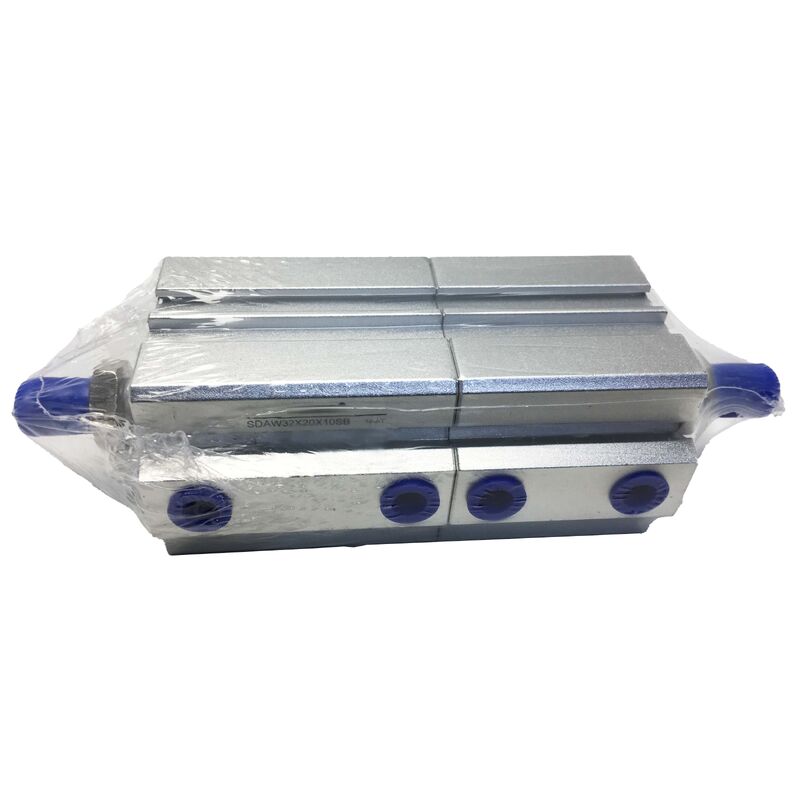

Der AirTAC SDAW32X20X10SB ist ein kompakter Zylinder mit doppeltem Ende – ein Mehrpositionen-Pneumatikaktuator, der zwei Hübe in einer kompakten Einheit kombiniert. Dieses innovative Design fügt eine dritte Position hinzu, die es dem Zylinder ermöglicht, an drei diskreten Positionen entlang seines Hubs anzuhalten und zu halten: am Ende des ersten Hubs, am Ende des zweiten Hubs und an der mittleren Position, wo sich beide Hübe aufheben.
Mit einer Bohrung von 32 mm, die eine nützliche Schubkraft für Automatisierungsaufgaben im mittleren Bereich bietet, verfügt diese Konfiguration über einen primären Hub von 20 mm und einen sekundären Hub von 10 mm, was sie ideal für Anwendungen macht, die sowohl grobe als auch feine Positionsbewegungen vom selben Aktuatorgehäuse aus erfordern. Der eingebaute Magnet ermöglicht die externe Positionsabtastung ohne mechanische Endschalter.
Schlüsselspezifikationen
| Parameter |
Wert |
| Zylindertyp |
Kompakt (ultradünn, Mehrpositionen) mit doppeltem Ende |
| Bohrung |
32 mm |
| Hub 1 |
20 mm |
| Hub 2 |
10 mm |
| Anzahl der Positionen |
3 (Ende Hub 1 / Mitte / Ende Hub 2) |
| Betätigungsart |
Doppeltwirkend |
| Magnet |
Eingebaut (mit Magnet) |
| Stangengewinde |
Außengewinde (Innengewinde) |
| Anschlussgewinde |
PT |
| Betriebsdruck |
0,1 - 0,9 MPa (doppeltwirkend) |
| Kolbengeschwindigkeit |
30 - 500 mm/s |
| Betriebstemperatur |
−10°C bis +80°C |
| Gehäusematerial |
Aluminiumlegierung (harteloxiert) |
Konstruktionsdetails
Aufgebaut auf der etablierten SDA-Kompaktzylinderarchitektur von AirTAC verfügt der SDAW32X20X10SB über:
- Gehäuse und Deckel: Aluminiumlegierungs-Zylinderrohr mit harteloxierter Bohrungsoberfläche für außergewöhnliche Verschleißfestigkeit
- Montage: Genietete Struktur für flaches Design ohne überstehende Schrauben
- Kolbendichtung: Heterogene Zwei-Wege-Dichtungsstruktur mit integriertem Ölreservoir für Selbstschmierung
- Magnet: Eingebauter Kolbenmagnet für berührungslose Positionsdetektion
- Anschlussgewinde: PT (paralleles Kegel-) Gewindestandard für asiatische Marktausstattung
Drei-Positionen-Betrieb
Der SDAW-Kompaktzylinder mit doppeltem Ende erreicht drei Positionen durch unabhängige Druckregelung:
- Position 1 (20 mm ausgefahren): Primärkammer unter Druck setzen, Sekundärkammer entlüften
- Position 2 (Mitte): Beide Kammern gleichzeitig unter Druck setzen für eine stabile Zwischenposition
- Position 3 (Eingefahren): Sekundärkammer unter Druck setzen, Primärkammer entlüften
Dieses Steuerungsschema erfordert ein 5/3-Wege-Richtungsventil mit geschlossener Mittelstellung für die Halteposition in der Mitte.
Häufig gestellte Fragen
F1: Kann der SDAW32X20X10SB eine Mittelposition erreichen, die auch ohne kontinuierlichen Luftdruck stabil bleibt?
Nein. Die Mittelposition wird durch ausgeglichenen Luftdruck in beiden Kammern gleichzeitig gehalten. Bei Stromausfall bleibt der Zylinder nicht fixiert. Für Anwendungen, die eine gehaltene Mittelposition ohne kontinuierliche Luftzufuhr erfordern, ist ein mechanischer Verriegelungszylinder oder ein Zylinder mit interner Bremse erforderlich.
F2: Welche Autoreitschaltertypen sind mit dem eingebauten Magneten des SDAW32X20X10SB kompatibel?
AirTAC CS1-Serie und äquivalente magnetische Reed-Schalter sowie Festkörper-Hall-Effekt-Schalter mit kompatibler Halterung und Erfassungsbereich. Bestätigen Sie, dass der gewählte Schaltbereich die Magnetfeldstärke abdeckt und den Abmessungen der 32-mm-Bohrungsnut entspricht.
F3: Der Zylinder bewegt sich zu langsam. Kann die Kolbengeschwindigkeit durch Erhöhung des Versorgungsdrucks über 0,9 MPa erhöht werden?
Der Betrieb über 0,9 MPa birgt das Risiko von Dichtungsschäden und überschreitet die Auslegungsgrenzen. Die Geschwindigkeit wird besser durch die Luftstromrate über Strömungsregelventile (Auslassregelventile) an jedem Anschluss gesteuert. Passen Sie den Auslassstrom an, um die gewünschte Kolbengeschwindigkeit im Betriebsbereich von 30-500 mm/s einzustellen.
F4: Die Mittelposition ist nicht wiederholbar – der Zylinder stoppt bei jedem Zyklus an leicht unterschiedlichen Punkten. Was verursacht das?
Die Wiederholbarkeit der Mittelposition hängt vom ausgeglichenen Druck in beiden Kammern ab. Schwankungen des Versorgungsdrucks, des Auslassgegendrucks oder der Lastbedingungen zwischen den Zyklen führen zu Verschiebungen des Gleichgewichtspunkts. Stellen Sie eine stabile Druckregelung und gleichzeitige Anschlussbeaufschlagung ohne Zeitversatz sicher. Das Hinzufügen kleiner Pufferbehälter zu jeder Kammer kann Druckschwankungen dämpfen.
F5: Welche Schmierung benötigt der SDAW32X20X10SB?
Die heterogene Zwei-Wege-Kolbendichtung verfügt über ein integriertes Ölreservoir, das für den normalen Betrieb mit sauberer, trockener oder minimal geschmierter Druckluft eine Selbstschmierung bietet. Keine externe Schmierung für normale industrielle Druckluft erforderlich. Wenn ein Schmierstoff verwendet wird, verwenden Sie leichtes Turbinenöl in sehr geringer Konzentration – übermäßige Schmierung beschleunigt die Dichtungsverschlechterung. Verwenden Sie keine silikonbasierten Schmierstoffe.
