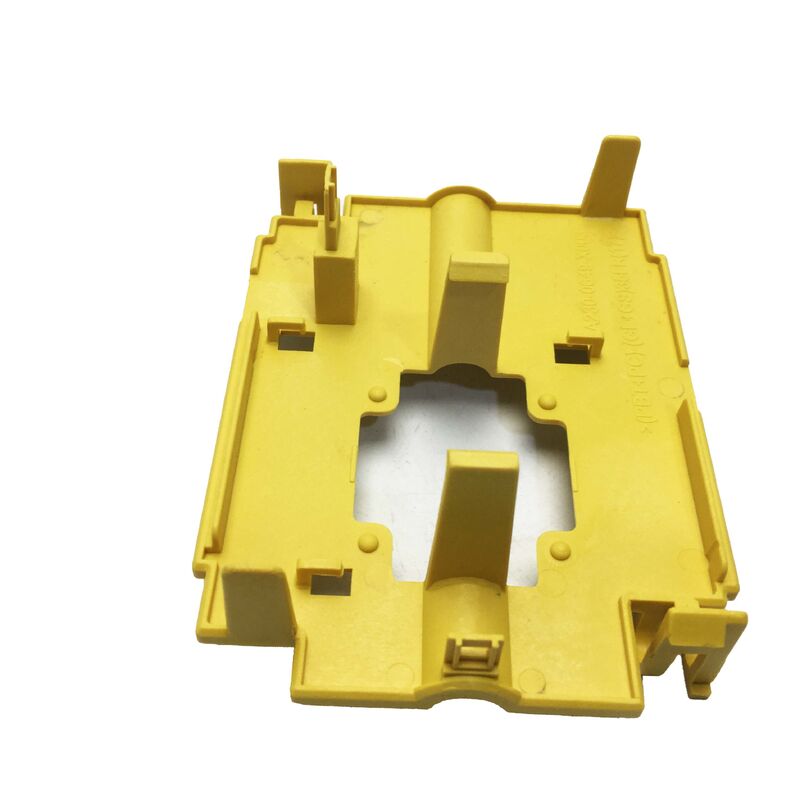

A230-0649-X003 Für 1611VL-05W-B49 Antriebshüssel A2300649X003 Original neu

Der FANUC A230-0649-X003 ist eine OEM-Gehäuseabdeckung und eine Gehäuseplatte für FANUC Servoantriebsausrüstung. Diese strukturelle Komponente bietet wesentlichen Schutz für die Antriebselektronik und wird oft übersehen, bis Beschädigungen oder Verunreinigungen die Integrität des Gehäuses beeinträchtigen.

Jedes FANUC Servo-Verstärkermodul verfügt über ein mehrteiliges Kunststoffgehäuse, das aus einem Hauptchassis, einer Frontblende, oberen und unteren Platten und oft einer Lüftergehäuseabdeckung besteht, die den Kühlstrom über interne Kühlkörper leitet. Jede Komponente trägt eine eindeutige FANUC-Teilenummer im Format A230-XXXX-X00X und ist einzeln austauschbar.

Die A230-Teileserie umfasst Gehäusekomponenten für mehrere FANUC-Antriebsfamilien, von früheren AC-Antriebsmodulen bis hin zu aktuellen Verstärkern der α i-Serie und β i-Serie. Die spezifische Komponente A230-0649-X003 dient als strukturelle Gehäusekomponente für eine bestimmte Antriebsvariante, deren genaue Position durch FANUC-Ersatzteilhandbücher oder illustrierte Teileaufschlüsselungen bestätigt wird.

Die Bevorratung von Ersatzabdeckungen verhindert Sicherheitsbedenken durch freiliegende Elektronik und vermeidet kontaminationsbedingte Ausfälle, die sonst leicht verhindert werden könnten.

FANUC Servoantriebe arbeiten in Industrieumgebungen, die Metallspänen, Kühlschmierstoffnebel, Hydrauliköl-Dämpfen und luftgetragenen Verunreinigungen ausgesetzt sind. Das Kunststoffgehäuse erfüllt zwei kritische Funktionen: Es bietet eine IP-geschützte Barriere gegen Umweltschadstoffe und leitet den Kühlstrom von internen Lüftern über Kühlkörper und Leistungskomponenten.

Die Lüftergehäuseabdeckung, eines der am häufigsten ausgetauschten Teile der A230-Serie, verfügt über ein spezifisches aerodynamisches Profil, das für die richtigen Einlass- und Auslassluftströme sorgt. Eine gerissene oder fehlende Abdeckung stört diesen Luftstromweg und kann zu einer Rückführung von heißer Abluft führen, die die Umgebungstemperaturen um die Leistungstransistoren erhöht. Dies kann zu thermischen Abschaltungen führen oder die Alterung von Komponenten im Leistungsbereich des Antriebs beschleunigen.

Der Austausch einer beschädigten Lüftergehäuseabdeckung stellt die ausgelegte thermische Leistung sofort wieder her, und das zu einem Bruchteil der Kosten für die Behebung thermisch geschädigter Leistungskomponenten.

Die Gehäuseabdeckungen der A230-Serie sind für den Austausch vor Ort konzipiert. Die Abdeckungen werden typischerweise über Schnappclips, kleine Schrauben oder eine Kombination von Methoden am Antriebschassis befestigt. Spezifische Befestigungsdetails sind in den Wartungshandbüchern für FANUC Servo-Verstärker verfügbar.

Die meisten Abdeckungswechsel erfordern nur einen Schraubendreher, dauern weniger als zehn Minuten und erfordern keine elektrischen Arbeiten – Antriebe müssen normalerweise nicht stromlos geschaltet oder aus dem Schrank ausgebaut werden. Neue Abdeckungen sind installationsbereit, ohne dass für den Austausch mechanischer Gehäuse eine Programmierung, Kalibrierung oder Konfiguration erforderlich ist.

Kreuzreferenzieren Sie die Teilenummer mit den FANUC-Ersatzteillisten oder illustrierten Teileaufschlüsselungen für Ihr spezifisches Maschinenmodell und Ihre Antriebseinheit. FANUC-Service-Netzwerke stellen Ersatzteilkataloge zur Verfügung – verwenden Sie die Seriennummer Ihrer Maschine und das Typenschild der Antriebseinheit, um die richtigen Teilelisten zu finden. Überprüfen Sie die physischen Abmessungen und das Layout der Befestigungspunkte mit den vorhandenen Abdeckungen, um die Kompatibilität zu bestätigen.

Dies hängt vom Ort und der Schwere des Risses ab. Risse, die unkontrollierte Lücken in den Lüfterluftstromwegen verursachen – insbesondere in der Nähe von Einlass- oder Auslassbereichen – beeinträchtigen die thermische Leistung und erfordern sofortige Aufmerksamkeit. Risse an Außenplatten, die den Luftstrom nicht beeinträchtigen oder Leiter freilegen, können bis zur geplanten Wartung warten, wenn die Lücken klein genug bleiben, um das Eindringen von Verunreinigungen zu verhindern. In der Lebensmittel- oder Pharmaindustrie mit strengen Kontaminationskontrollen erfordert selbst eine geringfügige Beschädigung des Gehäuses einen sofortigen Austausch.

Nachrüstabdeckungen sind für einige gängige FANUC-Antriebsmodelle erhältlich. Für rein mechanische Abdeckungen ohne elektrische Funktionen sind Nachrüstteile mit passenden Abmessungen und Befestigungspunkten funktional gleichwertig. Für Lüftergehäuseabdeckungen, die Teil von Wärmemanagementsystemen sind, überprüfen Sie, ob die aerodynamischen Profile und Materialien den OEM-Designs entsprechen, um die Kühlleistung zu erhalten.

FANUC-Servicekanäle (autorisierte Händler und Servicezentren) unterhalten Ersatzteilbestände, einschließlich Komponenten der A230-Serie. Lieferanten von Ersatzteilen für die industrielle Automatisierung, Spezialisten für CNC-Werkzeugmaschinenteile und Online-B2B-Marktplätze führen ebenfalls FANUC-Gehäusekomponenten. Geben Sie Lieferanten die vollständige FANUC-Teilenummer (A230-0649-X003) und das Maschinen-/Antriebsmodell an, um die Verfügbarkeit zu bestätigen.

Nein. FANUC Servoantriebe verfügen typischerweise über mehrere verschiedene Abdeckungskomponenten: Hauptfrontblende/Frontplatte (mit LED-Anzeigen und Anschlussbeschriftungen), obere/untere Gehäuseplatten und Lüftergehäuseabdeckung (aerodynamischer Kanal zur Luftstromführung). Jede hat eine separate Teilenummer der A230-Serie. Die A230-0649-X003 bezieht sich auf eine bestimmte Abdeckungsposition – konsultieren Sie die FANUC-Teilediagramme für die genaue Positionsbestimmung.
