Moog 800-336-2112 Coil Ring Montage. AC4598 Durchbohrungsring
Gebraucht, 1,5" Bohrraum, 10A pro Schaltkreis, Faserbürste, bis zu 250 RPM
Produktübersicht

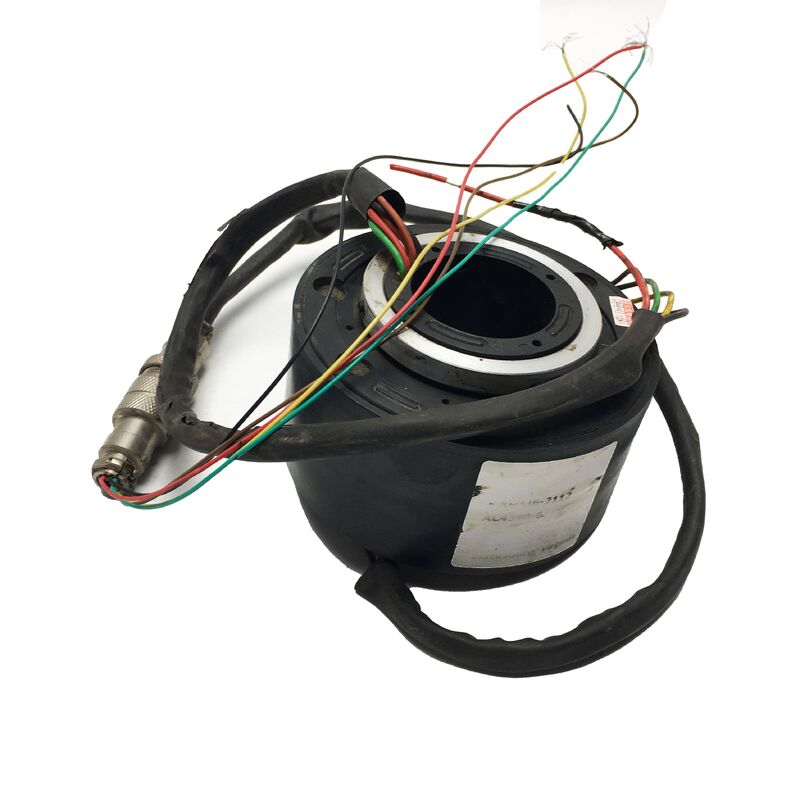

Diese Auflistung bezieht sich auf eine gebrauchte Moog 800-336-2112 Spulenring-Anlage - einen Durchbohrring aus der AC4598-Serie,eine der am weitesten verbreiteten industriellen Gleitringplattformen der Moog Components Group (ehemals Litton Poly-Scientific)Die Einheit wurde aus dem Dienst genommen und wird als geprüfter Überschuss oder Tauschbestand angeboten.
Die Anlage leitet Strom- und Signalkreise über eine kontinuierlich rotierende Schnittstelle durch eine 1,5-Zoll-Zentralbohrung, wodurch hydraulische Leitungen, pneumatische Schläuche,oder eine konzentrische Welle, um durch die Mitte zu gehen, während die elektrischen Verbindungen frei rotieren, ohne sich zu verdrehen oder mechanische Belastungen anzuhäufen.
Schlüsselmerkmale
| Teilnummer |
800-336-2112 |
| Produktfamilie |
AC4598-Serie |
| Durchbohrungsdurchmesser |
1.5 Zoll (38,1 mm) |
| Strom pro Schaltung |
10 A. |
| Nennspannung |
bis zu 600 VAC |
| Schaltkreisoptionen |
6, 12, 18 oder 24 Schaltkreise |
| Höchstgeschwindigkeit (Standard) |
250 Umdrehungen pro Minute kontinuierlich |
| Kontakttechnik |
Faserbürste |
| Blei-Drahtmessgerät |
16 AWG |
| Längen des Bleitrahtes (Standard) |
12 Zoll. |
| Montierung |
Standard-Halsbandverbindung; Flansche optional |
| Außendurchmesser (Flankenoption) |
5 Zoll (127 mm) |
| Versiegelung |
Spritzdichtung (Staub- und Feuchtigkeitsbeständigkeit) |
| Signalkompatibilität |
Analog-, Digital- und Datenbusprotokolle |
| Hersteller |
Moog Components Gruppe |
| Herkunftsland |
USA |
Funktionalität des Durchbohrungsrings
Ein Gleitring überträgt elektrische Energie und Signale über eine rotierende Schnittstelle ohne Winkelgrenzen.mit einer Breite von mehr als 10 mm,, pneumatische Versorgungsschläuche oder konzentrische Wellen, die ohne elektrische Verbindung durchlaufen müssen.
Dadurch entfällt die Notwendigkeit, Kabel zu verdrehen, die sich ermüden und schließlich zerbrechen. Sie werden durch elektrische Kontakte ersetzt, die für Millionen von Drehungen ausgelegt sind.
Kontakttechnologie mit Faserbürste
Das Faserbürstenkontaktsystem verwendet Bündel von individuell leitfähigen Fasern, die gegen die rotierende Ringoberfläche fahren und gleichzeitig mehrere Kontaktpunkte erzeugen.Dieses Design bietet mehrere wichtige Vorteile:
- Verlängerte Lebensdauer bei geringer mechanischer Abnutzung
- Elektrische Geräuschminderung für eine saubere Signalübertragung
- Keine Schmieranforderungen
- Praktisch keine Entstehung von Verschleißabfällen
- Konsistenter Kontaktwiderstand über die Lebensdauer
Schaltkreiskonfiguration und Varianten mit X-Suffix
Die AC4598-Plattform wird in Standardkonfigurationen von 6, 12, 18 und 24 Schaltungen mit jeweils 10 Ampere geliefert.,Anordnung der Montage, Dichtung und Leitung.
Beim Austausch bestehender Einheiten gewährleistet die Übereinstimmung des vollständigen X-Suffixes die Kompatibilität mit der ursprünglichen Verkabelung und Montagekonfiguration.
Industrieanwendungen
Der AC4598/800-336-2112 dient einer breiten Palette von industriellen Drehgeräten, darunter:
- Rotationsindextabellen
- Kabelräder für Industriefahrzeuge
- Schweißpositionierer
- Verpackungsmaschinen mit rotierenden Karussellen
- Palletierungssysteme mit rotierenden Plattformen
- Maschinen und Apparate, für die Herstellung von Maschinen oder Apparaten
- Prozesssteuerungseinrichtungen mit rotierenden Sensoren
Vorteile der verwendeten Einheiten
Gebrauchte Moog AC4598-Geräte bieten eine kostengünstige Lösung für die Wiederherstellung oder Modernisierung von Systemen ohne die Vorlaufzeit oder Kosten für neue OEM-Bestellungen.Das robuste Design und die Faserbürstechnologie bieten eine beträchtliche Restlebensdauer auch nach längerer Verwendung, wenn sie innerhalb der Spezifikationen betrieben werden.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen der Teilnummer 800-336-2112 und der Bezeichnung AC4598?
Die AC4598 ist die Produktfamiliebezeichnung von Moog für diese Durchbohrringplattform. Die 800-336-2112 ist die Bauteilnummer der Moog Components Group für dieselbe Produktfamilie.Beide beziehen sich auf das gleiche 1.5-Zoll-Bohrung, 10A Faser-Bürste-Slip-Ring-Serie.
F2: Wie viele Schaltkreise unterstützt der 800-336-2112 und wie hoch ist der maximale Strom und die Spannung?
Der AC4598/800-336-2112 unterstützt 6, 12, 18 oder 24 Schaltungen, die jeweils für 10 Ampere bewertet werden.oder digitale Datensignale.
F3: Erfordert die Faserbürstechnologie Wartung oder Schmierung?
Nein, die Fiber-Bürste-Kontakt-Technologie erfordert kein Schmieren, was einer der Hauptvorteile gegenüber herkömmlichen Metalldraht-Bürstenringen ist.Die Wartung beschränkt sich auf die regelmäßige Prüfung des Zustands der Kontaktanlage und des Bleitrahtes..
F4: Können hydraulische Leitungen oder pneumatische Schläuche durch die 1,5 Zoll große Bohrung gehen, während der Schiebering in Betrieb ist?
Ja, das ist der Zweck der Durchbohrung, die 1,5-Zoll-ohne-Hindernis-Bohrung ermöglicht hydraulische Druckleitungen, pneumatische Versorgungsrohre,oder eine konzentrische mechanische Welle, um durch die Mitte der Montage zu gehen, während sich der Rutschring unabhängig um sie dreht.
F5: Wie sollte ein gebrauchtes 800-336-2112 vor der Installation bewertet werden?
Überprüfen Sie die Bleidrähte auf Isolationsschäden, prüfen Sie die innere Oberfläche des Durchlöchers auf Frettungen oder Schnitte, drehen Sie die Baugruppe von Hand, um die Glatze des Lagers zu überprüfen,und den Kontaktwiderstand an jeder Schaltung messenDie zuverlässigste Validierung erfolgt durch einen Prüfstand, bei dem eine bekannte Last an jede Schaltung angeschlossen wird, während die Anlage gedreht wird.
