| Herkunftsort | Japan |
| Markenname | Omrom |
| Zertifizierung | CE ROHS |

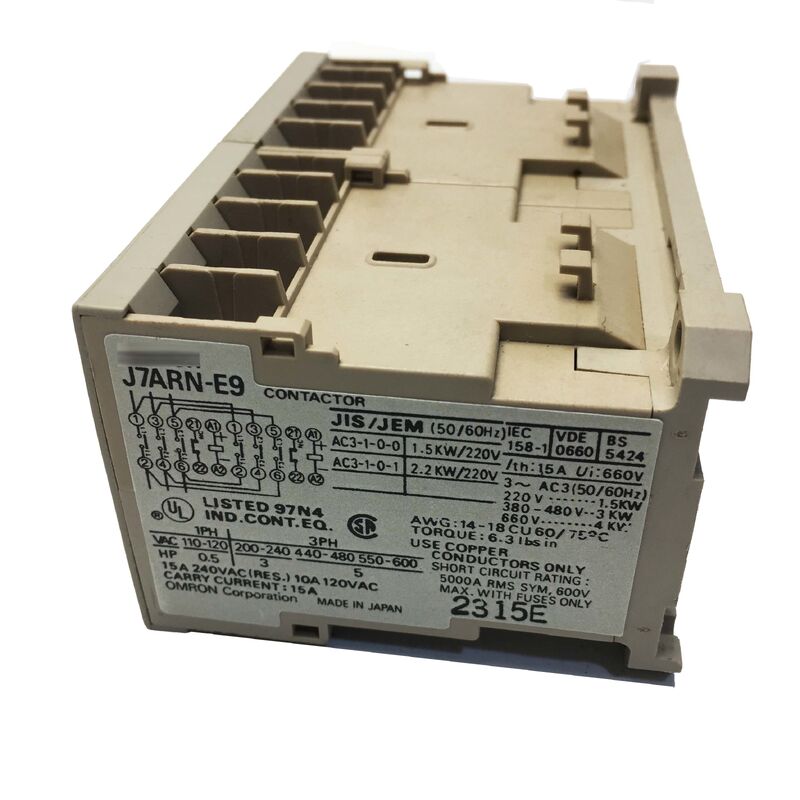

| Modellnummer | J7ARN-E9-24VDC |
DieDie in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.ist ein reversibler Magnetkontaktor professioneller Qualität, der zur Steuerung von Dreiphasenmotoren sowohl vorwärts als auch rückwärts bestimmt ist.Diese integrierte Einheit kombiniert zwei 9A-Dreipolarkontaktoren mit einem mechanischen Verriegelungssystem, die sichere und zuverlässige Umkehrvorgänge des Motors aus einem 24 V Gleichstrom-Steuerkreislauf gewährleisten.
| Teilnummer | J7ARN-E9-24VDC |
| Typ | Umkehrbarer (vorwärts/zurückwärts) magnetischer Kontakter |
| Nennstrom (AC3) | 9 A |
| Motorenbewertung | 4 kW bei 380 bis 400 V |
| Spannung der Spule | 24 V Gleichstrom |
| Polnisch | 3-Polar |
| Verriegelung | Integrierte mechanische Verriegelung |
| Ausstattung | Doppel-Dreipolar (vorwärts + rückwärts) |
| Verwendungskategorie | AC3 (Motorlast) |
| Standards | IEC 60947-4-1 |
| Spulenversorgung | DC |
Der J7ARN-E9-24VDC ermöglicht die Umkehrung der Motorrichtung durch Austausch von Phasenverbindungen durch seine doppelte Kontaktorkonstruktion.Die integrierte mechanische Verriegelung verhindert physikalisch, dass sowohl vorwärts als auch rückwärts gerichtete Kontaktoren gleichzeitig geschlossen werden, wodurch das Risiko von Phasen-zu-Phasen-Kurzschlüssen ausgeschlossen wird.
Die AC3-Klasse 9A richtet sich speziell an die anspruchsvollen Anforderungen beim An- und Abstellen des Motors.einschließlich der Handhabung der hohen Einströmungsströme (5-7-fache Volllaststrom), die für Eckrad-Induktionsmotoren typisch sindDies gewährleistet eine zuverlässige Leistung von Motoren bis zu 4 kW bei 400 V Dreiphasen.
Die 24 V Gleichspulen sind für die nahtlose Integration in moderne Steuerungssysteme konzipiert und verbinden sich direkt mit PLC-Ausgabe-Karten von großen Herstellern wie Siemens, Mitsubishi, Omron, Allen-Bradley,und Schneider ohne Einschaltrelais.
Die mechanische Verriegelung bietet eine Sicherheitsschicht, die unabhängig von Steuersignalen funktioniert.Schutz vor PLC-Ausfällen, Verkabelungsfehler oder Softwarefehler, die gefährliche Phasen-zu-Phasen-Kurzschlüsse verursachen könnten.
Ja, eine Mindeststoppzeit von 15 ms zwischen Vorwärts-Aus- und Rückwärts-Aus- und Rückwärtsbefehlen wird empfohlen, um eine ordnungsgemäße Kontaktöffnung und Lichtbogenlöschung zu gewährleisten.PLC-Programme sollten Verzögerungen von 50-100 ms implementieren, um magnetischen Zerfall und mechanische Reaktionszeiten zu berücksichtigen.
Der J7ARN-E9-24VDC ist für Dreiphasenmotoren bis zu 4kW bei 380-400V geeignet. Für 230V-Systeme beträgt die maximale Motorenbezeichnung aufgrund der gleichen 9A AC3-Strombegrenzung etwa 2,2kW.
Für den vollständigen Schutz des Motors sollte ein Wärmeüberlastrelais in Serie mit dem Steuerkreislauf der Kontaktorspule montiert werden.Das Relais sollte entsprechend dem Motor-Namenplatte Volllaststrom, nicht die 9A-Klassifizierung des Kontaktors.
