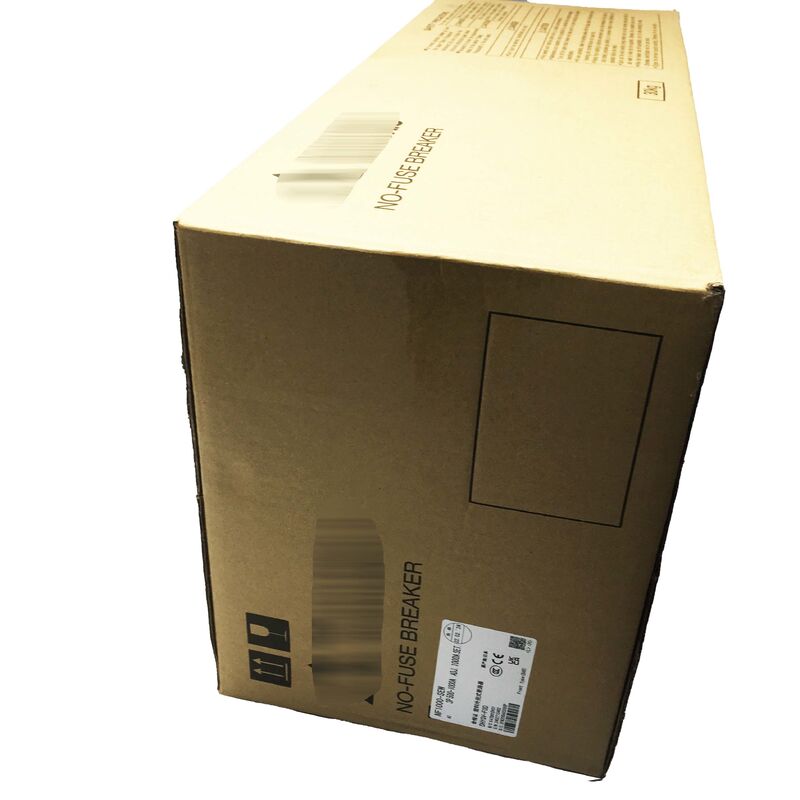

Mitsubishi NF1000-SEW -- WS-V Serie 1000A Standard Klasse MCCB
Elektronischer Antrieb, 85kA bei 400V, 3- und 4-Polar
Produktübersicht
Der Mitsubishi NF1000-SEW ist ein Formgehäuse-Schaltkreislaufschalter der Standardklasse 1000A der Serie WS-V,mit einer elektrischen Auslöseinheit und für Kurzschlussunterbrechungen von bis zu 85 kA bei 400 V bestimmtDieses Leistungsniveau macht es ideal für die Haupteingangsverteilung, große Motorsteuerungszentren und industrielle Stromverteilungsplatten, bei denen ein hoher potentieller Fehlerstrom erwartet wird.
Schlüsselmerkmale
| Parameter |
Wert |
| Bild / Nennstrom |
1000 A |
| Klasse |
NF-S - Standard |
| Nennspannung (AC) |
bis zu 690 VAC |
| Polnisch |
3 Pole (3P) und 4 Pole (4P) |
| Intensivunterstützung bei 200 / 230 VAC |
125 kA |
| Icu bei 380 / 400 / 415 / 440 VAC |
85 kA |
| Icu bei 500 VAC |
65 kA |
| Intensivunterstützung bei 690 VAC |
25 kA |
| Ics bei 380 / 400 / 415 / 440 VAC |
43 kA (50,6% IC) |
| Reiseeinheit |
Elektronisch (Festkörper, einstellbar) |
| Verbindung |
mit einer Breite von mehr als 50 mm, jedoch nicht mehr als 150 mm |
| Abmessungen (3P) |
210 mm * 406 mm * 190 mm |
| Gewicht (3P) |
230,5 kg |
| Elektrische Lebensdauer |
500 Zyklen bei Nennstrom |
| Mechanisches Leben |
3,000 Zyklen |
| Standards |
Einheitliche Norm IEC 60947-2 / EN 60947-2 |
| IP-Bewertung |
IP20 |
Vorteile der elektronischen Reiseeinheit
Die elektronische Antriebseinheit bietet einstellbare Überstromschutz-Einstellungen, so dass Ingenieure Schutzmerkmale für die selektive Koordination mit nachgelagerten Geräten anpassen können.Dies ermöglicht einen diskriminierenden Schutz, wenn Fehler an Unterkreisen nur den Unterkreislaufbrecher auslösen.Die Hauptverteilung bleibt unberührt.
Hohe Bruchkapazität
Mit einer Leistung von 85 kA Icu bei 400 V kann der NF1000-SEW schwere dreiphasige Kurzschlussfehler unterbrechen und funktionsfähig bleiben.Das Gerät bietet eine erhebliche Marge über typischen industriellen Fehlerstrombereichen, der einen zuverlässigen Schutz für die wichtigsten eingehenden Anwendungen gewährleistet.
Physische Anlage
Die NF1000-SEW verfügt über eine IP20-Schutzeinstufung und benötigt eine angemessene mechanische Unterstützung in geschlossenen Schaltschränken.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen dem NF1000-SEW und einem festen thermo-magnetischen MCCB bei gleicher Leistung?
Der wesentliche Unterschied besteht in der Antriebseinheit, die mit der elektronischen Antriebseinheit des NF1000-SEW eine verstellbare Überstromschutz-Einstellung zur Abstimmung mit nachgelagerten Geräten bietet.während feste thermo-magnetische Einheiten haben Fabrik-bestimmte Trip Kurven, die nicht geändert werden können.
F2: Was ist der Unterschied zwischen Icu 85 kA und Ics 43 kA bei 400 V?
Icu (Ultimate Breaking Capacity) ist der maximale Fehlerstrom, den der Brecher unterbrechen kann, ohne zerstört zu werden.Ics (Service Breaking Capacity) ist der Fehlerstrom, nach dem der Brecher für den fortgesetzten Betrieb ohne Inspektion eingestuft wird.Die NF1000-SEW kann bis zu 85 kA unterbrechen, sollte jedoch bei einem Fehler über 43 kA überprüft werden.
F3: Ist der NF1000-SEW für 690V-Systeme geeignet?
Ja, der NF1000-SEW ist für Wechselstrombetrieb bis 690 V geeignet.so muss der potentielle Fehlerstrom vor der Spezifikation innerhalb dieser Grenze bestätigt werden.
F4: Welches Zubehör ist für die NF1000-SEW erhältlich?
Zu den verfügbaren Zubehörteilen gehören Shunt-Trip-Spulen für Fernschaltungen, Unterspannungs-Auslösungen, Hilfskontakte für Fernzustandssignalisierung, Alarmkontakte für Fehleranzeigen,Zubehör für Motorantriebe, und hintere Endgerätedeckel für Busbar-Verbindungen.
F5: Können die elektronischen Fahr-Einstellungen des NF1000-SEW im Feld geändert werden?
Ja, die Einstellungen der elektronischen Antriebseinheit können im Feld mit den Einstellungen des Geräts eingestellt werden.Änderungen der Einstellungen sollten im Rahmen der Koordinierungsstudie zum Schutz der Anlage dokumentiert und von qualifizierten Elektrotechnikern durchgeführt werden..
