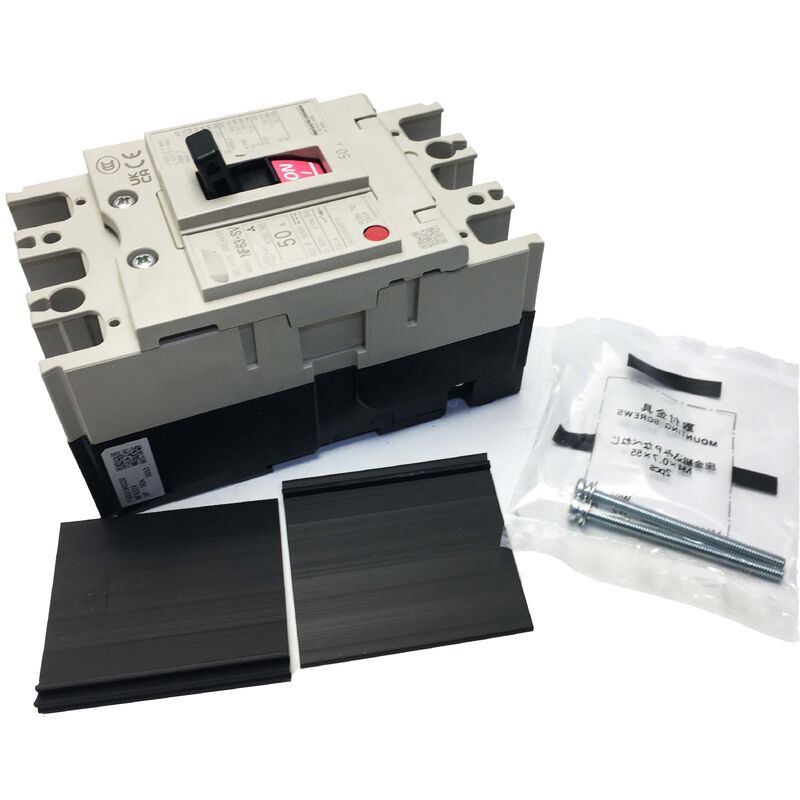

Mitsubishi NF63-SV 3P 50A Leistungsschalter
Neue Fabrikversiegelung WS-V-Serie Standardklasse MCCB mit 5A bis 63A, 600V AC/DC-Betrieb und 7,5kA Brechleistung bei 400V.
Produktübersicht
Der Mitsubishi NF63-SV ist ein Formgehäuse-Schaltungsschalter der WS-V-Serie, der für industrielle Vertriebs- und Maschinensteuerungsanwendungen entwickelt wurde.50A-Einheit bietet zuverlässigen Schutz mit festem thermo-magnetischen Fahrtgerät und Frontverbindungsfähigkeit.
Schlüsselmerkmale
| Produktfamilie |
NF63-SV |
| Reihe |
WS-V Serie - NF-S (Standardklasse) MCCB |
| Nennstrombereich |
5A bis 63A |
| Nennspannung |
600 V Wechselstrom / 250 V Gleichstrom |
| Verfügbare Polen |
2P, 3P, 4P |
| Brechleistung bei 400 V |
7.5 kA (IEC 60947) |
| Bremskapazität bei 200-230 V |
15 kA (IEC 60947) |
| Reiseeinheit |
Festmagnetische Wärme |
| Verbindung |
Kabelstangen oder -stangen |
| Standards |
IEC 60947-2 |
| Hersteller |
Mitsubishi Electric |
Vergleich der Leistungsklassen
Die WS-V-Serie bietet drei Leistungsklassen, um den Anforderungen der Anwendung gerecht zu werden:
- NF-C (Economy Class):5 kA bei 400 V - Kosteneffizient für Anlagen mit begrenztem Fehlerstrom
- NF-S (Standardklasse - Dieses Produkt):7.5 kA bei 400 V - Ideal für die meisten industriellen Verteilenszenarien
- NF-H (Leistungsklasse):10 kA bei 400 V - für Anlagen in der Nähe von Hochleistungstransformatoren
Schutzmerkmale
Die feststehende thermo-magnetische Fahrmaschine bietet einen umfassenden Schutz:
- Wärmeelement:Überlastschutz mit inverser Zeitcharakteristik für Motorstartströme
- Magnetisches Element:Sofortiger Kurzschlussschutz bei Fehlstromunterbrechung
AC/DC-Betrieb
Für den Wechselstrom- und Gleichstrombetrieb geeignet, so dass es für konventionelle Dreiphasenverteilung, Batteriesysteme, DC-Bus-Schutz in Antriebskabinetten, Solarinstallationen und UPS-Ausgangsschutz geeignet ist.
Kompatibilität des Zubehörs
Kompatibel mit der gesamten Baureihe der WS-V-Serie, einschließlich Enddeckungen, Hilfskontakte, Alarmkontakte, Shunt-Trip-Spulen und Unterspannungs-Auslösungen für die 30A-63A-Rahmengruppe.
Häufig gestellte Fragen
Was ist der Unterschied zwischen NF63-SV, NF63-CV und NF63-HV?
Alle drei haben den gleichen Rahmen und den gleichen Strombereich, unterscheiden sich jedoch in der Brechfähigkeit: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA).
Ändert sich der Brecherkörper zwischen den aktuellen Einstellungen?
Nr. Die NF63-SV verwendet die gleichen physikalischen Abmessungen für den gesamten Strombereich von 5A bis 63A, wobei die Stromstärke durch die Werkkalibrierung der Antriebseinheit festgelegt wird.
Ist der NF63-SV nach IEC 60947-2 zertifiziert?
Ja, der Schalter ist nach IEC 60947-2 geprüft und mit einer Leistung von 100% der Leistung bei 400 V.
Kann der NF63-SV auf Gleichstromkreisen verwendet werden?
Ja, für Gleichspannungsbetrieb bis 250 V mit 7,5 kA Brechkapazität bestimmt.
Können Zubehörteile vor Ort installiert werden?
Das modulare Zubehörsystem ermöglicht die Anbringung von Shunt-Trips, Hilfskontakten und anderen Zubehörteilen direkt am Brecherkörper.
