| Herkunftsort | Japan |
| Markenname | Mitsubishi |
| Zertifizierung | CE ROHS |
| Modellnummer | TCL-05SV3 |

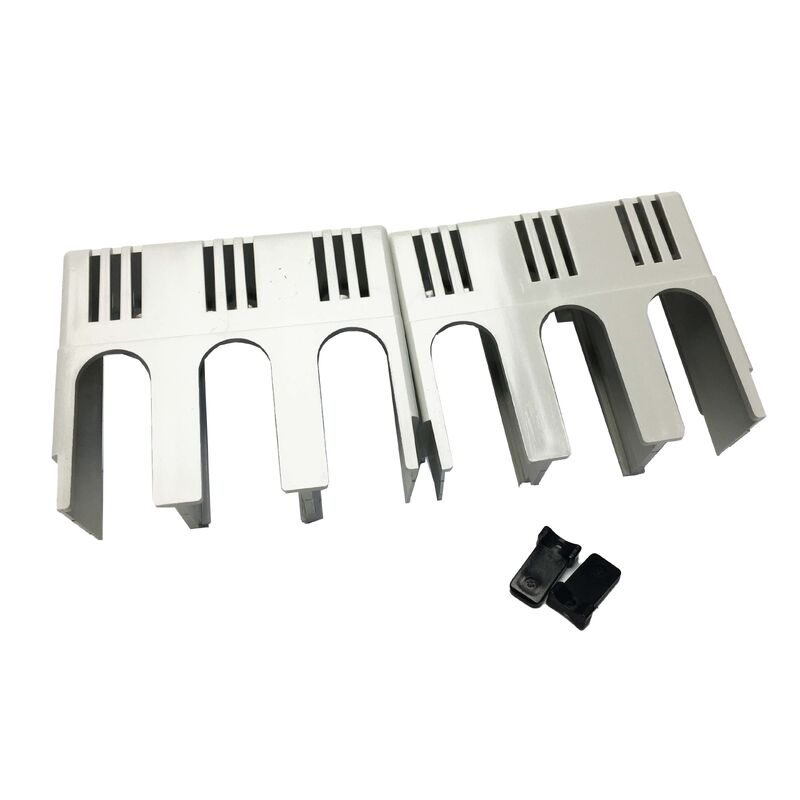

DieMitsubishi TCL-05SV3ist ein großer Enddeckel, der für die geformten Gehäuse der WS-V-Serie entwickelt wurde und sowohl mit 2- als auch mit 3-polischen Konfigurationen im Rahmenbereich 30A-63A kompatibel ist.Jede Packung umfasst zwei Abdeckungen und zwei Dichtplatten für den vollständigen Schutzniveau.
| Parameter | Wert |
|---|---|
| Teilnummer | TCL-05SV3 (TCL05SV3) |
| Funktion | Großes Terminal-Abdeckung |
| Kompatible Serien | Mitsubishi WS-V-Serie MCCB |
| Größe des Rahmens | 30A bis 63A |
| Polarkompatibilität | Zwei- und Dreipol |
| Inhalt | 2 × Abdeckungen, 2 × Dichtplatten |
| Farbe | Weiß |
| Gewicht | 0.1 kg |
| Einrichtung | Schnellanpassung, ohne Werkzeug |
Der TCL-05SV3 bietet Dual-Pole-Kompatibilität, was ihn zu einer vielseitigen Wahl für die Hersteller von elektrischen Platten macht.Eine einzelne Teilnummer dient sowohl zweipolischen als auch dreipolischen Leistungsschaltern im Rahmenbereich 30A-63A, reduzieren die Bestandsanforderungen.
Das einmalige Snap-Fit-Design ermöglicht eine schnelle Montage ohne Werkzeuge oder Befestigungsmittel.Dies beseitigt die Gefahr, dass Hardware während der Montage in lebende Abschnitte fällt, und ermöglicht eine sofortige Nachmontage, wenn sie während der Wartungsarbeiten versehentlich verlegt wird.
Terminaldecken wie der TCL-05SV3 tragen dazu bei, die Anforderungen an den Schutz der Bediener und die Gehäuse für laufende Teile gemäß Normen wie IEC 61439 für Niederspannungs-Schaltanlagen und Steuergeräte zu erfüllen.Sie verhindern einen versehentlichen Kontakt mit Live-Terminals während der Panelarbeit und Wartung.
Die TCL (große) Abdeckung bietet im Vergleich zu TCS (kleine) Abdeckungen eine größere Tiefe über den Endbereich und bietet Platz für größere Leiterquerschnitte (10 mm2 bis 25 mm2), typisch für 30A-63A-Kennbrecher.Damit ist eine ordnungsgemäße Sitzfläche ohne Störungen durch Kabelmasse gewährleistet.
NF-Modelle:NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3-Polen)
NV-Modelle:Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Der TCL-05SV2 ist nur mit 2-polischen Konfigurationen kompatibel, während der TCL-05SV3 sowohl mit 2-polischen als auch mit 3-polischen Brechern im Rahmenbereich 30A-63A funktioniert.
Nr. Mitsubishi legt fest, dass Endgeräteabdeckungen aufgrund der inkompatiblen Endgerätezugangsgeometrie auf elektrisch betriebenen (motorisierten) Leistungsschaltern nicht montiert werden können.
Als zertifiziertes Mitsubishi-Zubehör trägt es dazu bei, die Anforderungen an den Bedienerschutz gemäß Normen wie IEC 61439 und den einschlägigen nationalen Verkabelungsvorschriften zu erfüllen.
