TCL-05SV2 Mitsubishi Klemmenabdeckung TCL05SV2 Neu Original

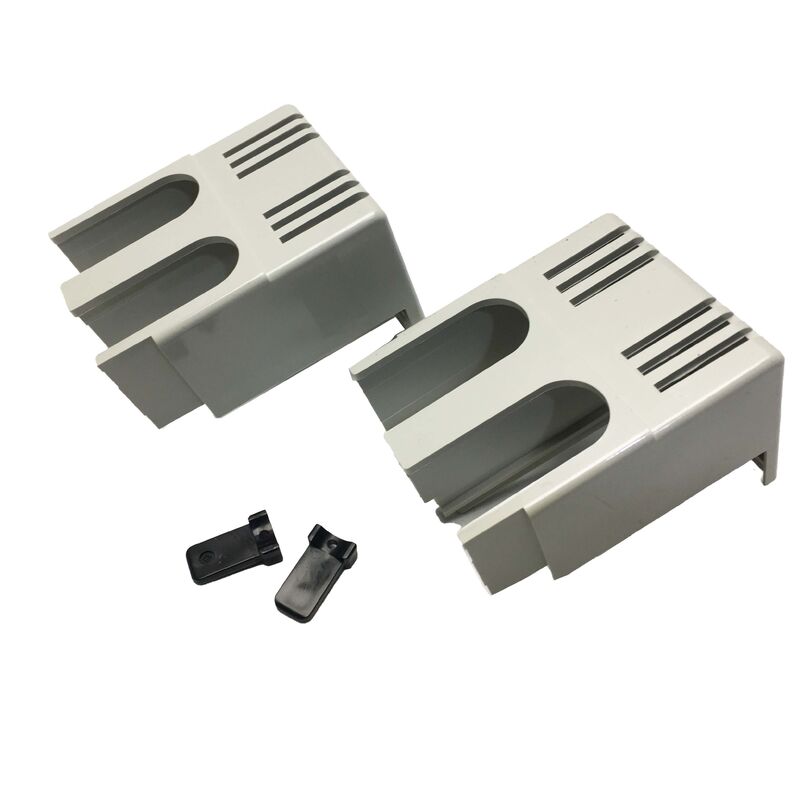

Die Mitsubishi TCL-05SV2 ist eine große Anschlusskappe, die speziell für Leistungsschalter der Mitsubishi Electric WS-V Serie im 30A-63A Rahmengrößenbereich für 2-polige Konfigurationen entwickelt wurde. Jede Packung enthält zwei Kappen und zwei Dichtungsplatten, die einen vollständigen Anschlussbereichsschutz für beide Pole eines einzelnen Leistungsschalters bieten.

Freiliegende Leistungsschalteranschlüsse stellen erhebliche elektrische Gefahren in Verteilertafeln und Schaltschränken dar. Die TCL-05SV2 eliminiert dieses Risiko, indem sie eine angepasste Kunststoffabdeckung über dem Anschlussbereich bietet, die das Personal vor versehentlichem Kontakt mit spannungsführenden Leitern schützt und Brückenbildung durch Werkzeuge oder leitfähige Ablagerungen verhindert.

• Schafft eine physische Barriere gegen versehentlichen Kontakt mit spannungsführenden Anschlüssen
• Verhindert Brückenbildung durch Werkzeuge, Drahtabschnitte oder leitfähige Ablagerungen
• Entspricht Verdrahtungsvorschriften und elektrischen Sicherheitsstandards
• Beeinträchtigt nicht die Schaltfunktion oder die thermische Leistung des Leistungsschalters
• Dichtungsplatten schließen Öffnungen für vollständigen Schutz

Das Schnappdesign von Mitsubishi gewährleistet eine schnelle Installation und einfachen Wartungszugang ohne Werkzeuge oder separate Befestigungselemente.

Richten Sie die Kappe am Anschlussbereich des Leistungsschalters aus und drücken Sie sie fest an, bis die Haltevorsprünge in die vorgeformten Befestigungslöcher im Gehäuse des Leistungsschalters einrasten.

Führen Sie die Spitze eines Schlitzschraubendrehers in den Spalt an der Haltevorsprung ein, biegen Sie sie nach innen, um die Verriegelung zu lösen, und kippen Sie die Kappe ab. Der Kontaktpunkt des Werkzeugs befindet sich an der Kunststoffvorsprung, nicht an spannungsführenden Komponenten.

Die "05" in TCL-05SV2 entspricht dem 30A-63A Rahmengrößenbereich. Größere Rahmen erfordern andere Abdeckungen: TCL-1SV2 für 100A-125A Rahmen, TCL-2SV2 für Rahmen über 125A.

Die Endung "V2" zeigt die Kompatibilität mit 2 Polen an. Für 3-polige Leistungsschalter im gleichen Rahmengrößenbereich verwenden Sie TCL-05SV3.

TCL steht für große Anschlusskappe; TCS steht für kleine Anschlusskappe. Die kleine Abdeckungsalternative für die gleiche Rahmen- und Polkombination ist TCS-05SV2.
