| Herkunftsort | Japan |
| Markenname | Mitsubishi |
| Zertifizierung | CE ROHS |
| Modellnummer | CP30-BA1P1M5A |

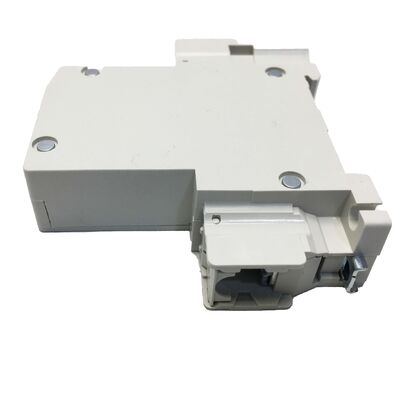

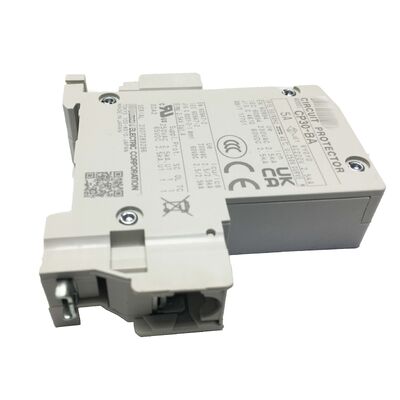

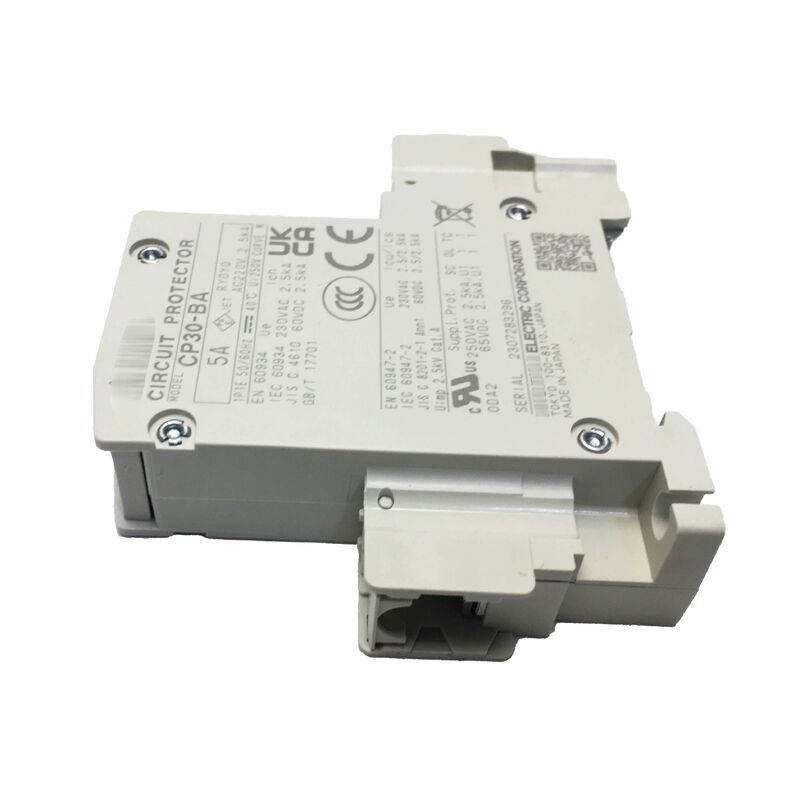

DieMitsubishi CP30-BA1P1M5Aist ein einpoliger, 5A-Miniaturschalter aus der WS-V (World Super V) -Serie von Mitsubishi Electric.Dieser UL 1077-zertifizierte Schaltkreisschutz ist speziell für den Schutz einzelner Lastkreise ausgelegt, Steuerschaltkreise und Verzweigungsschaltkreise in industriellen Steuerungen und Maschinengehäusen.
| Teilnummer | Die Daten sind in der Tabelle 1 aufgeführt. |
| Polnisch | 1-Polar (1P) |
| Fahrtstrom | 5 AT |
| Rahmenstrom | 30 AF |
| Ausfallkurve | M (mittlere Geschwindigkeit) |
| Nennspannung Gleichspannung | 65 V Gleichstrom |
| Nennspannung für die Isolierung (Ui) | 250 V |
| Nennspannung des Impulses (Uimp) | 2.5 kV |
| Kurzschlusskapazität | 2.5 kA bei 230 V Wechselstrom (IEC) / 2,5 kA bei 250 V Wechselstrom (UL1077) |
| Verbindung | Schraubklemmen |
| Montierung | DIN-Schiene |
| Normen und Zulassungen | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in der Union in Verkehr gebracht werden.235, UL, CSA, TÜV, CE, CCC |
Die WS-V-Serie wurde entwickelt, um den anspruchsvollen Anforderungen der Panelbauer auf den globalen Märkten gerecht zu werden.Dieselbe Katalognummer kann für für Nordamerika bestimmte Platten verwendet werden., europäischen und asiatischen Märkten, die weltweite Maschinenkonformität zu vereinfachen.
Die Serie verfügt über eine verbesserte Kurzschlussunterbrechungsfähigkeit und konsistente Fahrmerkmale und bietet einen zuverlässigen Schutz mit einem 2.5 kA Bruchleistung bei 250 V Wechselstrom unter UL 1077 Bedingungen.
Die M-Kurve (mittlere Geschwindigkeit) ist ideal für Schaltkreise mit moderaten Einlaufströmen geeignet.
Diese Kurve bietet Schutz vor anhaltendem Überstrom und toleriert normale Startup-Transienten ohne störendes Ausstoßen.
Der 65V Gleichspannungsschutz macht diesen Schutz ideal für 24V- und 48V-Gleichspannungssteuerungsschaltungen, die üblicherweise in:
Die Vorrichtung ist speziell für Gleichstromfehlerunterbrechungen ausgelegt und gewährleistet einen angemessenen Schutz in Gleichstromsteuerungssystemen.
Schraubklemmterminals bieten zuverlässige, wiederanziehbare Verbindungen, die für industrielle Umgebungen mit Schwingungen und thermischen Zyklen geeignet sind.Standard 35mm DIN-Schienenbefestigung sorgt für eine einfache Integration in Steuerungen neben anderen Schutzvorrichtungen.
UL 1077 deckt zusätzliche Schutzeinrichtungen für Schaltkreise innerhalb der Ausrüstung abwärts des Haupteingangschutzes ab. UL 489 deckt Schutzeinrichtungen für Zweigkreise für den direkten Dienstanschluss ab.Verwenden Sie UL 1077-Geräte wie den CP30-BA für einzelne Lastkreisläufe innerhalb von Steuerungen.
M-Kurve: Allgemeiner Zweck für moderate Einbrüche (Relais, Solenoide). S-Kurve: Schwere Einbrüche (Transformatoren, Motoren). F-Kurve: Schnelle Reaktion für sensible Schaltkreise mit minimalem Einbrüchen.
Ja, die Leistung von 65 V Gleichspannung bietet für 24 V Gleichspannung einen erheblichen Spielraum. Das Gerät ist speziell für Gleichspannungsunterbrechungen in dieser Spannungsklasse ausgelegt.
Das Basisgerät enthält keine Hilfskontakte, die CP30-BA-Serie unterstützt jedoch zusätzliche Alarm- und Hilfskontaktzubehör, die für die Überwachung des Fahrstatus an den Gerätekörper geklebt werden.
UL 1077, CSA C22.2 Nr.235, IEC 60947-2, IEC 60934, TÜV und CE-Kennzeichnung nach EN 60934 und EN 60947-2. Diese Mehrfachzertifizierung vereinfacht die internationale Maschinenkonformität.
