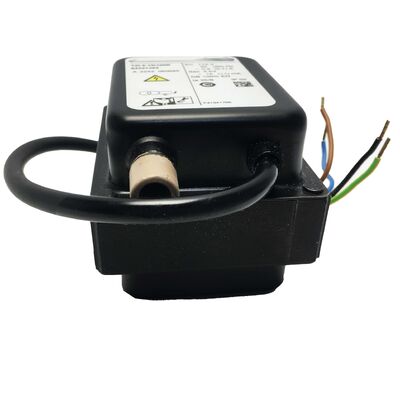

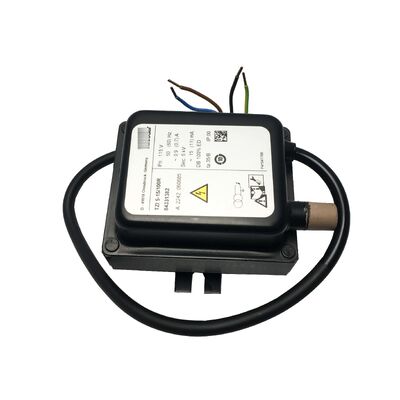

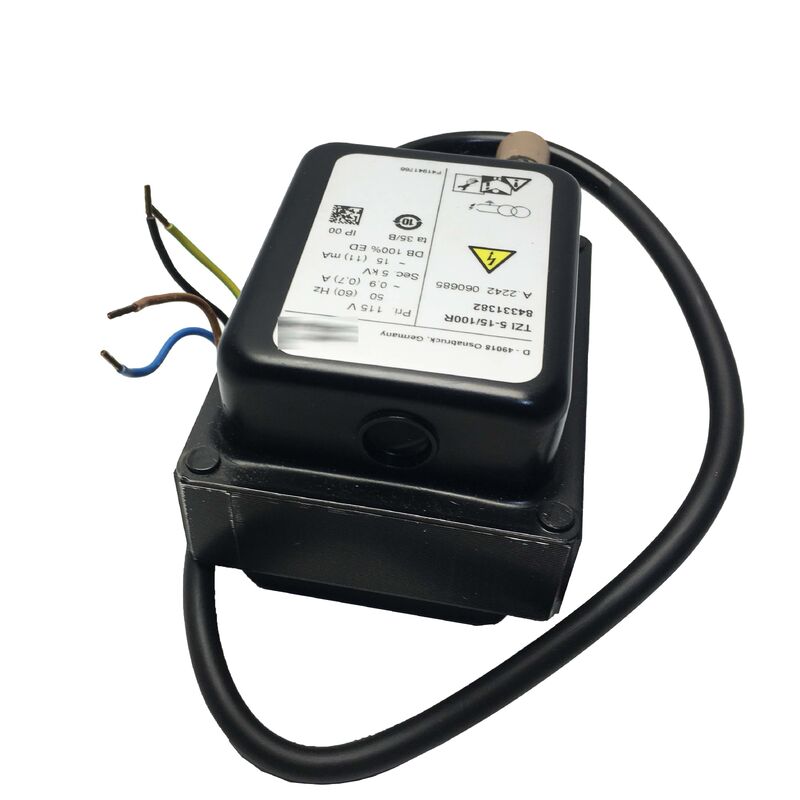

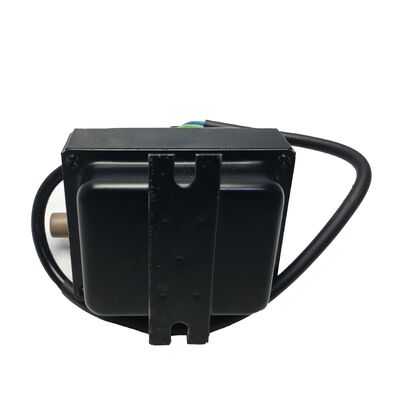

Krom Schroder TZI5-15/100R Zündtransformator
Bestellnummer 84331382 | Teilenummer: TZI 5-15/100R
Produktübersicht
Der Krom Schroder TZI5-15/100R (Bestellnummer 84331382) ist ein Hochspannungs-Zündtransformator aus der etablierten TZI-Serie, der speziell für die Zündung von Gasbrennern und gasgezündeten oder direkt gezündeten Ölbrennern in industriellen und gewerblichen Verbrennungsanlagen entwickelt wurde.
Dieser Transformator wandelt eine 115V AC Netzversorgung in eine Hochspannung von 5 kV um und liefert 15 mA bei 50 Hz – die optimale Kombination aus Spannung und Strom, die benötigt wird, um zuverlässige Zündfunken über korrekt eingestellte Elektroden in Kraftstoff-Luft-Gemischen zu erzeugen.
Die 100% Einschaltdauer-Bewertung unterscheidet dieses Gerät von Geräten mit intermitterender Bewertung und ermöglicht einen Dauerbetrieb ohne vorgeschriebene Ausfallzeiten. Dies eliminiert thermische Ausfallmodi, die die Lebensdauer bei anspruchsvollen Zyklen in Brennersteuerungsanwendungen einschränken könnten.
Technische Spezifikationen
| Bestellnummer |
84331382 |
| Modell |
TZI 5-15/100R |
| Ausgangsspannung |
5 kV |
| Ausgangsstrom |
15 mA (bei 50 Hz) |
| Netzeingangsspannung |
115V AC |
| Einschaltdauer |
100% (Dauerbetrieb) |
| Anwendung |
Gasbrenner, Ölbrenner (Funkenzündung) |
| Elektrodenbetrieb |
Einzel- und Doppelelektrode |
| Gehäuse |
IP 00 - erfordert Installation im Schaltschrank |
| Serie |
TZI (Transformator Zündung Industrie) |
| Hersteller |
Krom Schroder / Elster / Honeywell Combustion |
5 kV Ausgang für zuverlässige Funkenzündung
Der 5 kV Ausgang des TZI5-15/100R ist speziell dafür ausgelegt, die Dielektrika des Elektrodenabstands zu durchbrechen und Funken zu initiieren, während der Ausgangsstrom von 15 mA ausreichend Energie für eine zuverlässige Zündung des Kraftstoff-Luft-Gemisches liefert. Diese Spezifikation definiert den Betriebsbereich für ein korrektes Design der Elektrodeninstallation.
Vorteile der 100% Einschaltdauer
Moderne Brennersteuerungssysteme mit verlängerten Startsequenzen, häufigen Zyklen oder Inbetriebnahme-Anforderungen profitieren von der 100% Einschaltdauer-Bewertung. Im Gegensatz zu Transformatoren mit intermitterender Bewertung und begrenzten Einschaltdauern kann dieses Gerät einen verlängerten Betrieb ohne thermische Belastungsbedenken bewältigen und gewährleistet so eine lange Lebensdauer in anspruchsvollen Anwendungen.
Elektrodenbetriebsarten
Der TZI5-15/100R unterstützt sowohl Doppel- als auch Einzelkonfigurationen. Im Einzelbetrieb dient dieselbe Elektrode sowohl der Zünd- als auch der Ionisationsfunktion, was den Aufbau des Brennerkopfes vereinfacht und die Durchdringungen der Brennkammer für kompakte oder Nachrüstanwendungen reduziert.
Installationsanforderungen
Als Komponente mit IP 00 Schutzart muss dieser Transformator in einem geeigneten Schaltschrank installiert werden. Verwenden Sie Hochspannungs-Zündkabel mit einer Nennspannung von mindestens 5 kV, halten Sie die Kabellängen so kurz wie möglich (typischerweise unter einem Meter) und führen Sie sie von Signalkabeln weg, um elektromagnetische Störungen zu minimieren. Eine funktionale Erdung des Brennerkörpers ist für die ordnungsgemäße Schließung des Stromkreises zwingend erforderlich.
Ersatzinformationen
Das aktuelle Krom Schroder Äquivalent ist der TZI 5-15/100QT (Bestellnummer 84391111), der die gleiche Spezifikation von 5 kV/15 mA/100% Einschaltdauer mit 120VAC Eingang und UL/CSA-Zulassung aufweist. Für Installationen, die eine exakte Übereinstimmung der 115VAC Spezifikation erfordern, bietet ein Überbestand des ursprünglichen TZI5-15/100R eine direkte Ersatzkompatibilität.
Häufig gestellte Fragen
Was ist der Unterschied zwischen 100% Einschaltdauer und intermitterender Einschaltdauer?
Eine 100% Einschaltdauer ermöglicht einen Dauerbetrieb ohne erforderliche Ausfallzeiten, während intermitterende Bewertungen (typischerweise 20-30%) die Einschaltdauer innerhalb definierter Zyklen begrenzen, um Überhitzung zu vermeiden. Die 100% Bewertung eliminiert thermische Belastungen in Anwendungen mit häufigen Starts oder verlängerten Zündsequenzen.
Kann dieser Transformator sowohl für Gas- als auch für Ölbrennerzündungen verwendet werden?
Ja. Die TZI-Serie ist für die Funkenzündung von Gasbrennern direkt und für Ölbrenner über eine Pilotgasflamme oder direkte Funkenzündung ausgelegt, abhängig vom Brennerdesign. Ein korrekter Elektrodenabstand und eine korrekte Positionierung gemäß den Herstellerspezifikationen gewährleisten eine zuverlässige Zündung.
Welches Zündkabel sollte mit diesem Transformator verwendet werden?
Verwenden Sie Hochspannungs-Zündkabel mit einer Nennspannung von mindestens 5 kV, die so kurz wie möglich gehalten werden (unter einem Meter empfohlen), um die kapazitive Belastung zu minimieren. Führen Sie sie von den Signalkabeln weg und verwenden Sie die speziell entwickelten Kabelzubehörteile von Krom Schroder für eine konforme Installation.
Ist eine Erdung des Brennerkörpers erforderlich?
Ja. Eine funktionale Erdung des Brennerkörpers ist sowohl bei Einzel- als auch bei Doppelelektrodenkonfigurationen zwingend erforderlich, um den Hochspannungskreis zu schließen. Ohne ordnungsgemäße Erdung ist die Funkenbildung unzuverlässig oder nicht vorhanden.
Was ist der aktuelle Ersatz für den TZI5-15/100R?
Das derzeit produzierte Äquivalent ist der TZI 5-15/100QT (Bestellnummer 84391111) mit identischen Spezifikationen, 120VAC Eingang und UL/CSA-Zulassung. Für eine exakte Übereinstimmung der 115VAC Spezifikation bietet ein Überbestand des ursprünglichen TZI5-15/100R direkte Kompatibilität.
