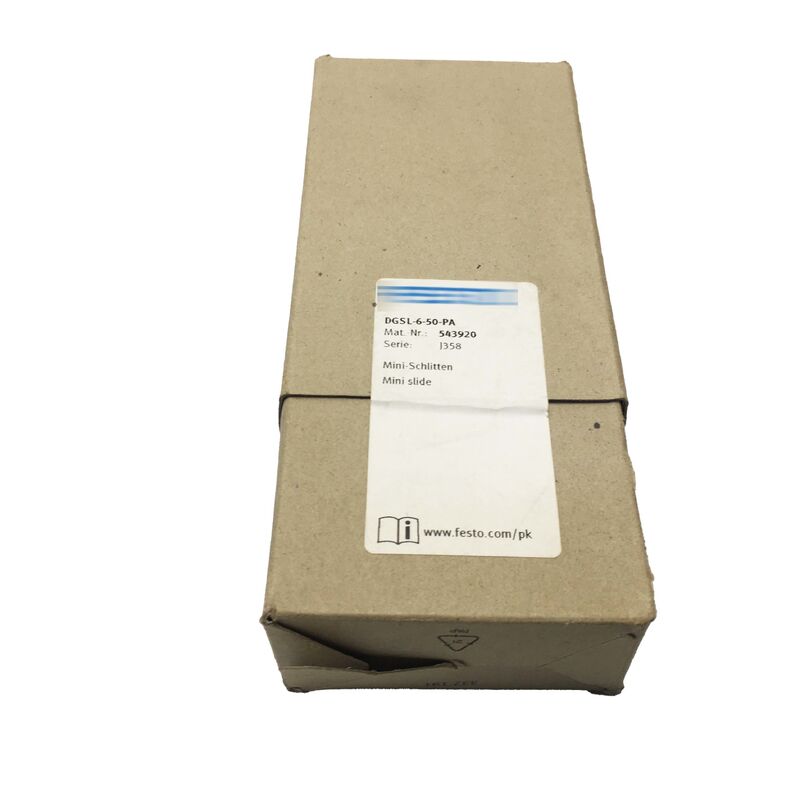

Festo DGSL-6-50-PA Mini-Schlittenzylinder
6mm Bohrung, 50mm Hub, doppeltwirkend | Teilenummer: 543920 | Original Neu
Kleine Stellfläche, große Präzision
Kompakte Automatisierung bedeutet keine Kompromisse bei der Genauigkeit. Der Festo DGSL-6-50-PA ist ein Miniatur-Schlittenzylinder, der eine Kugelkäfigführung, beidseitige elastische Dämpfung und Kompatibilität mit Näherungssensoren in einem der kleinsten pneumatischen Schlittenpakete der DGSL-Serie vereint.
Für Pick-and-Place-Zellen, Montagevorrichtungen für Kleinteile und Handhabungsmodule, bei denen der Platz in Millimetern gemessen wird, ist dies die Einheit, die passt, ohne dass eine Neukonstruktion erforderlich ist.
Der DGSL-6-50-PA trägt die Teilenummer 543920 und gehört zur etablierten DGSL-Mini-Schlittenfamilie von Festo – doppeltwirkend, mit Jochantrieb konstruiert, ausgelegt für die anspruchsvollen Zykluszahlen der Produktionsautomatisierung.
Technische Spezifikationen
| Parameter |
Wert |
| Teilenummer |
DGSL-6-50-PA |
| Alternative Teilenummer |
543920 |
| Marke |
Festo |
| Serie |
DGSL |
| Typ |
Mini-Schlitten / Schlitten-Tisch |
| Bohrungsgröße |
6 mm |
| Kolbendurchmesser |
8 mm |
| Hub |
50 mm |
| Betriebsart |
Doppeltwirkend |
| Antriebseinheit Design |
Joch (Kolbenstange + Schlitten) |
| Betriebsdruck |
0,15 - 0,8 MPa (1,5 - 8 bar) |
| Max. Geschwindigkeit |
0,5 m/s |
| Wiederholgenauigkeit |
0,3 mm |
| Dämpfung |
Elastische Ringe/Pads an beiden Enden (P) |
| Führungstyp |
Kugelkäfig |
| Einbauposition |
Beliebig |
| Positionsabfrage |
Für Näherungssensor |
| Theoretische Kraft bei 6 bar (Vorschub) |
30 N |
| Theoretische Kraft bei 6 bar (Rückzug) |
23 N |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 |
Was macht das DGSL-Design aus?
Die DGSL-Serie verwendet eine Jochantriebskonstruktion – die Kolbenstange ist mit einer Gleitplatte (dem Joch) verbunden, anstatt direkt mit der Last gekoppelt zu sein.
Diese Anordnung ermöglicht es dem Schlitten, Querkräfte aufzunehmen, ohne sie auf die Kolbenstange zu übertragen, was die Lebensdauer der Dichtungen verlängert und die Bewegung über den gesamten Hub hinweg reibungslos hält.
Die Kugelkäfigführung ist die Komponente, die die Wiederholgenauigkeit von 0,3 mm in der Praxis erreichbar macht.
Kugelkäfigführungen verteilen die Last gleichmäßig auf mehrere Kontaktpunkte und widerstehen den Momentenkräften, die entstehen, wenn eine Last vom Schlittenmittelpunkt versetzt ist – eine häufige Situation bei Pick-and-Place-Greifern und Teileförderbaugruppen.
Die elastischen Dämpfungsringe an beiden Enden sorgen für eine Verzögerung an den Hubenden, ohne den Metall-auf-Metall-Kontakt, der sonst Stöße in die Struktur einbringen würde. Bei Anwendungen mit hohem Zyklus verlängert diese Dämpfung die Lebensdauer des Schlittenkörpers und des daran befestigten Werkzeugs.
Integration der Positionsabfrage
Der DGSL-6-50-PA ist mit einem Sensorschlitz für Näherungssensoren ausgestattet – eine integrierte Funktion, die keine überstehenden Bauteile zur Baugruppe hinzufügt. Näherungssensoren können direkt in den Schlitz eingesetzt werden, um Endpositionen, Zwischenpositionen oder beides zu erkennen und Signale an eine SPS oder eine pneumatische Steuerung zurückzugeben.
Die saubere Integration hält das Gesamtsystem kompakt und eliminiert die Probleme bei der Kabelführung, die externe Sensorhalterungen verursachen.
Handhabungs- und Montageanwendungen
Diese Größen- und Hubkombination findet sich häufig in:
- Mini-Pick-and-Place-Module – bei denen der 50-mm-Hub die Lücke zwischen einer Zuführposition und einer Platzierungsposition an einer kompakten Montagestation schließt
- Positionierung pneumatischer Greifer – der Schlitten fährt einen Greifer zum Werkstück und zieht sich für den nächsten Zyklus sauber zurück
- Miniatur-Transfersysteme – bei denen mehrere DGSL-Einheiten in XY- oder linearen Konfigurationen kombiniert werden
- Betätigung von Spannvorrichtungen – das doppeltwirkende Design hält eine gespannte Position unter Druck und löst bei Signal positiv
- Handhabung elektronischer Bauteile – bei der die Wiederholgenauigkeit von 0,3 mm eine präzise Teileplatzierung bei Leiterplattenbestückung oder Steckverbindungsaufgaben unterstützt
Häufig gestellte Fragen
Was ist der Betriebsdruckbereich für den DGSL-6-50-PA?
Der Betriebsdruckbereich liegt zwischen 1,5 und 8 bar (0,15 bis 0,8 MPa). Ein Mindestdruck von 1,5 bar ist erforderlich, um eine zuverlässige Betätigung zu gewährleisten. Ein Betrieb über 8 bar hinaus überschreitet die Nennbelastungsgrenze und sollte vermieden werden.
Kann der DGSL-6-50-PA in jeder Ausrichtung montiert werden?
Ja – die Einbauposition ist als beliebig angegeben. Die Kugelkäfigführung und die Jochkonstruktion ermöglichen eine horizontale, vertikale und schräge Montage, ohne die Leistung oder Lebensdauer der Führung zu beeinträchtigen.
Welche Art von Positionssensoren sind mit diesem Schlitten kompatibel?
Der Schlitten ist für Näherungssensoren konzipiert, die in den integrierten Sensorschlitz am Schlittenkörper passen. Festo SME/SMT-Näherungsschalter und kompatible Sensoren von Drittanbietern im gleichen Formfaktor können verwendet werden. Überprüfen Sie die Abmessungen des Sensorschlitzes mit der Größe Ihres Sensorkörpers vor der Bestellung.
Was ist der Unterschied zwischen den Dämpfungsvarianten PA und P1A?
Die PA-Variante verwendet elastische Dämpfungsringe an beiden Enden – flexible Verzögerung ohne Metall-auf-Metall-Endkontakt. Die P1A-Variante verwendet eine Kombination aus elastischer Dämpfung und einstellbarer Fein-Dämpfung am vorderen Ende für Anwendungen mit höherer Geschwindigkeit, bei denen eine präzisere Endlagenkontrolle erforderlich ist. Für Standardanwendungen mit moderater Geschwindigkeit ist die PA die gängigere und kostengünstigere Wahl.
Ist der DGSL-6-50-PA mit ölgeschmierten Luftsystemen kompatibel?
Ja, unter einer Bedingung. Das Gerät kann mit ölgeschmierter Druckluft betrieben werden, aber sobald der geschmierte Betrieb beginnt, ist eine fortlaufende Schmierung für den Rest der Lebensdauer des Geräts erforderlich. Der Betrieb eines zuvor geschmierten Geräts ohne Öl führt zu vorzeitigem Verschleiß der Dichtungen. Für Neuinstallationen empfiehlt Festo den ölfreien Betrieb gemäß ISO 8573-1:2010 [7:4:4], um diese Abhängigkeit zu vermeiden.
Überprüfen Sie vor der Bestellung die Einbaumaße, die Sensor kompatibilität und die Hubanforderungen für Ihre Anwendung. Der DGSL-6-50-PA ist eine Präzisionskomponente – die richtigen Einbaubedingungen wirken sich direkt auf die Wiederholgenauigkeit und die Lebensdauer aus.
