| Herkunftsort | Japan |
| Markenname | SMC |
| Zertifizierung | CE ROHS |
| Modellnummer | SYJ7320-5YO-01F-Q |

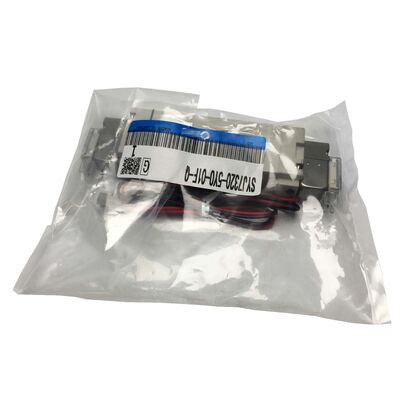

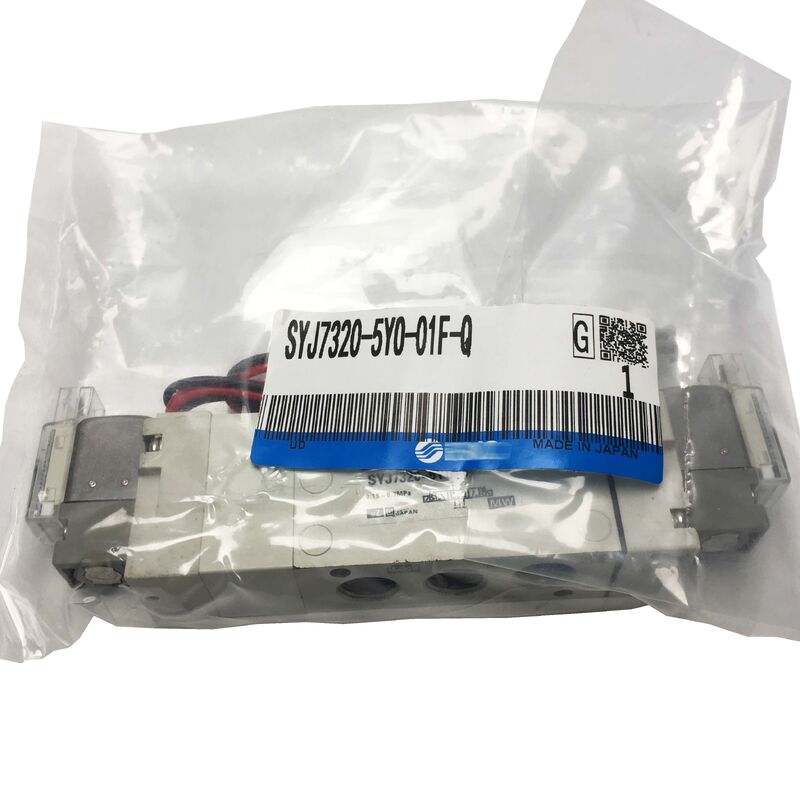

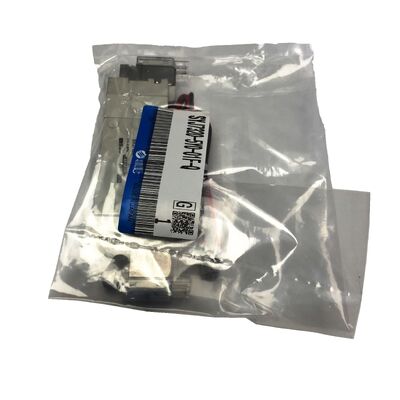

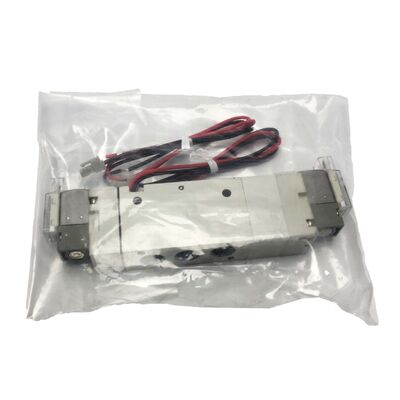

Das SMC SYJ7320-5YO-01F-Q ist ein 5-Port, 3-Positions geschlossenes Zentralmagnetventil aus der SMC SYJ7000-Serie,bekannt für die Kombination von geringem Stromverbrauch mit zuverlässiger Schaltleistung für industrielle Automatisierungsanwendungen.
Die 3-Positions-Zentralkonfiguration sorgt dafür, dass alle Ports gesperrt werden, wenn beide Magnetvorrichtungen abgeschaltet werden, so dass der angeschlossene Aktor seine Position ohne Druck oder Abgas halten kann.Diese Eigenschaft ist für Zylinderanwendungen, bei denen eine mittlere Bewegung erforderlich ist oder bei denen eine unkontrollierte Bewegung während Stromausfällen Sicherheits- oder Prozessbedenken hervorruft, unerlässlich..
Mit einer Portgröße von G1/8 ist dieses kompakte Ventil ideal für Zylinder mit kleinem Durchgang und raumbeschränkte pneumatische Schaltkreise geeignet, bei denen größere Ventilkörper nicht in die Vielfaltgeometrie passen.
| Parameter | Wert |
|---|---|
| Reihe | Die Anlage ist nicht zu verarbeiten. |
| Ventilfunktion | 5-Hafen, 3-Positionen geschlossener Mittelpunkt |
| Portgröße (A/B) | G1/8" mit Gewinde |
| Betriebsdruck | 0.15 - 0,7 MPa (interner Pilot) |
| Höchststromrate | 525 L/min |
| Nennstrom (P→A/B) | 0.22 dm3/s (0,792 m3/h) |
| Nennstrom (A/B→EA/EB) | 0.24 dm3/s (0,864 m3/h) |
| Steuerspannung | 24 V Gleichstrom |
| Stromverbrauch | 0.5 W (Standard-Pilot-Solenoid) |
| Reaktionszeit | ~ 30 ms |
| Schaltfrequenz | 5 Hz |
| Elektrische Einführung | DIN-Terminal ohne Steckverbinder (YO) |
| Anzeigelicht / Überspannungssperrer | Nicht inbegriffen |
| Manuelle Überschrift | Nicht verriegelnde Schubartyp |
| Abgasart | Pilotventil einzelner Abgas |
| Montierung | Körper mit Halterung |
| Dichtungsmaterial | Kautschuk |
| Betriebstemperatur | -10 bis +50°C |
| Entwurf | Kupferfrei |
| Zertifizierung | CE (Q-Suffix) |
Die SYJ7000-Serie verfügt über ein leistungsstarkes Pilot-Solenoid mit einem Verbrauch von 0,5 Watt, das eine direkte Steuerung des PLC-Ausgangsrelais ohne Zwischenrelais oder Festkörpermodule ermöglicht.Dies reduziert die Komplexität der Leitung und eliminiert mögliche Fehlerquellen in Steuerkreisen.
Ein einzelner Pilot-Auspuff sorgt unabhängig von den Bedingungen des Hauptkreislaufs für einen sauberen Pilot-Schalter und verhindert Rückdruckstörungen in Schaltkreisen mit eingebauten Schalldämpfern oder nachgelagertem Rückdruck.
die Konstruktion der Gummidichtung umfasst Standard-Schmier- oder Nichtschmierluft-Verdichtung,während die Kupferfreie Konstruktion die Kompatibilität mit breiteren Luftqualitätsbedingungen ohne Gefahr der Bildung von Acetylenverbindungen gewährleistet.
Die elektrische Bezeichnung YO zeigt an, dass dieses Ventil mit einer DIN-Endkammer ohne vorgefertigten Steckverbinder ausgestattet ist.die Benutzer im Feld verdraht und befestigen. Keine integrierte Anzeige LED oder eingebauter Überspannungssperrer ist enthalten.
Diese Konfiguration ist ideal für Panelbauer, die standardisierte Verkabelung mit DIN-Solenoidanschlüssen verwenden, wodurch eine direkte Befestigung von vorverkabelten DIN-Anschlüssen ohne Pigtail-Management möglich ist.Für Anlagen, die einen Überspannungsschutz benötigen, betrachten wir die YOZ-Variante mit einem nichtpolaren Überspannungsunterdrücker.
Wenn beide Magnetvorrichtungen abgeschaltet sind, blockiert die Spule alle fünf Versorgungs- und Abgasöffnungen (A und B) und hält den angeschlossenen Aktor in seiner Position.weder ausdehnt noch zurückzieht., im Gegensatz zu 2-Positionsventilen, die bei Deaktivierung standardmäßig an einem Ende der Fahrt liegen.
Nein, das Suffix "YO" bedeutet kein Anzeiglicht und kein Überspannungsschutzgerät.die YOZ-Variante mit einem nichtpolaren Überspannungsunterdrücker.
Die SYJ7320-5YO-01F-Q ist speziell die Karosserie mit Halterungsvariante, die direkt über G1/8-Gewindeanlagen auf dem Ventilkörper zugänglich ist.in der SYJ7000-Serie ein anderes Suffix erforderlich ist..
Das YO-Terminal verwendet die Standard-Schnittstelle DIN 43650 Form A (EN175301-803 Form A), eines der häufigsten industriellen Anschlussformate.Der Steckverbinder ist nicht im Lieferumfang enthalten und muss separat bezogen werden..
Die SYJ7000-Serie verwendet ein leistungsstarkes, pilotgesteuertes Design (0,5W-Solenoid), das sich für die direkte Steuerung der Steuerungsanlage eignet.Die SY7000-Serie verfügt über eine andere interne Architektur mit einer höheren Durchflusskapazität, aber typischerweise einem höheren Stromverbrauch. SYJ7000 ist für den direkten PLC-Betrieb und die Energieeffizienz bevorzugt; SY7000 passt dort, wo der maximale Durchfluss primär ist.
