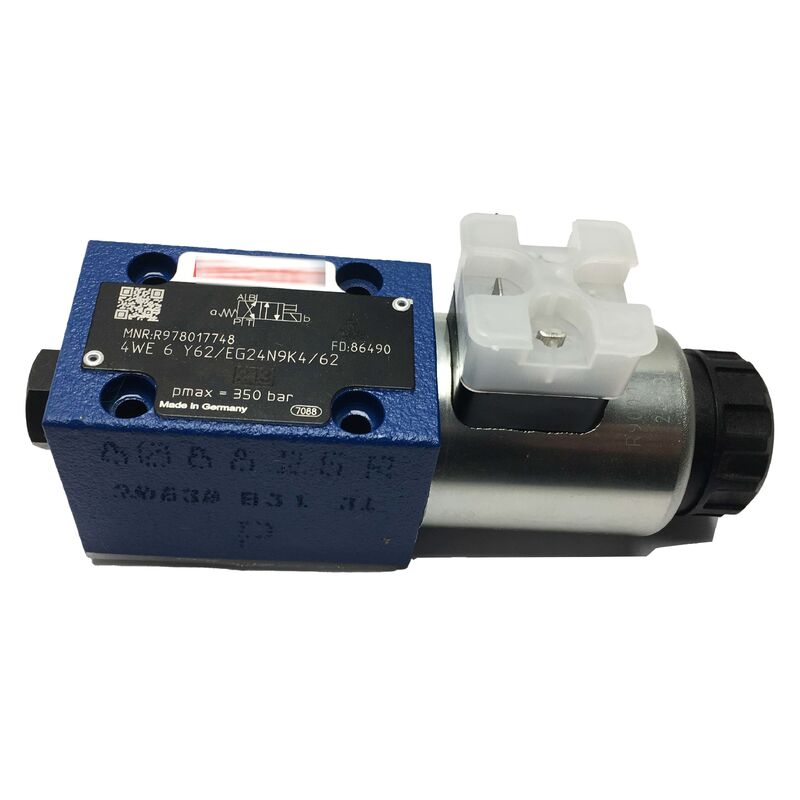

R978017748 Rexroth Hydraulisches Richtventil 4WE6Y62/EG24N9K4/62 Neuer Original
Produktübersicht
DieRegenbogen R978017748ist ein direkt betätigtes Richtungsspulenventil der WE6-Baureihe die am weitesten verbreitete Familie hydraulischer Richtungsregelungsventile von Rexroth für industrielle Anwendungen.Bei NG6 (D03) mit einem einzigen 24V Gleichspannungssolenoid und Federrücklauf, ist die 4WE6Y6X/EG24N9K4/62 für die 4/2-Wege-Schaltung mit Symbol Y-Spulen-Geometrie konfiguriert.
Es steuert die Hydraulikölströmungsrichtung und -schaltungen in industriellen Hydraulikkraftwerken, Werkzeugmaschinen, Pressesystemen,und Produktionsmaschinen, bei denen ein 24 V Gleichstromsignal von einer PLC-Ausgabekarte direkt in einen Hydraulikzylinder oder eine Motorbewegung übertragen werden muss.
Der R978017748 bietet speziell die 4/2-Wege-Funktion (Y-Symbol), bei der der abgeschaltete Zustand P mit B und A mit T verbindet, und der angeschaltete Zustand dies mit P mit A und B mit T umkehrt.Diese Konfiguration wird häufig verwendet, wenn ein Zylinder bei Stromverlust in eine Endposition zurückgeführt werden muss, mit positiver Betätigung in die entgegengesetzte Position auf Befehl.
Bei einem Nennstrom von 60 LPM und einem maximalen Druck von 350 bar bedient das Ventil den gesamten Arbeitsbereich von industriellen Standard-Hydraulikkreisen.Die versteckte manuelle Überschrift ermöglicht es den Bedienern, die Ventilspülung während der Inbetriebnahme manuell zu verschieben, Fehlerdiagnose oder Maschineneinrichtung ohne Einsatz von Magnetspannung.
Schlüsselmerkmale
| Parameter |
Wert |
| Ventilcode |
4WE6Y6X/EG24N9K4/62 |
| Funktion |
4/2-Wege, Rückkehr in die Feder |
| Nominelle Größe |
NG6 (D03) |
| Spannung des Elektrokörpers |
24 V Gleichstrom |
| Leistung des Solenoids |
30 W |
| Maximalströmung |
60 LPM |
| Maximaler Druck |
350 bar (5,076 PSI) |
| Manuelle Überschrift |
Verborgen |
| Verbindungsstück |
3 Pole (EN 175301-803) |
| Standards für die Montage |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Wohnungen |
Gusseisen |
| Siegel |
NBR |
| Betriebstemperatur |
-15 bis +80°C |
| Gewicht |
10,44 kg |
Spulenzeichen Y Funktion der Schaltung
In Rexroths Namenskonvention WE6 beschreibt der Buchstabe nach "WE6" das hydraulische Symbol der Spule ?? die Pfadkonfiguration sowohl im energetisierten als auch im entenergierten Zustand.Das Symbol Y bezeichnet eine spezifische Anordnung, die in Einwirkungsschaltungen und Rücklaufanwendungen üblich ist:
- Ausgeschalteter Zustand (Federrückkehr, ausgeschalteter Elektromagnet):P → B, A → T ?? Der hydraulische Druck aus der Zufuhr (P) wird auf den B-Port-Ausgang gerichtet, während der A-Port zurück in den Tank (T) fließt.
- Energiezustand (Solenoid eingeschaltet):P → A, B → T P → A, B → T P → A, B → T
Diese Y-Spulenkonfiguration ist weitgehend spezifiziert, wenn die Anforderungen an die ausfallsichere Position mit der Feder-Rückkehrrichtung übereinstimmen.oder Aktorrückzug als sicheres Zustand in Press- und Formiermaschinen.
D03 (NG6) Montageoberfläche
Die Montageoberfläche NG6/D03 ist das am weitesten verbreitete standardisierte Unterplattenmontage-Muster für Richtventile der Größe 6 in der industriellen Hydraulik.und die Position der Pins werden nach vier verschiedenen Normen angezeigt.: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 und NFPA-D03.
Das Suffix /62 auf dem Ventilcode gibt an, dass der Ventilkörper das Ortungsbohrloch in der ISO 4401-Position hat.Diese Unterscheidung ist von Bedeutung, wenn ein Ersatzwapfel für einen bestehenden Kollektor angegeben wird. Überprüfen Sie, ob auf der installierten Unterplatte ein Ortungsstachel vorhanden ist; ist dies der Fall, so ist das Suffix /62 oder gleichwertig erforderlich.
Konstruktion von Feuchtspin-Solenoiden
Die WE6-Reihe verwendet eine mit einem nassen Stift (Öl eingetaucht) ausgestattete Magnetmaschine, die sich in die hydraulische Ölumgebung des Ventilkörpers erstreckt.mit der hydraulischen Flüssigkeit selbst zur Schmierung und KühlungDies eliminiert die separate O-Ring-Dichtung, die für ein Trocken-Pin-Design erforderlich wäre, wodurch mögliche Leckpunkte reduziert werden.
Die Magnetspirale ist abnehmbar, ohne das Ventil von der Unterplatte zu trennen und ohne hydraulischen Druck aus dem Stromkreis zu entladen.Die Spule Hülle gleitet von der Elektrokörper nach dem Loslassen der Spule Festhalten Mutter, so daß der Ersatz der Spulen in situ möglich ist. Ein erheblicher Wartungsvorteil in begrenzten Kollektorpositionen.
Häufig gestellte Fragen
F1: Das Suffix des Ventils ist /62. Was bedeutet das und beeinflusst es die Kompatibilität der Unterplatten?
Das Suffix /62 bezeichnet eine spezifische Ausrichtung des Ortungsschraubers für die Ventil-Unterplatten-Schnittstelle, die der Norm ISO 4401 mit Ortungsschraubern entspricht.Wenn auf Ihrer Unterplatte ein Ortungspin installiert ist, müssen Sie ein Ventil mit dem passenden Lokalisierungsloch-Suffix verwenden.die zu Dichtungsbeschädigungen und äußeren Leckagen führen.
F2: Dieses Ventil hat eine versteckte manuelle Umschaltung. Wie wird es betrieben?
Die versteckte manuelle Überschreitung ist ein eingebauter Push-Pin-Aktor am Magnetende des Ventilkörpers, der mit einem kleinen Werkzeug (normalerweise einem 3 mm großen Hexenschlüssel oder einem speziellen Überschreitungstool) erreichbar ist.Wenn man den Stift nach innen drückt, verschiebt man die Spolle manuellDie verborgene Konstruktion verhindert eine versehentliche manuelle Betätigung während des normalen Betriebs.
F3: Der maximale Durchfluss wird als 60 LPM angegeben. Kann das Ventil höhere vorübergehende Ströme ohne Beschädigung bewältigen?
Der Wert von 60 LPM ist der maximale kontinuierliche Betriebsfluss, nicht eine absolute Schadensschwelle.Bei anhaltenden Strömungen deutlich über dieser Nennzahl erhöhen sich die hydraulischen Kräfte auf der SpuleFür Schaltkreise, die regelmäßig über 60 LPM arbeiten, sollte eine größere Ventilgröße angegeben werden.
F4: Welche hydraulischen Flüssigkeiten sind mit den NBR-Dichtungen dieses Ventils kompatibel?
NBR-Dichtungen (Nitrilbutadiengummi) sind mit Standard-Hydraulikölen auf Mineralbasis kompatibel (die häufigsten sind ISO VG 46 und ISO VG 68).NBR-Dichtungen sind nicht kompatibel mit Phosphatester (feuerfest) FlüssigkeitenFür Systeme mit feuerfesten Flüssigkeiten bietet Rexroth WE6-Varianten mit FKM (Viton) -Dichtungsmerkmalen an.
F5: Die Magnetmaschine hat eine Leistung von 30 W und 24 V Gleichspannung. Welchen Schutz hat die Spule gegen Spitzen?
Die Spulenbeschreibung /EG24N9K4 bezeichnet eine Spüle, die mit einer integrierten Unterdrückerdiode (das "K4" -Element) für die Gleichspannungsversorgung mit 24 V ausgelegt ist.Das kollabierende Magnetfeld erzeugt einen Rückspannungsschub im EMFDie integrierte Unterdrückerdiode klemmt diesen Spitze auf ein sicheres Niveau und schützt den PLC-Ausgangstransistor und die umgebende Elektronik.
