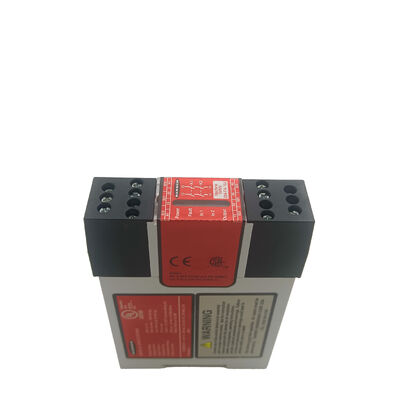

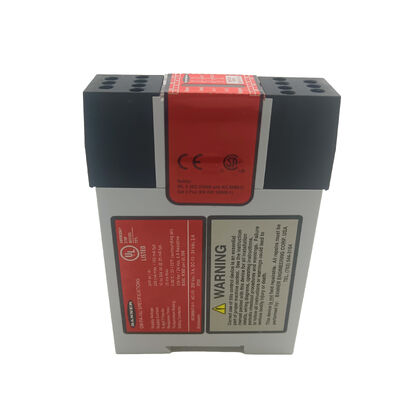

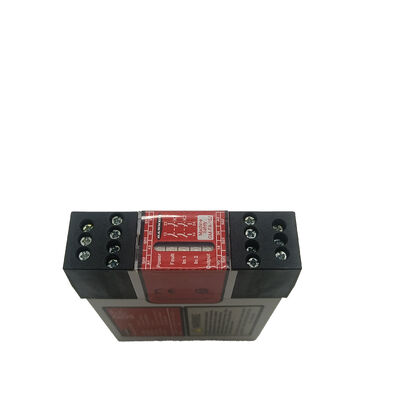

GM-FA-10J Neue versiegelte GMFA10J Gate Monitoring Safety Module Versorgungsspannung 24VAC Gleichstrom

Banner GM 1 Hilfskontakte Sicherheitsrelais 24V AC Dual, Einzeln 2 Sicherheitskontakte

Das GM-FA-10J Torüberwachungs-Sicherheitsmodul (das “Sicherheitsmodul”) wird verwendet, um den ordnungsgemäßen Betrieb von kodierten magnetischen Sicherheitsschaltern und Sicherheitsschaltern mit zwangsöffnenden Kontakten zu überprüfen, indem ein Schließer (N.O.) und ein Öffner (N.C.) von jedem Schalter überwacht werden. Es kann auch verwendet werden, um den korrekten Zustand von zwei redundanten PNP-Signalen mit Stromquelle zu überwachen und zu überprüfen. (Eine PNP-Quelle muss für jeden Eingangskanal Normally OFF und die andere Normally Conducting sein.) In einer typischen Anwendung zeigen zwei Sicherheitsschalter (individuell montiert) den offenen oder geschlossenen Zustand eines Tors, einer beweglichen Schutzvorrichtung oder einer Barriere (alle in diesem Dokument als “Schutzvorrichtungen” bezeichnet) an.

Merkmale

• Überwacht einen oder zwei Sicherheitsschalter auf Kontaktfehler oder Verdrahtungsfehler • Zwei Ausgangsschaltkanäle für den Anschluss an steuerungssichere Stromunterbrechungskreise • Automatische Rückstellung oder überwachte manuelle Rückstellung • Design entspricht den Normen UL991, ISO 14119 und ISO 13849-1 (EN954-1) (Sicherheitskategorie 2, 3 oder 4) • Für den Einsatz in Anwendungen der Stopp-Kategorie 0 gemäß NFPA 79 und IEC 60204-1 • 6 Ampere Sicherheitsausgangskontakte • Steckbare Anschlussklemmenblöcke • Bei vertauschtem Anschlussklemmenblock bleibt das Modul funktionsfähig, ohne Verlust der Sicherheitsfunktion

Technische Spezifikationen

Typische Anwendungen

• Überwachung von Maschinensicherheitstüren

• Schutz von CNC-Sicherheitsgehäusen

• Sicherheitsverriegelung von Roboterzellen

• Schutzsysteme für Verpackungslinien

• Not-Aus-Schaltungen für automatisierte Anlagen
