| Herkunftsort | Japan |
| Markenname | Omron |
| Zertifizierung | CE RoHS |

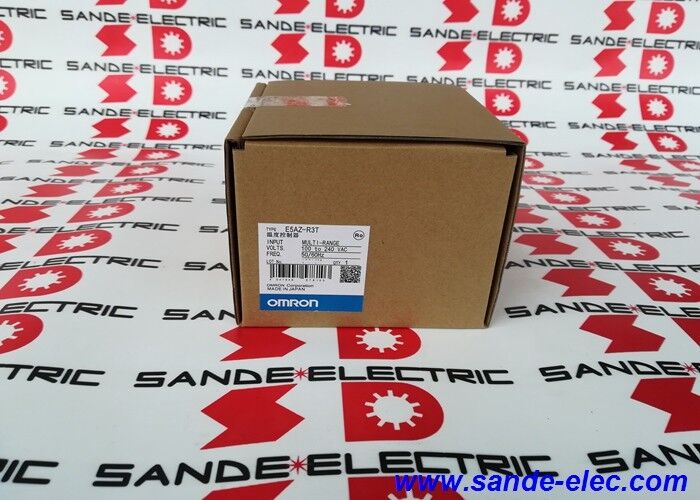

| Modellnummer | E5AZ-R3T |
DieDie Ausrüstung wird von der Maschine ausgerichtet.ist ein 1/4 DIN-Digitaltemperaturregler aus der E5AZ-Serie von Omron der 96×96mm-Controller, der in der Mitte der E5_Z-Controllerfamilie von Omron steht,über dem kompakten 1/16 DIN (E5CZ) und neben dem halbgroßen 1/8 DIN (E5EZ). Die E5AZ-R3T ist die Relais-Ausgangsvariante mit drei Alarmausgängen ‡ das R in der Bezeichnung gibt den Relais-Steuerungsausgang an, und die 3T identifiziert drei Alarmpunkte.
Temperaturregler dieser Art scheinen einfach zu sein: Sie lesen einen Sensor, vergleichen ihn mit einem Einstellwert und schalten einen Ausgang ein oder aus, um die Temperatur zu regulieren.Aber die Technik in einem leistungsfähigen Controller wie dem E5AZ-R3T geht wesentlich weiter, als diese einfache Beschreibung vermuten lässt..
Die universelle Eingangsstufe akzeptiert eine breite Palette von Sensortypen - acht oder mehr Thermoelementtypen und die Standard-Platin-RTD-Familien - ohne dass eine sensorspezifische Hardware erforderlich ist.
Der PID-Algorithmus berechnet kontinuierlich proportionale, integrale und abgeleitete Korrekturen für die Ausgangszykluszeit.Beibehalten der Temperatur durch Laständerungen und Umgebungsstörungen, die die Ein-/Aussteuerung reaktiv verfolgen würde.
Die drei Alarmausgänge übernehmen Prozessüberwachungsfunktionen unabhängig von der primären Steuerungsschleife.
Die Probenahmezeit von 250 ms ist deutlich schneller als bei Temperaturreglern der älteren Generation, die typischerweise in 500 ms Abständen Probenahme vornehmen.
Halving the sampling time improves the controller's ability to detect and respond to rapid temperature changes — relevant in applications where heater inertia is low or where process dynamics change quickly, wie z. B. Dünnschicht-Wärmedurchdichtung oder Halbleiterprozesskammern.
| Parameter | Wert |
|---|---|
| Formfaktor | 1/4 DIN 96 × 96 mm |
| Abmessungen (W × H × D) | 96 × 96 × 78 mm |
| Stromversorgung | 100 ̊ 240 VAC |
| Eingabe | Universal TC/RTD |
| Steuerausgang | Relais (SPST-NO) |
| Ausgänge von Alarmen | 3 |
| Probenahme | 250 ms |
| Übertragungsausgabe | - Ja, das ist es. |
| Autotuning | - Ja, das ist es. |
| Status | Nicht mehr erhältlich |
Die universelle Eingabe des E5AZ-R3T ist eine der praktisch wertvollsten Funktionen für Wartungsmanager und Ersatzteilbestandsplaner.
In einer Anlage mit mehreren Maschinen und mehreren Temperaturzonen, in der manche Thermoelementen des Typs K verwenden, weil sie einen breiten Temperaturbereich wirtschaftlich abdecken,Einige verwenden J-Typ, weil sie für Lebensmittelverarbeitungsanwendungen bei niedrigeren Temperaturen geeignet sindEin nicht universeller Temperaturregler würde für jeden Sensortyp separate Modelle benötigen.
Ein universeller Eingangssteuergerät wie der E5AZ-R3T deckt all das mit einem einzigen Ersatzteil ab.
Der Eingangstyp wird durch eine Parameter-Einstellung konfiguriert, nicht durch Hardware-Jumper oder verschiedene Leiterplatten.der Sensortyp wird aus einem Menü auf der Frontplatte des Steuergeräts ausgewählt (oder über serielle Kommunikation programmiert), und der Steuergerät passt seine Linearisierung, Anzeigenskalierung und Alarmbereich entsprechend an.
Dieser softwareauswählbare Eingangstyp bedeutet auch, dass, wenn die Temperaturzone einer Maschine neu gestaltet wird, um einen anderen Sensortyp zu verwenden, die gleiche Steuerungshardware neu konfiguriert werden kann, anstatt ersetzt zu werden.
Die Steuerung zeigt die Temperatur in Grad Celsius oder Fahrenheit an, die per Parameter auswählen kann.
Die drei Alarmausgänge des E5AZ-R3T bieten konfigurierbare Alarmfunktionen, die die Prozessbedingungen unabhängig von der primären Temperaturregelung überwachen.Jeder Alarmausgang kann für verschiedene Alarmtypen aus den Parameter-Einstellungen der Steuerung konfiguriert werden:
Höchstgrenz-Alarm:Alarm aktiviert sich, wenn die Prozesstemperatur einen festgelegten Schwellenwert über dem Einstellwert oder über einer absoluten Temperaturgrenze
Untergrenz-AlarmAlarm aktiviert sich, wenn die Temperatur unter einen festgelegten Schwellenwert fällt
Abweichungswarnsignale:Alarm ausgelöst, wenn sich die Temperatur in beiden Richtungen um mehr als eine festgelegte Menge von dem eingestellte Wert entfernt
Absolute Werte der Alarme:Der Alarmschwellenwert ist ein absoluter Temperaturwert und nicht eine Abweichung von dem eingestellten Wert.
Mit drei unabhängigen Alarmausgängen kann ein einzelnes E5AZ-R3T gleichzeitig Folgendes bereitstellen:ein Notfallmelder für Prozessabweichungen (große Abweichungen), und ein Alarm mit hohem absoluten Grenzwert
Die Übertragungsleistung des E5AZ-R3T überträgt den gemessenen Prozesswert als analogues Signal (Strom oder Spannung, konfigurierbar) proportional zur Temperatur.
Dieser analoge Ausgang wird mit einem Streifenkartenrekorder, einem papierlosen Rekorder, einer DCS/SCADA-Analog-Eingabekarte,oder das Datenerfassungssystem eines Überwachungskomputers .
Bei Anwendungen zur Prozessvalidierung pharmazeutische Fertigung, Lebensmittelsicherheitsdokumentation,Produktion von medizinischen Geräten ️ kontinuierliche Temperaturaufzeichnung mit einem kalibrierten unabhängigen Aufzeichner ist oft eine regulatorische Anforderung.
Die Übertragungsleistung des E5AZ-R3T ermöglicht diese unabhängige Aufzeichnung ohne Änderung der Sensoranlage oder Hinzufügung eines separaten Messgeräts.
F1: Was ist der Unterschied zwischen dem E5AZ-R3T und dem E5AZ-R3MT, und welcher sollte gewählt werden?
Der E5AZ-R3T ist das Standardmodell ohne manuelle Ausgabefunktion. Der E5AZ-R3MT fügt manuelle Ausgabefähigkeit hinzu. Der Bediener kann den PID-Algorithmus überschreiben und manuell den Ausgabewert (z. B.50% des Arbeitszyklus) unabhängig von der automatischen Steuerschleife.
Bei der Inbetriebnahme ist die manuelle Ausgabe nützlich (um das Ansprechen der Heizung und des Aktoransatzes zu überprüfen, bevor die automatische Steuerung aktiviert wird).während der Fehlerbehebung (um die Ausgabe bei einem festen Wert zu halten, während der Prozess diagnostiziert wird), und bei Anwendungen, bei denen eine vorübergehende manuelle Übernahme eine Prozessanforderung darstellt.
Für die automatische Temperaturregelung ohne manuelle Übernahme ist die R3T ausreichend.
F2: Kann der E5AZ-R3T mit einer Steuerung oder einem Computer für die Änderung der Fernsteuerung kommunizieren?
Der Standard E5AZ-R3T enthält keine eingebaute serielle Kommunikationsoberfläche.Die Kommunikationsfähigkeit kann durch die Installation einer kompatiblen Option Unit (z. B. E53-AZR) in den Option-Unit-Slot der Steuerung erweitert werden, die RS-485 CompoWay/F oder Modbus-Kommunikation ermöglicht.
Mit der Kommunikationsoption können Setpoints, Alarmschwellenwerte, Prozesswerte und Controllerstatus aus der Ferne von einem SCADA-System, einer PLC, einemoder PC ohne Eingreifen des Bedieners an der Frontplatte der Steuerung.
F3: Was ist die automatische Abstimmung und wann sollte sie ausgelöst werden?
Die automatische Abstimmung ist eine eingebaute PID-Parameterberechnungsfunktion.Die Steuerung führt eine Schrittänderung an der Ausgabe durch und misst die Temperaturantwort , Aufstiegszeit und Überschreitung.
Aus dieser Antwort berechnet er die proportionale Bandbreite, die integrale Zeit und die abgeleiteten Zeitwerte, die eine stabile, reaktionsschnelle Steuerung für diese spezifische Prozess- und Heizkombination bieten.
Die automatische Abstimmung sollte während der ersten Inbetriebnahme und nach einer wesentlichen Änderung des Prozesses durchgeführt werden ∙ neue Heizelemente, veränderte thermische Belastung,Unterschiedliches Produkt weil die optimalen PID-Parameter von der tatsächlichen thermischen Prozessdynamik abhängen.
F4: Die Relaisleistung ist auf 250 VAC eingestuft. Kann sie eine 230 VAC-Heizkontaktorspule direkt antreiben?
Die Relaisleistung des E5AZ-R3T ist für Widerstandsbelastungen von 250 VAC und maximal 5 A bestimmt.Das Antrieb einer Kontaktorspule direkt vom Relais-Ausgang der Steuerung ist im Allgemeinen akzeptabel, wenn der Einlaufstrom der Kontaktorspule innerhalb der Nennschaltkapazität des Relais liegt.
Die elektrische Lebensdauer des Relais (Anzahl der Schaltvorgänge) wird jedoch durch Induktionsbelastungen verringert.
For long-term reliability in high-cycle applications — where the temperature controller switches thousands of times per day — an SSR (Solid State Relay) or an intermediate relay module between the E5AZ-R3T output and the contactor provides improved switching life.
Die Ausgangsspannungsvariante E5AZ-Q3T ist speziell für den direkten Antrieb von SSRs konzipiert.
F5: Welche Größe ist für die Montage des E5AZ-R3T erforderlich?
Der E5AZ-R3T benötigt einen Panelschnitt von 92 × 92 mm. Die Vorderseite des Steuerers ist 96 × 96 mm, was die Panelfläche um den Schnitt überlagert.Die Montage Tiefe hinter dem Panel Gesicht ist 78mm die Steuerung Projektionen 78mm in das Panel.
Bei dieser Art von Steuergeräten mit Panelmontage wird keine Standard-DIN-Schienenmontage verwendet.die E5AZ-R3T installiert, indem es von vorne durch die Platte ausgeschnitten und sichern Sie es mit den beiden Seiten Anbringung Clips, die von hinten angezogen werden.
Die Plattendicke sollte innerhalb des in der E5AZ-Anlagedokumentation angegebenen Bereichs liegen.
