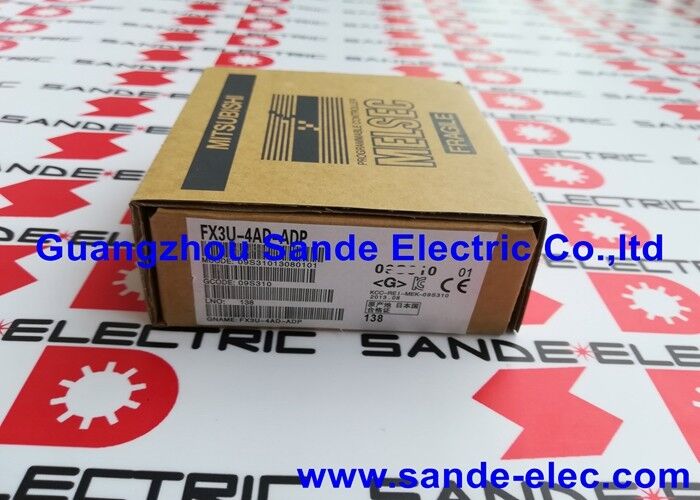

DieMitsubishi FX3U-4ADist ein vierkanaliger analoger Eingabeadapter für die MELSEC FX3U-Familie von kompakten SPS. The "ADP" designation distinguishes this module from the standard "special function unit" type — where a special function unit connects to the right side of the FX3U main unit on the DIN rail and counts toward the PLC's expansion unit budget, ein ADP-Adapter, der physisch an der linken Seite der FX3U-Haupteinheit befestigt ist und über eine direkte Verbindung arbeitet, die keine E/A-Punkte und keine speziellen Funktions-Einheitslots verbraucht.
Diese Befestigungsmethode macht den FX3U-4AD-ADP besonders attraktiv für kompakte Maschinensteuerungsanwendungen, bei denen der FX3U bereits nahe seiner Ausdehnungsgrenze ist,oder wenn das Hinzufügen analoger Kapazitäten ohne jeglichen I/O-Punkteverbrauch eine Priorität bei der Systemkonstruktion darstellt.
A machine using an FX3U with a full complement of digital expansion modules can still add the FX3U-4AD-ADP to gain four analog inputs without any redesign of the I/O allocation or the special function unit chain.
Die nicht programmierbare Bedienung bringt diesen Komfort noch weiter.Der PLC-Programmierer schreibt spezielle FROM/TO-Anweisungen (oder Bufferspeicherbefehle), um analoge Werte aus dem Modul zu lesen und in die Datenregister des Hauptprogramms zu schreiben.
Der FX3U-4AD-ADP umgeht diese Anforderung vollständig:der Adapter überträgt automatisch seine vier analogen Messwerte in vordefinierte spezielle Datenregister (D8280 bis D8299 für den ersten Adapter), mit nachfolgenden Adaptern in definierten Registerbereichen).
Das PLC-Programm liest diese Register einfach mit standardmäßigen MOV- oder arithmetischen Anweisungen aus, ohne dass spezielle Analogkommunikationsanweisungen erforderlich sind.
| Parameter | Wert |
|---|---|
| Analogkanäle | 4 (Spannung oder Strom pro Kanal) |
| Spannungsbereich | 0 ̊10VDC |
| Leistungsbereich | 4·20mA |
| Auflösung der Spannung | 2.5mV (12-Bit) |
| Laufende Entschließung | mit einer Breite von mehr als 20 mm |
| Konvertierungsgeschwindigkeit | 500 μs/Kanal |
| Außenkraft | 24VDC, 40mA |
| Verwendete E/A-Punkte | 0 |
| Kompatible Steuergeräte | Der Wert der Vermögenswerte wird auf der Grundlage der in Anhang I der Verordnung (EU) Nr. 575/2013 festgelegten Vermögenswerte berechnet. |
| Abmessungen (W × H × D) | 27.4 × 90 × 75 mm |
| Gewicht | 0.1 kg |
Der FX3U-4AD-ADP verarbeitet sowohl Spannungs- als auch Stromsignale, aber die Auswahl erfolgt pro Kanal nicht pro Modul.Jeder der vier Kanäle kann unabhängig für Spannung (010 V Gleichstrom) oder Strom (420 mA) konfiguriert werden, so dass ein einzelner Adapter gleichzeitig Signale sowohl von Spannungsausgangs- als auch von Stromausgangs-Sendern in derselben Maschine annehmen kann.
Die Konfiguration erfolgt über das PLC-Programm, das in die entsprechenden speziellen Datenregister schreibt, die den Betriebsmodus des FX3U-4AD-ADP steuern.Der Modus bleibt über die Leistungszyklen hinweg in Kraft, solange die Einstellung in die erste Verarbeitung der SPS eingeschrieben ist..
Bei Maschinen mit gemischten Sensortypen einige Sensoren mit 0 10 V Ausgang (Volt-Proximitätsverstärker, some temperature transmitters) and others outputting 4–20mA (most industrial loop-powered transmitters) — this per-channel flexibility means one FX3U-4AD-ADP covers the complete analog input requirement without needing separate modules for each signal type.
Die 12-Bit-Analog-Digital-Konvertierung für Spannungseingänge teilt den Bereich 0 ̊10V in 4096 diskrete Schritte auf und liefert eine Spannungsauflösung von etwa 2,5 mV pro Schritt.
Für die meisten Verfahren ≈ Temperatur von einem PT100-Sender, Druck von einem 0 ≈ 10 V-Druckwandler,Position von einem linearen Potentiometer diese Auflösung ist mehr als ausreichend.
Ein 0 ̊10V-Drucktransmitter mit 0 ̊10 bar und 12-Bit-Umwandlung lässt den Druck auf etwa 2,4mbar aufgreifen, was besser ist als die Genauigkeit der meisten Drucktransmitter selbst.
Die aktuelle Eingabeauflösung bei 11-Bit ist etwas gröber
Bei einer typischen Spannweite von 4 20 mA, die einen Prozessbereich von 0 100% darstellt, entspricht dies einer Auflösung von etwa 0,05% der vollen Skala, wiederum genauer als die ± 0,5 1.0% Genauigkeitsspezifikation des Adapters selbst.
In der Praxis wird die Messunsicherheit eher durch die Genauigkeitsspezifikation als durch die Auflösung für normale industrielle Anwendungen bestimmt.
Der FX3U-4AD-ADP wird über einen speziellen Adapteranschluss USB) und andere spezielle Adapter in der Linksvergrößerungsreihe FX3UIn dieser Kette können bis zu vier Adapter-Einheiten angeschlossen werden, die von links nach rechts nummeriert sind (Nr. 1 am nächsten zum Hauptgerät, Nr. 4 am weitesten links).
Die Feldverkabelung wird durch die Schraubklemmterminals auf dem Endblock des FX3U-4AD-ADP verbunden.
Jeder Kanal verfügt über bestimmte Spannungseingangsterminals (VIN+ und COM) und Stromseingangsterminals (IIN und COM).
Die vom Adapter benötigte externe 24 V Gleichspannungsversorgung wird über bestimmte Netzteile angeschlossen.
Diese 24V-Stromversorgung ist von der eigenen Stromversorgung des FX3U getrennt, obwohl in der Praxis die gleiche 24V Gleichspannungsanlage in der Regel beide versorgt.
F1: Funktioniert der FX3U-4AD-ADP mit der älteren FX2N- oder FX1N-PLC-Serie?
Nr. Der FX3U-4AD-ADP ist mechanisch und elektrisch für das Anschlusssystem des FX3U-Adapters ausgelegt, das speziell für die Plattformen FX3U, FX3UC, FX3G, FX3GE und FX3S geeignet ist.Die Serien FX2N und FX1N verwenden ein anderes Erweiterungssystem (Rechtsseiten-Erweiterungseinheiten/Blöcke) und verfügen nicht über den linksseitigen Adapteranschluss, der für Module des ADP-Typs erforderlich ist.
Für analoge Eingaben auf FX2N-Systemen sind die Module FX2N-4AD (Spezialfunktionseinheit) oder FX2N-4AD-TC (Thermokopf) die geeigneten Optionen.
F2: Wie viele FX3U-4AD-ADP-Einheiten können an eine FX3U-Haupt-Einheit angeschlossen werden?
Bis zu vier ADP-Adapter-Einheiten insgesamt können an die linke Seite einer FX3U-Hauptgeräte angeschlossen werden (die alle Adapter-Typen analoge Eingabe, analoge Ausgabe, Kommunikation usw. kombiniert).
Innerhalb dieser Grenze können mehrere FX3U-4AD-ADP-Einheiten verwendet werden. Z. B. bieten zwei FX3U-4AD-ADP-Adapter acht analoge Eingangskanäle, während sie keine E/A-Punkte verbrauchen.
Wenn auf einer einzelnen FX3U-Hauptgerät acht oder mehr analoge Kanäle benötigt werden, kann eine Kombination aus ADP-Adaptern und speziellen Funktionseinheiten (FX3U-4AD oder FX3U-8AD) erforderlich sein.
F3: Kann der FX3U-4AD-ADP negative Spannungseingänge (unter 0V) oder Signale außerhalb des Bereichs 010V / 420mA verarbeiten?
Der FX3U-4AD-ADP ist für einpolare Signale im Bereich von 010V und 420mA ausgelegt. Negative Spannungen oder Signale unter 4mA (für den Strommodus) liegen außerhalb des angegebenen Eingangsbereichs des Moduls.
für Anwendungen, bei denen die Bipolarspannungsmessung (−10V bis +10V) oder der volle Strombereich von −20mA bis +20mA erforderlich ist,Der FX3U-4AD (Standard-Spezialfunktionseinheit) unterstützt diese größeren Bereiche mit 15-Bit- und 14-Bit-Auflösung.
Wenn Eingangssignale außerhalb des Bereichs von 4 ′ 20 mA liegen können (z. B. bei einem Sensorfehler, bei dem ein Sender 0 ′ 3,6 mA für die Fehlersignalisierung ausgeben kann),Die Logik zur Einspeisungsbegrenzung und Fehlererkennung sollte im PLC-Programm implementiert werden..
F4: Die Spezifikationen geben eine Genauigkeit von ±0,5% für Spannung und ±1,0% für Strom an.
Die Genauigkeitswerte gelten bei Umgebungstemperatur 25°C bei normaler Betriebsrichtung und stabiler Stromversorgung.Die Genauigkeit verschlechtert sich mit dem Temperaturkoeffizienten typischerweise ein paar Hundertstel Prozent pro Grad Celsius.
Die niedrigere Genauigkeit des Stromeingangs (±1,0%) im Vergleich zur Spannung (±0,5%) spiegelt die zusätzliche Unsicherheit wider, die durch den zur Strommessung verwendeten Shuntwiderstand eingeführt wird.
Bei kritischen Messungen, bei denen ±1,0% nicht ausreicht,Ein Strom-Spannungs-Wandler vor dem Adapter oder eine spezielle Funktionseinheit mit höherer Genauigkeit (FX3U-4AD) mit größerer Bittiefe sollte in Betracht gezogen werden..
F5: Ist eine spezielle Programmierung erforderlich, um die analogen Werte des FX3U-4AD-ADP im PLC-Leiterprogramm ablesen zu können?
Es sind keine speziellen analogen Programmierbefehle erforderlich.Der programmlose Betrieb des FX3U-4AD-ADP bedeutet, dass die digitalen Umrechnungswerte automatisch in spezielle Datenregister (D8280D8283 für den Kanal 1D4 des ersten Adapters) geschrieben werden, mit nachfolgenden Adaptern mit definierten Registerverschiebungen).
Das PLC-Leiterprogramm liest diese Register anhand von Standard-Datenübertragungsbefehlen (MOV, arithmetische Operationen, Vergleichskontakte) so, als wären sie ein anderes Datenregister im Speicher des FX3U.
Die Moduskonfiguration (Spannung vs. Strom pro Kanal) wird beim Programmstart in die entsprechenden Konfigurationsregister eingeschrieben.
