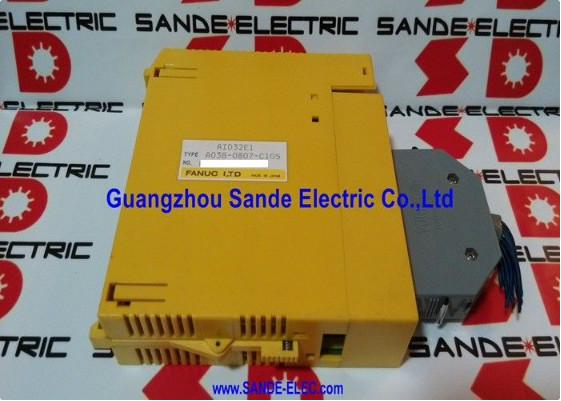

FANUC A03B-0819-C106 AID32F1 32-Punkte Gleichstrom-Digital-Eingangsmodul 12/24V Gleichstrom / LED-Status / CNC / Robotik I / O-System

Teilnummer:Die in Absatz 1 genannten Angaben sind zu beachten.

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Digitale Eingabemodule ¢ 32 Punkte

32 Digitale Eingänge für das FANUC-CNC- und Roboter-E/A-System

The A03B-0819-C106 is the AID32F1 model digital input module for FANUC's A03B-0819 distributed I/O system — the modular I/O architecture used across FANUC CNC machining systems and FANUC robot controllers. Jedes Modul wird in eine Backplane-Einheit (ABU05A oder ABU10A) eingesteckt, die sich als Slave am I/O-Bus mit der CNC- oder Robotersteuerung verbindet.

32 digitale Eingabepunkte lesen den Zustand von Feldgeräten ab ∙ Grenzschalter, Näherungssensoren, Druckschalter, Drückknöpfe, Verriegelungsrelais,und servo-verbundene Rückkopplungssignale und melden ihren Zustand dem PMC der CNC oder dem Systemprogramm der RobotersteuerungDie Bezeichnung AID32F1 kennzeichnet dieses Modul als 32-Punkte-Eingabe-Typ innerhalb der Modulfamilie A03B-0819.

Jeder der 32 Eingangspunkte verfügt über einen speziellen LED-Anzeiger auf der Modulfläche.Diese LEDs leuchten an, wenn der entsprechende Eingang im Zustand ON ist, angetrieben von einem 12V- oder 24V-Gleichstromsignal der FeldvorrichtungDiese LED-Anlage pro Punkt ist das erste Werkzeug für die Inbetriebnahme und Fehlerdiagnose.Ein Installateur kann überprüfen, ob jeder Sensor ein Signal an das Modul sendet, indem er direkt von den Anzeigeleuchten des Moduls ablesen kann..

Der 12V/24V-Doppelspannungseingang deckt den Bereich der in modernen Werkzeugmaschinen- und Roboterinstallationen üblichen Gleichspannungs-Sensor- und Schalter-Ausgänge ab und vermeidet die Notwendigkeit, die Versorgungsspannungen genau abzugleichen.

Schlüsselmerkmale

A03B-0819 Architektur von E/A-Systemen

Der A03B-0819-C106 ist ein Modul innerhalb eines umfassenderen E/A-Systems. Ein kompletter Knoten benötigt ein Backplane (ABU05A oder ABU10A), ein Power-Modul (A03B-0819-C011 / AIF01A),und die ausgewählte Kombination von Eingangs- und AusgangsmodulenZu den gängigen Modultypen derselben Familie gehören digitale Ausgangsmodule, analoge Module und andere I/O-Varianten.Die AID32F1-Eingabemodule werden in einen beliebigen verfügbaren Spalt in der Backplane neben anderen Modulen im gleichen Knoten eingesetzt.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A03B-0819-C106 (AID32F1) und A03B-0819-C111 (AID32H1)?

Beide sind 32-Punkte-Digital-Eingangsmodule der Serie A03B-0819. Die Suffixe F1 und H1 kennzeichnen verschiedene Spezifikationen der Eingangsschaltung oder Signalkonditionierungsmerkmale. Bestätigen Sie, welche Variante in der Maschine aus dem Etikett des Moduls selbst installiert ist, bevor Sie einen Ersatz bestellen.

F2: Kann das Modul A03B-0819-C106 durch Strom auf die Rückseite ersetzt werden?

Die I/O-Module A03B-0819 von FANUC sind in Systemen mit Hot-Swap-Funktion ausgestattet, in denen die Rückseite und das Leistungsmodul diese Funktion unterstützen.Bestätigen Sie aus der Dokumentation der FANUC-Eingabe-/Ausgabeeinheit für die spezifische Steuerung, ob Hot-Swap unterstützt wirdFalls nicht bestätigt, schalten Sie die Rückseite aus, bevor Sie ein oder ein I/O-Modul einfügen oder entfernen.

F3: Alle 32 Eingänge des Moduls sind ausgeschaltet, aber die Feldgeräte sind aktiv.

Überprüfen Sie, ob die Eingangsstromversorgung (12V oder 24V Gleichspannung) des Moduls ▌, wenn das gemeinsame Endgerät keine Stromversorgung mehr erhält, alle 32 Eingänge gleichzeitig ausgeschaltet wird, unabhängig vom Zustand des Feldgeräts.Überprüfen Sie die Spannung an der Leistungsaufnahme des Moduls. Wenn der Strombetrieb bestätigt ist, überprüfen Sie die Verkabelung zwischen jedem Feldgerät und den Modul-Eingabe-Terminals. Ein gleichzeitiger All-OFF-Zustand ist eher ein Strom- oder Verkabelungsproblem als ein Modulfehler.

F4: Die LED für eine Eingabe ist eingeschaltet, aber der CNC PMC registriert die Eingabe nicht. Was sollte überprüft werden?

Wenn die LED leuchtet, empfängt der Eingangsstromkreis des Moduls das Gleichspannungssignal von 12/24 V korrekt.Der Fehler liegt wahrscheinlich in der Zuweisung der E/A-Adresse . Überprüfen Sie die I/O-Karte-Konfiguration im CNC- oder Robotercontroller, um zu überprüfen, ob die Schlitzposition des Moduls mit der erwarteten PMC-Adresse übereinstimmt.Bestätigen Sie auch, dass die Rückseite vom Controller auf dem I/O-Bus erkannt wird.

F5: Woher stammt die A03B-0819-C106?

Über den FANUC-Ausgangsmodul-Aftermarket FANUC CNC- und Roboterteilehändler, geprüfte Überschusslieferanten und Reparaturdienstleistungen.Das System A03B-0819 wird in einer großen Anzahl von FANUC-CNC- und Roboteranlagen eingesetzt.Bestätigen Sie A03B-0819-C106 (AID32F1) ausdrücklich auf dem Etikett des installierten Moduls vor der Bestellung.
