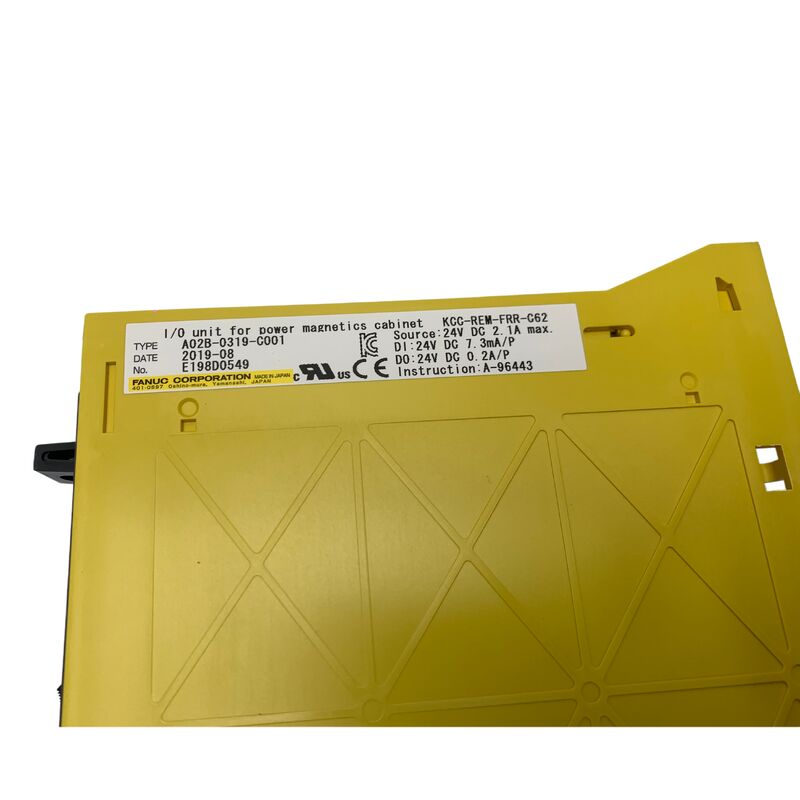

Fanuc A02B-0319-C001 I/O-Board A02B0319C001 AO2B-O3I9-COOI

A02B-0319-C001∙ FANUC I/O-Einheit ∙ Power Magnetics Cabinet / I/O Link / PMC-gesteuerte Kontakte und Sicherheitsschließungen

Schrank für Leistungsmagneten Was enthält er und warum ist er erforderlich?

Die meisten industriellen CNC-Werkzeugmaschinen trennen ihre Steuerungselektronik von ihren Leistungskomponenten.Schrank für Leistungsmagnetenist das zugehörige elektrische Panel, das die Hochstrom-Hochspannungsschalterhardware enthält:

• Hauptspindelmotorstarter:Der Wechselstromkontakter, der die Netzversorgung mit dem Spindelmotor verbindet oder trennt
• Start der Kühlmittelpumpe:Kontaktor zur Steuerung des Kühlmittelpumpenmotors
• Hydraulischer Antrieb:Kontaktor für das hydraulische System der Maschine
• Bremskontaktoren für die Freisetzung der Achsen:Steuerung der elektromagnetischen Bremsen an den Maschinenachsen, an denen die Bremsen angebracht sind
• Überlastrelais:Schutzrelais, die Motorüberströmung erkennen und den zugehörigen Kontaktor auslösen
• Sicherheitseinsperrungen:Türschalter, Bereichsscanner, Notstopprelais und zugehörige Überwachungskontakte

Die PMC-Lagerlogik (Programmierbare Maschinensteuerung) der CNC muss den Status aller Geräte überwachen und deren Ein-/Aus-Zustände steuern.Die A02B-0319-C001 ist die I/O-Einheit, die diese Kommunikation ermöglicht es bietet die physikalischen Eingangs- und Ausgangsterminals innerhalb der Leistungsmagnetik Schrank, und verbindet diese Endgeräte über den I/O Link Bus mit der CNC.

Wichtige Produktinformationen

PMC-Kontrolle und -Überwachung durch diese Einheit

Das PMC-Leiterprogramm der CNC steuert das Leistungsmagnetikabteil über den A02B-0319-C001.

Ausgänge (CNC → Schrank):Spindel-Start-/Stopp-Befehl; Kühlmittelpumpe eingeschaltet/ausgeschaltet; hydraulisches System eingeschaltet/ausgeschaltet; Achsenbremsen freisetzen; Türschließungssolenoid-Befehl.

Einträge (Schrank → CNC):Rückkopplung des Spindelkontaktors (eingeschaltet/ausgeschaltet bestätigt); Status des Überlast-Relais; Türschutz geöffnet/geschlossen; hydraulischer Druck erreicht; niedriger Kühlmittelpegel; Zustand der Notbremsschaltung.

Die PMC-Leiter liest diese Eingänge in jedem Scanzyklus und reagiert entsprechend der programmierten Maschinenlogik, indem sie den Spindelstart verhindert, wenn die Tür offen ist, und alle Bewegungen stoppt, wenn eine Überlast ausfällt.und die richtige Abschaltsequenz ausführen, wenn E-Stop aktiviert wird.

Anwendungsszenarien

Leistungsmagnetische I/O-Fehlerdiagnose:Ein Bearbeitungszentrum entwickelt einen intermittierenden Spindel-Start-Alarm. Die Untersuchung bestätigt, dass das Rückkopplungssignal des Spindelkontaktors nicht konsequent an die CNC gelangt.Die I/O-Link-Kommunikation mit der A02B-0319-C001 wird geprüft und die Einheit als Fehlerquelle identifiziert.- Ersatz stellt zuverlässige I/O-Kommunikation aus dem Power-Magnetik-Schrank wieder her.

Neue Maschinen-Elektroinstallation:Ein Werkzeugmaschinenbauer installiert die A02B-0319-C001 während des Maschinenbaus in das Leistungsmagnetikausschrank.Ein einzelnes I/O-Link-Kabel verbindet sich wieder mit der CNC, wodurch das ansonsten erforderliche Mehrdrahtgurtnetz eliminiert wird.

Häufig gestellte Fragen

F1: Welcher I/O-Link-Kommunikationsstandard wird von A02B-0319-C001 verwendet?

Der FANUC I/O Link ist ein FANUC-proprietäres Hochgeschwindigkeits-Serie-Kommunikationsprotokoll.Der Master Polls alle Knoten in einem definierten ZyklusDie I/O-Link-Zykluszeit ist schnell genug für die Echtzeit-Maschinensteuerungsanforderungen des PMC.Das Protokoll funktioniert über standardgeschütztes Kabel oder optische Faser, je nach Systemkonfiguration..

F2: Wie viele E/A-Punkte bietet die A02B-0319-C001?

Die Anzahl der E/A-Punkte wird durch die spezifische Einheitsvariante und ihre interne E/A-Modulkonfiguration definiert.FANUC I/O-Einheiten für Leistungsmagnetikschränke liefern typischerweise 32 bis 64 digitale Eingänge und Ausgänge in verschiedenen KombinationenDie genaue Punktzahl und die Zuweisung der E/A-Adresse für die Steuerung A02B-0319-C001 sind im FANUC CNC-Verbindungshandbuch für den spezifischen Steuerungstyp definiert.Die I/O-Adressen des PMC müssen mit dem konfigurierten Adressbereich der physischen I/O-Einheit übereinstimmen.

F3: Kann die A02B-0319-C001 einem System hinzugefügt werden, das derzeit keinen Leistungsmagnetenschrank I/O hat?

Das Hinzufügen des A02B-0319-C001 erfordert einen verfügbaren I/O-Link-Slot auf der CNC. Der I/O-Link unterstützt normalerweise mehrere Knoten, aber die Gesamtzahl ist begrenzt.Das PMC-Programm der CNC muss ebenfalls aktualisiert werden, um die neuen E/A-Adressen zu lesen und zu schreiben.. Das Hinzufügen einer neuen E/A-Einheit ohne Aktualisierung des PMC-Programms führt dazu, dass die physische E/A nicht adressiert wird.Die verfügbare Knotenkapazität und das Adressverfahren finden Sie im CNC I/O Link-Verbindungshandbuch.

F4: Welche Folgen hat ein Ausfall der A02B-0319-C001 während des Maschinenbetriebs?

Wird die Kommunikation mit der I/O-Verbindung zur A02B-0319-C001 während des Betriebs verloren, erzeugt die CNC einen I/O-Verbindungsalarm.Die Sicherheitssysteme sind so konzipiert, dass sie sicher ausfallen können. Die PMC-Leiter führt in der Regel alle Ausgänge in ihren sicheren Zustand (Kontakte ausgeschaltet), Bremsen eingesetzt) wenn die Kommunikation der E/A-Einheit verloren geht. Die Maschine wird zum Stillstand kommen.und das PMC zurücksetzen.

F5: Erfordert der A02B-0319-C001-Austausch Änderungen des PMC-Programms?

Das PMC-Programm verwendet I/O-Adressen, nicht die Seriennummer der Hardwareeinheit.Solange der Ersatz A02B-0319-C001 auf die gleiche I/O-Verbindungsadresse wie das ausgefallene Gerät konfiguriert ist, wird das bestehende PMC-Programm ohne Änderung mit ihm kommunizieren. Bestätigen Sie die I/O-Verbindungsadresse aus der Konfiguration des ausfallenden Geräts, bevor Sie den Ersatz montieren.
