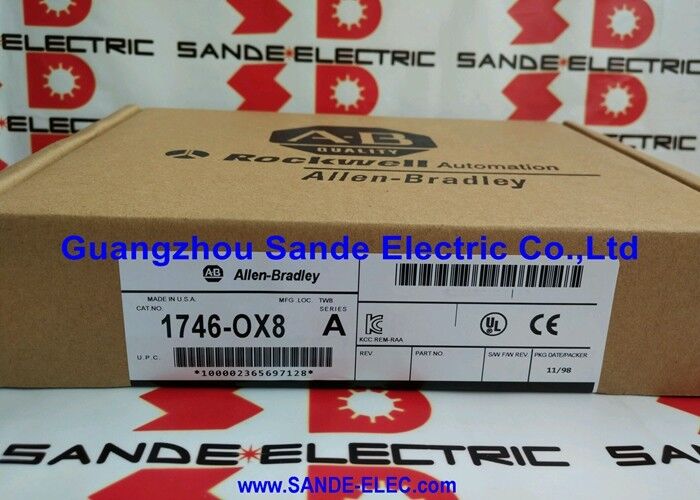

1746-OX8 AB Ausgangsmodul 1746-0X8 1746OX8

Allen-Bradley 1746-OX8 SLC 500 isoliertes Relais-Ausgangsmodul 8 Punkte, 5A, 265VAC / 125VDC

Teilnummer:1746-OX8

Hersteller:Rockwell Automation / Allen-Bradley (USA)

Typ der Ware:Digitale Ausgangsmodul Isolierte Relais-Ausgänge

Plattform:SLC 500

Ausgangspunkte:8

Isolierte Relais-Ausgänge für die SLC 500

Das 1746-OX8 ist das isolierte Relais-Ausgangsmodul für die PLC-Familie Allen-Bradley SLC 500.Es bietet acht einzeln isolierte Relais-Ausgangspunkte, von denen jeder einen normalerweise offenen Kontakt mit einer durchgehenden Leistung von 5 A hat., geeignet für Schaltbelastungen von bis zu 265 V AC oder 125 V DC.

Die Bezeichnung "isoliert" ist der Hauptunterschied zwischen den 1746-OX8- und den Standard-SLC 500-Relais-Ausgangsmodulen.Ausgabepunkte teilen in der Regel eine gemeinsame ReferenzBei der 1746-OX8 ist jeder Relaiskontakt von allen anderen isoliert.Diese Isolierung ermöglicht es verschiedenen Ausgangspunkten, Belastungen bei völlig unterschiedlichen Spannungen zu wechseln, verschiedene Phasen oder verschiedene Energiequellen aus einem einzigen Modul.Ein Ausgang, der ein 24 V Gleichspannungsventil steuert, kann neben einem Ausgang sitzen, der eine 120 V Wechselstrom-Kontakterspule auf demselben Modul ohne elektrische Kopplung zwischen ihnen schaltet.

Diese Fähigkeit ist in der Maschinensteuerung unerlässlich, wo verschiedene BelastungsartenSignal-Relais ­ arbeiten bei unterschiedlichen Spannungen und müssen von einem kompakten PLC-E/A-Gerät gesteuert werden.

Elektrische Kennzahlen im Kontext

Die 5A / 265V Wechselstrom-Einstufung macht den 1746-OX8 direkt geeignet, um Dreiphasen-Motorstarter-Kontakterspulen (typischerweise 120V Wechselstrom oder 240V Wechselstrom), Vollspannungsmotorstarter-Hilfskontakte,und Pilotgeräte auf standardmäßigen nordamerikanischen oder europäischen industriellen NetzenDie 125V Gleichspannung erweitert die gleiche Leistungsfähigkeit auf Gleichspannungskontrollerkreise, die in älteren Anlagenanlagen, Schaltanlagen und HVAC-Systemen üblich sind.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Ein Relais-Ausgang auf dem 1746-OX8 kann seine Last nicht anspannen, obwohl das SLC-Programm das Ausgangsbit als eingeschaltet anzeigt.

Nach Bestätigung des eingeschalteten Ausgangsbits im Prozessor überprüfen Sie den angetriebenen Zustand des Relais, indem Sie die Spannung über die Ausgangsterminals mit abgeschalteter Last messen.Wenn Spannung auftritt (Kontakt ist offen, wenn er geschlossen werden sollte), der Relais-Spulenkreis innerhalb des Moduls wird mit Energie versorgt, aber der Kontakt ist ausgefallen ‡ häufig bei hohen Ein- oder Überlastungen.Überprüfen Sie, ob das Modul richtig sitzt und die Adresse des Schlitzes im Programm mit dem physischen Schlitze übereinstimmt.

F2: Die 1746-OX8 wird eingestellt. Kann die 1746-OW16 (16-Punkte-Relais-Ausgang) ersetzen?

Die 1746-OW16 bietet 16 Relais-Ausgänge, verwendet aber eine gemeinsame Rückgabe-Anordnung Ausgänge teilen sich ein gemeinsames Terminal, anstatt vollständig isoliert zu sein.Wenn sich die Anwendung auf die Punktisolation des 1746-OX8 stützt, um Lasten mit unterschiedlicher Spannung aus demselben Modul zu wechseln, kann die OW16 nicht direkt ersetzen.

F3: Mehrere Ausgangsrelais auf der 1746-OX8 sind geschweißt geschlossen (Kontakte stecken).

Geschweißte Kontakte entstehen durch übermäßigen Einströmungstrom beim Schalten, typischerweise durch Motorbelastungen ohne Überspannungsunterdrückung oder durch kapazitive Belastungen, die beim Einschalten einen sehr hohen Spitzenstrom aufnehmen.Die Dauerbelastung 5A gilt für widerstandsfähige Lasten■ Induktive oder motorische Belastungen beim Anfahren können momentan 5×10 mal ihren Laufstrom aufnehmen.Installieren Sie Überspannungsschutzgeräte an induktiven Lasten und überprüfen Sie das Laststromprofil gegenüber dem Nennstrom des Moduls.

F4: Das SLC 500-Rack mit dem 1746-OX8 befindet sich in einer Hochschwingungsumgebung. Gibt es Vorsichtsmaßnahmen?

Das SLC 500-Chassis sollte mit allen montierbaren Hardwareanlagen an der Platte befestigt sein, die nach den Spezifikationen gedreht sind.Relaiskontakte können aufgrund der Bewegung des Steckers intermittierende Verbindungen aufbauen, insbesondere bei Ausgangsstromkreisen mit Laststrom.

F5: Woher stammt die nicht mehr hergestellte 1746-OX8?

Spezialist Rockwell Automation / SLC 500 Ersatzteilhändler und industrielle PLC Nachrüstlieferanten halten Börsenbestände.Bestätigen Sie die Bezeichnung 1746-OX8 speziell für die angrenzenden Relais-Ausgangsmodule (OW16).Für renovierte Einheiten ist eine Funktionstest auf einem SLC 500-Rack vor der Aufnahme empfehlenswert.
