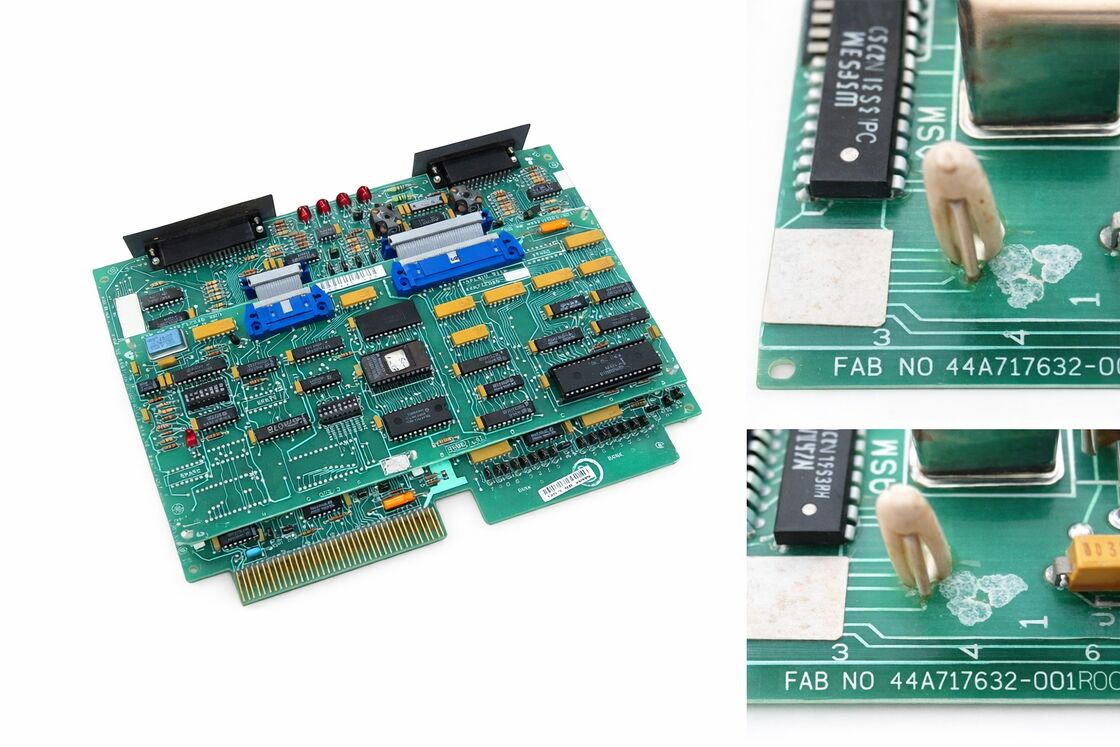

IC600YB801 I/O FERREMODULEN GE IC6OOYB8O1

GE Fanuc Emerson IC600YB801

Remote-E/A-Empfangsmodul für Series Six Steuerungssysteme

Hauptbeschreibung

Das GE Fanuc Emerson IC600YB801 ist ein Remote-E/A-Empfangsmodul, das für die Series Six-Plattform entwickelt wurde. In einem rackbasierten SPS-System unterstützt dieses Modul die Kommunikation zwischen der Steuerung und der Remote-E/A-Struktur und hilft dem System, den Signalaustausch außerhalb des Haupt-CPU-Racks zu verwalten.

Mit 8 Eingangsreferenzen und 8 Ausgangsreferenzen eignet sich das IC600YB801 für verteilte E/A-Umgebungen, in denen eine stabile Kommunikation zwischen den Racks für den täglichen Betrieb unerlässlich ist.

Bei praktischen Wartungsarbeiten ist dieses Modul oft beteiligt, wenn Techniker mit Fehlern in der Remote-E/A-Kommunikation, instabiler Signalübertragung oder Durchgangsproblemen in der E/A-Kette zu tun haben.

Da es zu einer älteren Series Six-Umgebung gehört, bleibt dieses Modell in Anlagen nützlich, die weiterhin langlebige Geräte betreiben und das richtige Ersatzmodul benötigen, um die ursprüngliche Steuerungsarchitektur zu erhalten.

Parametertabelle

Anwendungen

Das IC600YB801 eignet sich gut für Series Six Remote-E/A-Systeme, insbesondere dort, wo die Kommunikation auf Feldebene oder in Remote-Racks stabil bleiben muss, ohne die ursprüngliche SPS-Installation neu zu gestalten.

Typische Anwendungen sind:

• Unterstützung der Remote-E/A-Kommunikation in Series Six-Systemen
• Verteilter E/A-Signalaustausch
• Wartung und Überholung von Legacy-SPS
• Austausch von ausgefallenen Remote-E/A-Empfangsmodulen
• Ersatzteilbestand für langlebige industrielle Steuerungssysteme

Servicehinweise

Da dieses Modul im Remote-E/A-Pfad arbeitet, sollte die Fehlerdiagnose mehr als nur das Modul selbst umfassen.

Gute Servicepraxis ist, die Rack-Adresseneinstellungen, den Durchgang des nachgeschalteten Racks und den Zustand der Kommunikationsverbindungen zu überprüfen, bevor das Empfangsmodul ausgetauscht wird.

Dieser Ansatz hilft, unnötige Platinenwechsel zu reduzieren und die Reparatureffizienz zu verbessern.

FAQ

F1: Was ist die Hauptaufgabe des IC600YB801 in einem Series Six-System?
Seine Hauptaufgabe ist der Empfang und die Verarbeitung von Remote-E/A-Daten innerhalb einer Series Six-Architektur. Öffentliche Dokumentationen weisen auch darauf hin, dass es mehrere Fehlerbedingungen im Zusammenhang mit Datenparität und dem Durchgang des nachgeschalteten Racks überwacht, sodass es mehr als nur eine einfache passive Schnittstellenplatine ist.

F2: Was bedeuten die 8 Eingangs- und 8 Ausgangsreferenzen in der Praxis?
Sie definieren die Referenzkapazität des Moduls für die Kommunikation innerhalb des Remote-E/A-Schemas. Der Auszug aus dem Series Six-Handbuch besagt, dass die 8 Ausgangsreferenzen für zukünftige Verwendung reserviert sind, während die 8 Eingangsreferenzen dem Benutzer Modulinformationen gemäß der Auswahl der Rack-Adressschalter liefern.

F3: Ist dieses Modul hauptsächlich für neue Systeme oder für die Unterstützung von Legacy-Systemen gedacht?
In der realen Beschaffung ist es hauptsächlich für die Unterstützung von Legacy-Systemen relevant. Series Six ist eine ältere SPS-Plattform von GE, und heute wird dieses Modul am häufigsten für Wartung, Reparatur oder zur Verlängerung der Lebensdauer von Systemen verwendet und nicht für neue Automatisierungsdesigns.

F4: Was sollten Techniker überprüfen, bevor sie ein IC600YB801 austauschen?
Sie sollten die Rack-Adresseneinstellungen überprüfen, den Durchgang der Remote-E/A-Verbindungen inspizieren und bestätigen, dass der Fehler tatsächlich im Empfangspfad und nicht woanders in der Kette liegt.

Da dieses Modul mit der Überwachung von Parität und Durchgang verbunden ist, sollte die Fehlerbehebung sowohl die Datenintegrität als auch die Bedingungen des nachgeschalteten Racks umfassen.

F5: Warum ist die genaue Übereinstimmung der Teilenummer für dieses Modul wichtig?
Remote-E/A-Module sind eng mit ihrer Steuerfamilie und ihrer Rack-Kommunikationsmethode verbunden. Da das IC600YB801 speziell als Series Six Remote-E/A-Empfangsmodul identifiziert ist, ist die Verwendung des genauen Modells der sicherste Weg, die Kompatibilität in einem Legacy-System zu erhalten.
