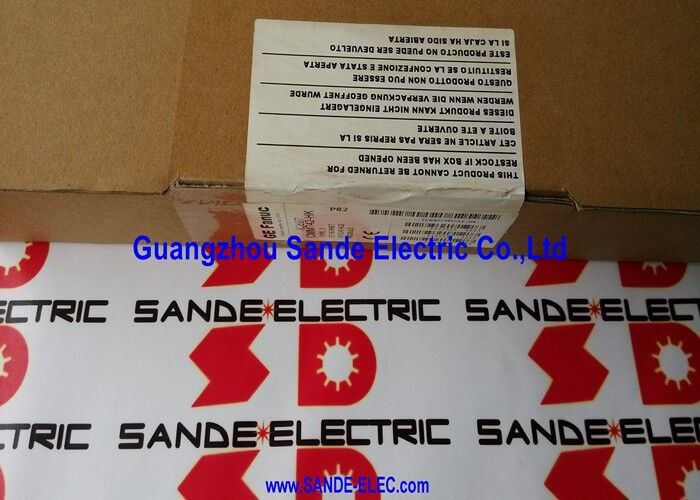

GE FANUC Compact I/O Trägerbox-Stil IC200CHS022 IC2OOCHSO22 IC-200CHS022

IC200CHS022∙ GE Fanuc VersaMax Box-Style I/O Carrier ∙ 36 IEC-Terminals / 2A pro Punkt / 8A Allgemein / 0 ∙ 264VAC / DIN Rail / 110.5×70×139.7mm

I/O-Träger vs. I/O-Modul

Im VersaMax-System sind das I/O-Modul und der I/O-Träger getrennte Elemente. Der Träger ist die Verkabelungsschnittstelle ∙ er hält die Endblöcke und den Backplane-Anschluss.Das I/O-Modul steckt in den Träger und macht die elektrische Verbindung zwischen der Feldverkabelung und dem VersaMax-Hintergrund, ohne ein Feldkabel zu berühren.

Das IC200CHS022 ist der Träger. Es akzeptiert ein E/A-Modul.Das Modul wird aus dem Träger gehoben und ein neues Modul fällt in die 36 Endgeräte.Es gibt keinen Drahtentzug, keine Neuverkablung, keine Gefahr von fehlerhaften Verbindungen nach der Wartung.

Für Anlagen, bei denen Wartungszeit und Verdrahtungsgenauigkeit von Bedeutung sind,Maschinen, bei denen die Ausfallzeitkosten erheblich sind.

Schlüsselmerkmale

36 IEC-Box-Style-Terminals - Verkabelungskapazität und Organisation

IEC-Box-Style (Cage-Clamps) -Endgeräte akzeptieren den Draht, der ohne Schraube durch eine eingeschlossene Schraube eingefügt und geklemmt wird.Hochstromleitungen) bis AWG #22 (kleine, Niedrigstrom-Sensorkabel).

Jedes Terminal akzeptiert entweder einen Leiter bis AWG #14, oder zwei Leiter, bei denen beide AWG #18 oder kleiner sind. The dual-wire option allows common or supply connections to be chained without external busbars — multiple output circuits can share a power return on the same terminal without wiring a separate junction.

Die 36 Endgeräte sind in zwei Reihen angeordnet (A1?? A18 und B1?? B18), wodurch eine logische physikalische Trennung zwischen den beiden Endgerätengruppen gewährleistet wird, die dem Signalzuordnungslayout des VersaMax-E/A-Moduls entspricht.

Anwendungsszenarien

Prozess-E/A-Modulwechsel ohne Neuverkabelung:Bei einem Ausfall eines analogen VersaMax-Eingangsmoduls in einer laufenden Prozessanlage bleibt die Feldverkabelung des IC200CHS022 angeschlossen, während das ausfallende Modul entfernt wird.Ein Ersatzmodule steckt in den Träger. Alle 18 Kanäle verbinden sich sofort wieder, ohne ein Feldkabel zu berühren..

Hochdichte gemischte I/O-Leitung:Eine Maschinensteuerung verwendet IC200CHS022-Träger für 32-Punkte-digitale E/A-Module.AWG #22 Sensorleitungen und AWG #16 Ausgangsstromleitungen beide an den gleichen Träger verbinden die breite AWG-Bereich bietet Platz für beide auf dem gleichen Endblock ohne Adapter-Ferrules.

Aufbau der DIN-Schienenplatte:Die Träger werden auf einer Standard 35mm DIN Schiene im Steuerfach montiert. Die 110,5mm Höhe und 70mm Breite ermöglichen eine Standard-Panel-Layout-Planung.

Häufig gestellte Fragen

F1: Welche VersaMax-E/A-Module sind mit dem IC200CHS022 kompatibel?

Der IC200CHS022 akzeptiert VersaMax-E/A-Module im Standard-Ein-Module-Trägerformat ¢ 32-Punkte-digitale E/A-Module und Hochdichte-E/A-Geräte, die mit dem VersaMax-E/A-Module kompatibel sind.Bestätigen Sie vor der Bestellung die Trägerkompatibilität des jeweiligen E/A-Moduls im Verbraucherhandbuch des VersaMax-E/A-Moduls.

F2: Warum ist für den EMV-Schutz eine DIN-Eisenbahngrundung erforderlich?

Die IC200CHS022 verwendet die DIN-Schiene als Erdungsleiter für EMV-Zwecke.Wenn die DIN-Schiene nicht an die Erdplatte geerdet ist, ist die interne Abschirmungsreferenz des Trägers schwebend, wodurch die Wirksamkeit der geleiteten und ausgestrahlten Emissionsunterdrückung verringert wird.Anbringen eines Erdungsriemen von der DIN-Schiene zum PE-Bus des Panels, um die EMV-Anforderungen zu erfüllen.

F3: Können zwei Leitungen unterschiedlicher Spannweite in ein und dasselbe Endgerät eingesetzt werden?

Bei der Option mit zwei Leitungen müssen beide Leitungen AWG #18 oder kleiner sein.Es wird nicht empfohlen, einen großen Leiter (AWG #16) mit einem kleinen Leiter (AWG #22) im selben Endgerät zu mischen.Verwenden Sie passende Messgeräte oder einen einzigen großen Leiter pro Terminal.

F4: Wie funktionieren Träger-zu-Träger-Anschlüsse?

Träger-zu-Träger-Anschlüsse verbinden angrenzende IC200CHS022-Träger mechanisch und elektrisch an der DIN-Schiene.Die Anschlüsse erhalten die Kontinuität des VersaMax-E/A-Busses über mehrere Träger in derselben ReiheJeder Träger verbindet sich mit seinem Nachbarn über den Seitenanschluss und verlängert den Bus ohne separate Kabel zwischen den Trägern.

F5: Ist der IC200CHS022 für die vertikale Montage geeignet?

Der IC200CHS022 ist für die horizontale Montage ausgelegt. Die vertikale Montage ist in der Standardproduktinformation nicht festgelegt.Bestätigen Sie mit den geltenden Installationsnormen und den örtlichen Anforderungen an den elektrischen Kodex, bevor Sie von der horizontalen Montagerichtung abweichen.
