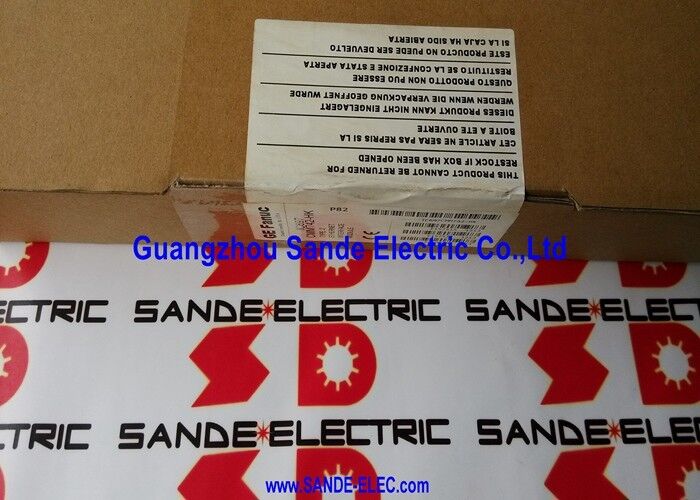

GE Fanuc IC200MDD845D | Diskretes gemischtes E/A-Modul VersaMax – 16-Punkt-24-V-Eingang / 8-Punkt-2A-Relaisausgang

Gemischte diskrete E/A in einem VersaMax-Steckplatz

Das IC200MDD845D ist ein gemischtes diskretes I/O-Modul für das modulare VersaMax-I/O-System von GE Fanuc – es kombiniert 16 digitale Eingänge und 8 Relaisausgänge in einem einzigen Modulsteckplatz. Der Eingangsabschnitt bietet zwei Gruppen von 8 Punkten, die 24-V-Gleichstromsignale entweder in positiver Logik (Stromquelle) oder negativer Logik (Stromsenke) akzeptieren, die pro Gruppe ausgewählt werden können. Mit der D-Revision wurde die Eingabemöglichkeit für negative Logik eingeführt – frühere Revisionen (vor C) verfügten nur über positive Logik.

Der Ausgangsabschnitt bietet 8 einzeln isolierte Relaiskontakte der Form A (Schließer) mit 2 A pro Punkt. Jeder Relaisausgang ist von den anderen isoliert – jeder schaltet seine eigene Feldlast mit seiner eigenen Schaltkreisspannung. Es gibt keine internen Sicherungen oder Überspannungsbegrenzer im Ausgangsbereich. Bei der Feldverkabelung muss ein externer Schutz hinzugefügt werden, wenn die Art der angeschlossenen Last und das Systemdesign dies erfordern.

Der Modulstatus wird durch die grüne OK-LED angezeigt, die aufleuchtet, wenn Backplane-Strom vorhanden ist. Einzelne Punkt-LEDs auf der Moduloberfläche zeigen den Ein- und Ausgangsstatus auf einen Blick an.

Wichtige Spezifikationen

Träger- und Steckplatzkompatibilität

Für die Installation des IC200MDD845D ist ein Trägersockel der IC200CHS-Serie erforderlich – eine direkte Montage auf einer DIN-Schiene oder einem Panel ist nicht möglich. Der Träger sorgt für den Backplane-Anschluss, die Feldverdrahtungsklemmen und die physische Montage. Das Modul kann in jeden Ein- oder Ausgabesteckplatz des Trägers eingebaut werden; Die Steckplatzposition bestimmt die E/A-Adresszuordnung des Moduls in der Systemkonfiguration.

Die intelligente Verarbeitung wird von der Host-CPU oder Network Interface Unit (NIU) durchgeführt – der IC200MDD845D selbst führt keine Programmausführung durch. Die CPU oder NIU liest die Eingangsdaten und schreibt die Ausgangsbefehle über die Rückwandplatine in dieses Modul.

FAQ

F1: Was ist der Unterschied zwischen der D-Revision (IC200MDD845D) und früheren Revisionen?

Die D-Revision fügt für beide Eingangsgruppen die Möglichkeit eines negativen Logikeingangs hinzu. Frühere Revisionen (vor C) unterstützten nur positive Logikeingänge. Der IC200MDD845C führte negative Logik ein; Die D-Revision behält diese Fähigkeit mit allen zusätzlichen Aktualisierungen auf Komponentenebene bei, die in dieser Revisionsphase vorgenommen werden. Bestätigen Sie die Revision anhand des Etiketts des installierten Moduls, wenn eine genaue Revisionsübereinstimmung erforderlich ist.

F2: Sind die Relaisausgänge einzeln abgesichert?

Nein. Der IC200MDD845D verfügt über keine internen Ausgangssicherungen oder Snubber. Externer Schutz – Sicherungen, Überspannungsschutz oder Überspannungsschutzschaltungen – muss in der Feldverkabelung vorgesehen werden, sofern dies für den angeschlossenen Lasttyp erforderlich ist. Bei induktiven Lasten (Schütze, Magnetventile) schützen externe Snubber oder Freilaufdioden die Relaiskontakte vor Spannungsspitzen beim Abschalten.

F3: Können positive und negative Logikeingänge auf demselben Modul gemischt werden?

Die 16 Eingänge sind in zwei unabhängigen Gruppen zu je 8 Eingängen angeordnet. Jede Gruppe verfügt über einen eigenen gemeinsamen Anschluss, sodass eine Gruppe gleichzeitig im positiven Logikmodus und die andere im negativen Logikmodus arbeiten kann. Dies gilt für Panels, bei denen sowohl 2-Draht- als auch 3-Draht-Sensortypen an dasselbe Modul angeschlossen werden müssen.

F4: Welchen Strom bezieht der IC200MDD845D von der Rückwandplatine?

270 mA aus dem 5V DC-Rückwandbus bei maximaler Belastung. Das Stromversorgungsbudget des Netzbetreibers muss die Leistungsaufnahme dieses Moduls zusammen mit allen anderen Modulen im VersaMax-Knoten umfassen. Vergleichen Sie den Gesamtstromverbrauch des Knotens mit dem Nennstrom der Stromversorgung des Netzbetreibers, bevor Sie die Systemkonfiguration abschließen.

F5: Die OK-LED ist aus. Bedeutet das, dass das Modul ausgefallen ist?

Eine ausgeschaltete OK-LED bedeutet, dass die Backplane-Stromversorgung das Modul nicht erreicht. Bevor Sie von einem Modulausfall ausgehen, überprüfen Sie die Stromversorgung des IC200CHS-Trägers und stellen Sie sicher, dass das Modul vollständig im Trägersteckplatz sitzt. Wenn die Stromversorgung an der Rückwandplatine bestätigt wird und die OK-LED beim erneuten Einsetzen des Moduls aus bleibt, liegt im Modul ein interner Stromausfall vor und es muss ausgetauscht werden.
