Die Ausgabe von IC693MDL741 IC-693MDL741

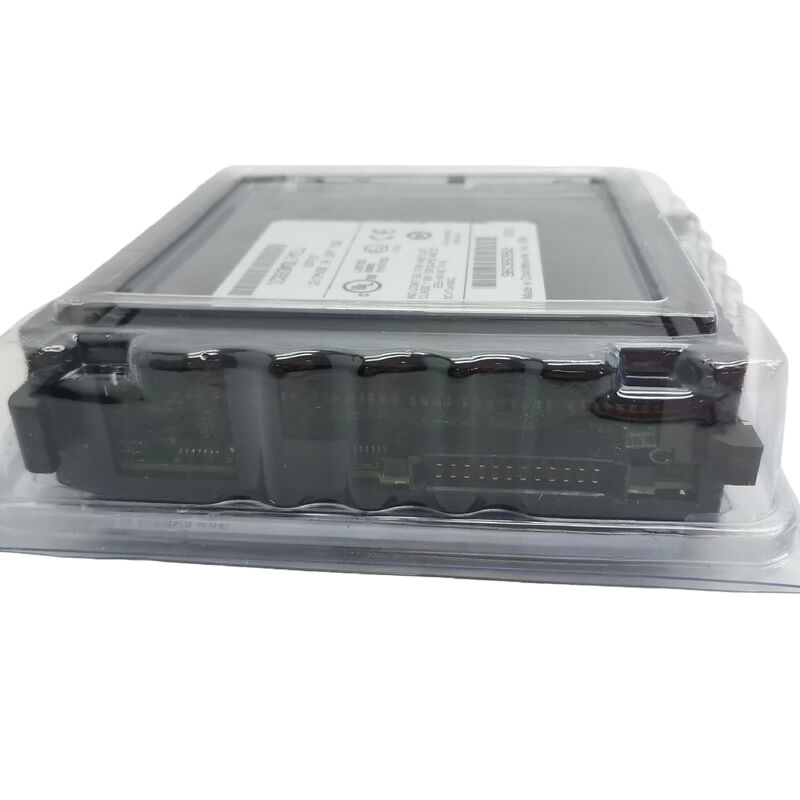

IC693MDL741 | GE Fanuc Serie 90-30 16-Punkt-DC-Ausgangsmodul – 12/24 VDC / 0,5 A pro Punkt / negative Logik / 2×8 Gruppen / 1500-V-Isolierung

Negative Logik – was sie in der Praxis bedeutet

Negative Logik (Senke) bedeutet, dass jeder Ausgangskanal die negative/gemeinsame Seite der Last mit dem Ausgangsanschluss des Moduls verbindet. Die positive Versorgungsspannung kommt von der externen Stromversorgung des Benutzers direkt an eine Seite der Last. Wenn der Ausgang aktiviert wird, stellt der IC693MDL741 einen Strompfad von der Last über den Ausgangstransistor zum negativen Bus bereit und vervollständigt so den Stromkreis.

Diese Senkenanordnung ist der Standard für viele industrielle DC-Feldgeräte in japanischen und asiatischen Werkzeugmaschinenkonventionen. NPN-Magnetventile, Anzeigen und Relaisspulen, die für stromziehende Eingänge verdrahtet sind, werden ohne Polaritätsumkehr direkt an die Ausgänge des IC693MDL741 angeschlossen. Für stromliefernde (PNP) Lasten ist ein Zwischenrelais oder eine andere Modulvariante erforderlich.

Die externe 12-V- oder 24-V-Gleichstromversorgung des Benutzers versorgt alle Feldgeräte mit Strom. Der IC693MDL741 stellt nur den Schalttransistor bereit – von der Rückwandplatine wird keine Feldspannung abgeleitet.

Wichtige Spezifikationen

Zwei Achtergruppen – organisierte Verkabelung und Isolierung

Die 16 Ausgangspunkte sind in zwei gleiche Gruppen zu je 8 Punkten unterteilt. Jede Gruppe verfügt über einen eigenen gemeinsamen Ausgangsanschluss. Das heisst:

• Klarheit der Verkabelung:Gruppe 0 (Punkte 0–7) und Gruppe 1 (Punkte 8–15) sind an separate gemeinsame Stromanschlüsse angeschlossen. Feldgeräte in unterschiedlichen Spannungskreisen können unterschiedliche Gruppen nutzen, ohne dass es zu Kreuzkontaminationen kommt.
• Aktuelle Kapazität:Jeder gemeinsame Ausgang unterstützt maximal 2 A – 8 Ausgänge bei 0,5 A bei Volllast. Der gemeinsame Anschluss muss für die Gesamtlast aller 8 Punkte in dieser Gruppe unter Worst-Case-Bedingungen ausgelegt sein.
• Gruppenisolation:Die 500-V-Isolierung zwischen den beiden Gruppen ermöglicht innerhalb der Isolationsgrenze unterschiedliche externe Versorgungspotentiale für Gruppe 0 und Gruppe 1. Bei vollständig getrennten Laststromkreisen ist so eine sichere elektrische Trennung zwischen den Gruppen gegeben.

Anwendungsszenarien

Magnetventilsteuerung an einer Werkzeugmaschine:Die Steuerung der Serie 90-30 verwaltet 12 pneumatische Magnetventile (NPN, sinkend) über ein Werkstückspannsystem. Die beiden Gruppen des IC693MDL741 ermöglichen eine separate Steuerung der linken und rechten Klemmkreise mit einem gemeinsamen Anschluss pro Gruppe.

Steuerung der Anzeigetafel:Sechzehn Statusanzeigelampen auf einem Maschinenbedienfeld, das an die 16 Ausgangspunkte angeschlossen ist. LED-Anzeigen im IC693MDL741 ermöglichen es dem HMI-Bediener, den Durchgang der Lampenverkabelung während der Inbetriebnahme zu überprüfen, ohne ein separates Lampentestgerät zu benötigen.

Relaisspulenantrieb für Hochstromlasten:Der IC693MDL741 steuert 16 zwischengeschaltete Relaisspulen (24 VDC, sinkend). Die Relais schalten stromstärkere 240VAC-Motorschütze. Die 0,5 A pro Punkt bewältigen problemlos einen Standard-Relaisspulenstrom von 0,1–0,3 A.

FAQ

F1: Was ist der Unterschied zwischen IC693MDL741 (negative Logik) und IC693MDL740 (positive Logik)?

Der IC693MDL740 verwendet positive Logik (Sourcing) – seine Ausgänge versorgen die Last mit Strom vom positiven Bus. Der IC693MDL741 verwendet negative Logik (Senke) – seine Ausgänge bieten einen Rückweg für den Laststrom zum negativen Bus. Die Wahl hängt vollständig von der Verkabelungskonvention des Feldgeräts ab. NPN-Feldgeräte verwenden Sinking (IC693MDL741); PNP-Feldgeräte nutzen Sourcing (IC693MDL740). Überprüfen Sie vor der Auswahl die Spezifikationen des Feldgeräts und die vorhandenen Verkabelungsstandards.

F2: Kann der IC693MDL741 in jedem Steckplatz einer Grundplatte der Serie 90-30 installiert werden?

Ja. Der IC693MDL741 lässt sich in jedem E/A-Steckplatz einer Grundplatte der Serie 90-30 installieren – das Modul ist nicht steckplatzspezifisch. Der SPS-Programmierer weist dem Steckplatz in der Systemkonfiguration die E/A-Adressierung zu. Die Steckplatzposition bestimmt die E/A-Adresszuordnung, nicht die Modulfunktion.

F3: Welche externe Stromversorgung wird für die Feldschaltkreise des IC693MDL741 benötigt?

Der Benutzer muss eine externe 12-V- oder 24-V-DC-Stromversorgung für die Feldgeräte bereitstellen – der IC693MDL741 erzeugt intern keinen Feldstrom. Die externe Versorgungsspannung muss innerhalb des Betriebsbereichs des Moduls bleiben: 12 bis 24 V DC, mit einer Toleranz von +20 % und –15 %. Dies bedeutet, dass die Versorgung zwischen etwa 10,2 V und 28,8 V liegen kann und dennoch innerhalb der Spezifikation liegt.

F4: Welche Arten von Lasten kann der IC693MDL741 direkt mit 0,5 A pro Punkt antreiben?

Magnetventile (24 VDC, 0,1–0,4 A Spulenstrom), Anzeigelampen und LEDs (24 VDC, bis zu 0,5 A), Relaisspulen (24 VDC, 0,1–0,3 A) und kleine Schützspulen liegen alle innerhalb der Nennstromstärke von 0,5 A. Fügen Sie bei induktiven Lasten (Magnetspulen, Relaisspulen) Entstördioden über der Spule hinzu – Gegen-EMK beim Abschalten kann den Ausgangstransistor ohne Unterdrückung beschädigen. Motorlasten und große Schütze über 0,5 A erfordern Zwischenrelais.

F5: Sind Revisionssuffixe (741C, 741E, 741F, 741G) funktional gleichwertig?

Die Buchstabensuffixe (C, E, F, G) kennzeichnen Hardware-Revisionen des IC693MDL741. Alle Revisionen sind funktional gleichwertig – gleiche 16-Punkt-12/24-VDC-0,5-A-Negativlogik-Spezifikation, gleiche Verkabelung, gleiche Steckplatzkompatibilität. Überarbeitungen spiegeln interne Komponenten- oder Fertigungsaktualisierungen wider und wahren gleichzeitig die Abwärtskompatibilität. Für einen 741G-Ersatz in einem System, in dem zuvor ein 741C verwendet wurde, sind keine Programmänderungen erforderlich.
