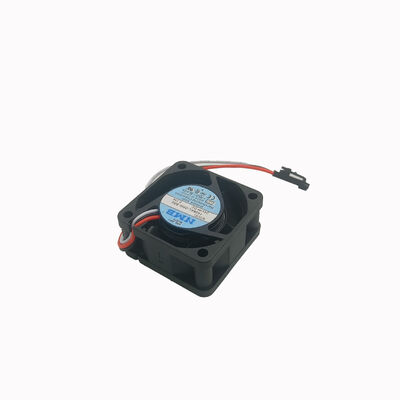

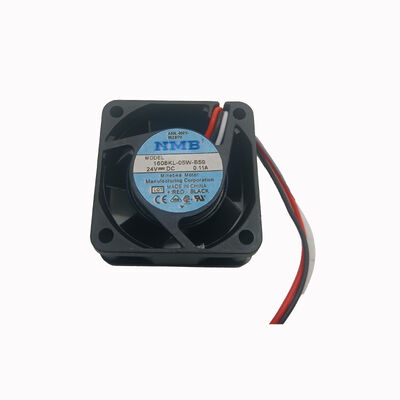

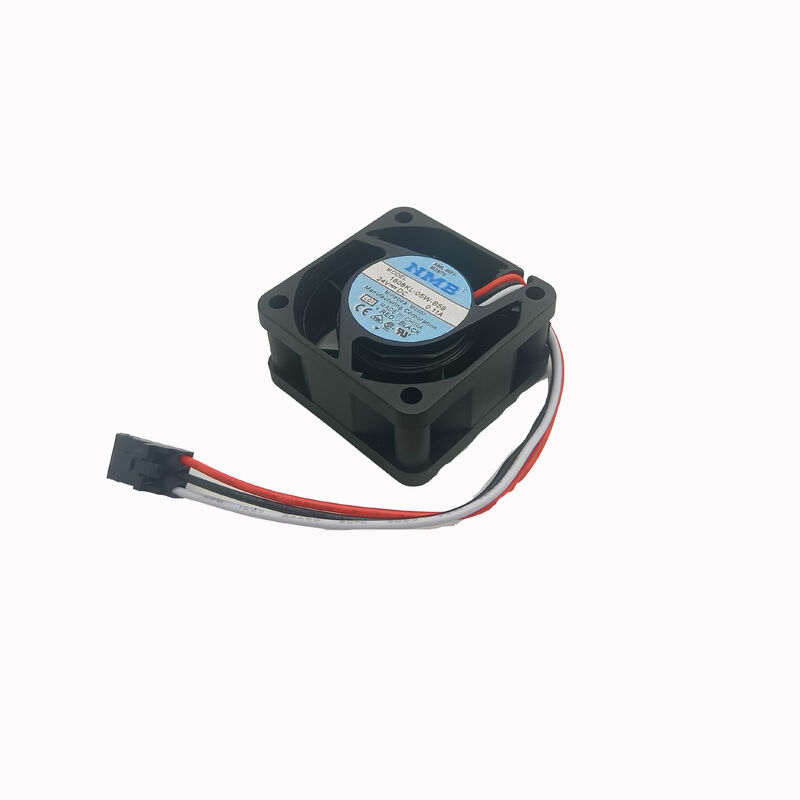

"Minebea NMB Fan 1608KL-05W-B59 1608KL05WB59

1608KL-05W-B59 NMB Minebea 40mm Gleichspannventilator 24V / 9.5 CFM / 3-Draht Alarm / Kugellager / FANUC 30i/31i/32i CNC Kühlung

Kompakter 40mm Gleichstromventilator für FANUC CNC Control Kühlung

Der 1608KL-05W-B59 ist NMBs 40×40×20mm Gleichstrom-Axialventilator für die 4020 (40mm Durchmesser, 20mm Tiefe) Montageposition.und Kleintelektronik-KühlungsanwendungenBei 24 V und mit einem 3-drahtigen verriegelten Rotor-Sensor-Ausgang ist dieser Ventilator speziell als FANUC-CNC-Kühlventilator identifiziert, der sich auf die FANUC-Baureihennummer A90L-0001-0528 bezieht.

Der 40mm-Formfaktor macht diesen Ventilator unsichtbar im Kontext großer Antriebskabinette. Er kühlt einzelne Module, Anzeigemaschinen,und kontrollieren PCBs aus nächster Nähe, anstatt ein ganzes Schrank zu belüften.

Schlüsselmerkmale

3-Draht-verriegelter Rotor-Sensor für die Überwachung von Lüfterfehlern

Der dritte Draht liefert das gesperrte Rotor-Sensorsignal ­ ein entscheidendes Merkmal für die Integration des FANUC-CNC-Systems:

FANUC CNC-Lüfter-Alarm:FANUC 30i, 31i und 32i-Serie CNC-Steuerungen überwachen die Lüftergeschwindigkeit Ausgang auf dem dritten Draht von Kühlventilatoren wie der 1608KL-05W-B59.Wenn die Lüftergeschwindigkeit unter den Schwellenwert fällt, der auf einen Lagerausfall oder eine Lüfterverstopfung hinweist, erzeugt die CNC einen Lüfterfehler-AlarmDiese Frühwarnung ermöglicht es dem Bediener, die Wartung zu planen, bevor eine wärmebedingte Schädigung der Steuerplatine auftritt.

Verriegelter Rotorschutz:Wenn der Ventilator vollständig stehengeblieben ist (verstopfte Klinge oder eingeklemmtes Lager), signalisiert der verriegelte Rotorausgang Nullgeschwindigkeit.Die meisten CNC-Systeme reagieren mit einem sofortigen Alarm, anstatt darauf zu warten, dass der thermische Schutz ausgelöst wird..

Anwendungen

FANUC CNC-Steuerplattenkühlung:40mm-Ventilatoren in Steuerbildschirmbaugruppen der FANUC-Serie 30i/31i/32i und Kühlpositionen für LCD-Panels.

mit einer Leistung von mehr als 50 W undZielgerichtete Kühlung für einzelne Leiterplatten, Achsensteuerkarten und Servo-Schnittstellen-Boards in FANUC-CNC-Steuerungen.

PCB-Kühlung für die Industrieelektronik:Allgemeine Anwendungen von 24 V DC 40 mm-Ventilatoren in industriellen Automatisierungssteuerungen, Antriebsschnittstellen und kompakter Steuerelektronik.

Häufig gestellte Fragen

F1: Welche FANUC-Modelle verwenden 1608KL-05W-B59 (A90L-0001-0528)?

Die 1608KL-05W-B59 ist für die FANUC-Baureihen 30i, 31i bestätigt,und 32i-CNC-Steuerungskonfigurationen speziell für LCD-Steuerungen und eigenständige CNC-Steuerungseinheiten (A02B-0303-C103 und zugehörige Baugruppennummern). Auch in fortgeschrittenen CNC-Konfigurationen eingesetzt, einschließlich 5-Achsen-Bearbeitungszentren, Mühlen-Turn-Systeme und Schleifmaschinensteuerungen mit diesen CNC-Serie.

F2: Welche Alarmcodes erzeugt ein ausfallender 1608KL-05W-B59 in einer FANUC-Steuerung?

Die FANUC-CNC-Steuerungen mit Lüfterüberwachung erzeugen Alarm DS0300 (Kühllüfter eingestellt) oder gleichwertige Systemwarncodes, wenn das Dreilüftlüftelfluggeschwindigkeitssignal Null Umdrehungen anzeigt.Dieser Alarm erscheint je nach Systemkonfiguration als gelbe Warnung oder Stopp-AchseEin FANUC DS0300-Alarm in einer Steuerung der 30i/31i/32i-Reihe zeigt direkt auf den Kühlventilator.

F3: Gibt es einen Unterschied zwischen 1608KL-05W-B59-L00 und 1608KL-05W-B59 ohne Suffix?

Das -L00-Suffix im Namenssystem von NMB kennzeichnet die Standardleitungslänge L00 zeigt typischerweise eine Standardleitungslänge an. Es gibt mehrere aktuelle Revisionen dieses Ventilators (0,08A und 0)..11A-Varianten).Bestätigen Sie die aktuelle Überarbeitung, die aus der Service-Dokumentation des FANUC-Systems verlangt wird, oder vergleichen Sie die aktuelle Spezifikation des ursprünglichen Lüfteretiketts mit verfügbaren Varianten.

F4: Kann 1608KL-05W-B59 in jeder Ausrichtung installiert werden?

Ja, Kugellagerventilatoren funktionieren zuverlässig in allen Anbauausrichtungen (horizontale, vertikale, umgekehrte).In FANUC-Steuerplattenbaugruppen, kann der Ventilator je nach spezifischer Bedieneinrichtung in unterschiedlicher Ausrichtung montiert werden die Kugellagerkonstruktion ist nicht orientierungsbeschränkt.
