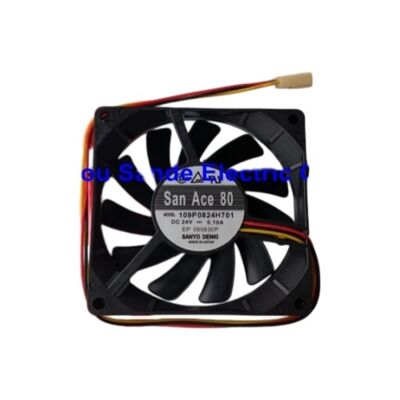

Sanyo Denki Lüfter 3-Draht DC24V 0,10A SanAce80 109P0824H701 Instock 1O9PO824H7O1

109P0824H701 Sanyo Denki San Ace 80 Slim Ventilator 80×80×15mm / 24V / 32.1 CFM / 31 dB / Kugellager / UL / CSA / TUV

San Ace 80 Slim - leise Leistung in 15 mm Tiefe

Der 109P0824H701 ist Sanyo Denkis 80mm schlanker Ventilator aus der San Ace 80-Serie ein 15mm tiefer Rohr-Axialventilator, der 32,1 CFM bei einem ruhigen 31 dB ((A) von einer 24V-Versorgung liefert.Die 15 mm Tiefe ist das definierende Merkmal: bei Standardventilatoren mit einer Tiefe von 80 mm mit einer Tiefe von 25 mm oder 38 mm passt der 109P0824H701 in flache Gehäuse, enge Lüftungsschleusen,und platzbeschränkte Plattenpositionen, bei denen ein Fan mit einer Standardtiefe von 80 mm nicht frei ist.

Der 2,4-Watt-Stromverbrauch und die Stromzufuhr von 100 mA machen ihn zu einem der effizienteren 80mm-Industrieventilatoren, wenn mehrere Ventilatoren eine 24V-Stromversorgung mit begrenztem Gesamtstrombudget teilen.

Schlüsselmerkmale

3-Draht-Geschwindigkeitssensor für die Überwachung

Der dritte Draht gibt ein Fahrtmessersignal aus, das proportional zur Lüftergeschwindigkeit ist:

Geschwindigkeitsüberwachung:Die Tach-Ausgabe ermöglicht es dem Host-System, die tatsächlichen Umdrehungsfrequenzen des Ventilators zu überwachen, um zu bestätigen, dass der Ventilator mit der richtigen Geschwindigkeit arbeitet und eine allmähliche Geschwindigkeitsreduktion durch Lagerverschleiß vor einem vollständigen Ausfall zu erkennen.

Alarm für Lüfterfehler:Systeme mit Lüfterfehlerüberwachung verwenden das Tachosignal, um Lüfterfehler zu erkennen.die Ausgangsfrequenz des Impulses beträgt etwa 103 Hz (wenn zwei Impulse pro Umdrehung) gut innerhalb der Fähigkeit der Standard-Mikrocontroller-Timer-Eingänge.

Anwendungen

Server- und RechenzentrumsausrüstungBlade-Serverkühlung, 1U- und 2U-Server-Chassis und Netzwerkgeräte mit schlanken 80mm-Ventilatoren in höhenbeschränkten Rackpositionen.

Telekommunikationsinfrastruktur:Elektronik für Basisstationen, Zentralausrüstung und Netzwerkchassis für Träger, die schmale Ventilatoren mit langer Lebensdauer und Tachomonitoring erfordern.

mit einer Leistung von mehr als 50 WPanel-Mount-Kühlung in Automatisierungsteuerungen, Antriebselektronik und industriellen Computergehäusen mit begrenzter Lüfterhöhle.

Elektronik für medizinische Geräte:Stromversorgung und Kühlung der Elektronik in kompakten medizinischen Geräten, bei denen leise Betrieb (31 dB) und UL-Zertifizierung erforderlich sind.

Häufig gestellte Fragen

F1: Warum wählen Sie den 15mm tiefen 109P0824H701 über einen 25mm tiefen 80mm Ventilator?

Der Hauptgrund ist physikalisch: Wenn die verfügbare Lüfterhöhlendiefe 1524mm beträgt, passt ein 25mm-Lüfter nicht.Die 109P0824H701 ist auch leiser als viele 25mm-Ventilatoren bei der gleichen Spannung die 31 dB ((A) Geräuschbewertung spiegelt die untere Blattbelastung auf einem schlanken Räder wider. Kompromiss: weniger Luftstrom als bei einem Volltiefenventilator bei gleicher Spannung. Bestätigen Sie, dass die reduzierte CFM die thermischen Anforderungen erfüllt, bevor Sie die schlanke Variante angeben.

F2: Worauf beruht die Lebensdauer von 40.000 Stunden?

Die Lebensdauer von Sanyo Denki beträgt 40.000 Stunden bei einer angenommenen Betriebstemperatur.die tatsächliche Lebensdauer kann deutlich kürzer sein als bei 25°CIn Anlagen, in denen die Umgebungstemperatur der Lüfterhöhle erhöht ist (30-50°C), wird die Lebensdauer proportional verkürzt.Planerter Austausch bei der nächsten geplanten Wartung ist dem Betrieb bis zum Ausfall vorzuziehen.

F3: Wirkt sich die Mindestbetriebsspannung von 14 V erheblich auf die Leistung aus?

Bei 14 V (58% des bewerteten 24 V) läuft der Ventilator bei ca. 1800 RPM, deutlich unter der bewerteten Geschwindigkeit, mit reduziertem Luftstrom.der Ventilator wird zuverlässig bei 14 V gestartet und aufrechterhaltenDie Obergrenze von 27,6 V (115% von 24 V) sorgt für einen sicheren Betrieb unter vorübergehenden Überspannungsbedingungen.

F4: Ist 109P0824H701 ein direkter Ersatz für andere 80×80×15mm-Ventilatoren derselben Spannungsklasse?

Die physikalische Kompatibilität erfordert eine Übereinstimmung der 80×80×15mm-Flächenmaße und eine Gleichspannungsversorgung von 24 V.Die elektrische Kompatibilität erfordert, dass der 3-drahtige Stecker des Ersatzwegventilators mit dem Paarungsstecker in der Ausrüstung übereinstimmt. Einige Ventilatoren verwenden unterschiedliche Steckgehäuse.- Bestätigen Sie, dass die Rotationsrichtung der Klinge mit der des Originals übereinstimmt: die umgekehrte Luftströmungsrichtung verringert die effektive Kühlung.Die Sanyo Denki San Ace 80-Serie-Varianten decken eine Reihe von Geschwindigkeiten und Luftströmungsniveaus innerhalb der gleichen 80×80×15mm-Footprint ab.
