SANYO Denki SanAce120WF Achsabflussventilator DC24V 0,32A 9WF1224H1D03 9WF1224H1DO3 günstiger Preis

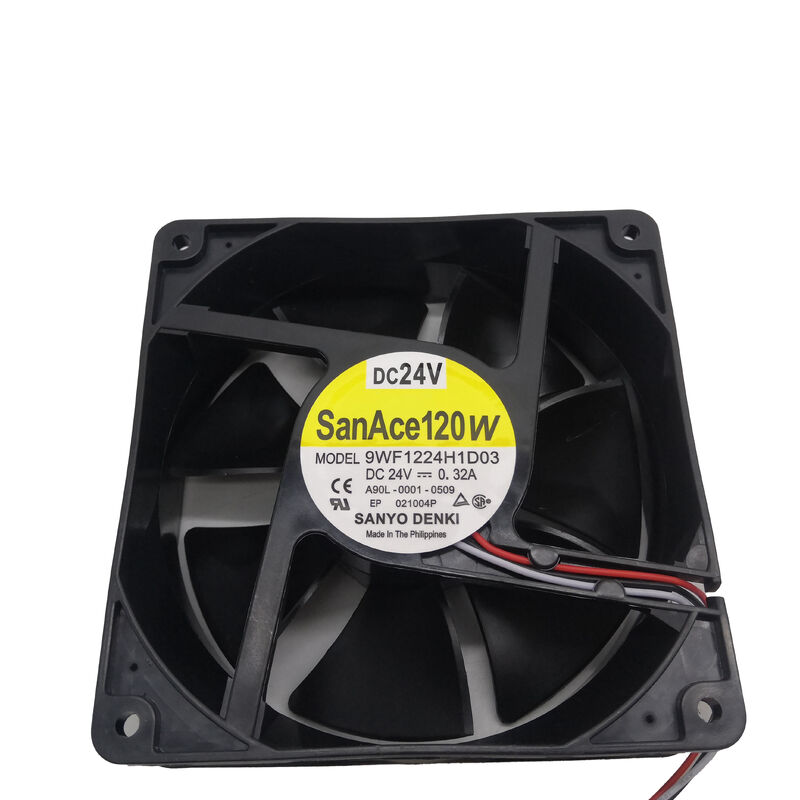

9WF1224H1D03 | Sanyo Denki SanAce120 W ölbeständiger Lüfter – 24 V / 0,32 A / 254 CFM / 120 mm / 3-Draht / Kugellager

Ölbeständiger Industrieventilator – Wo Standardventilatoren versagen

Der 9WF1224H1D03 ist der ölbeständige 24-V-DC-Lüfter SanAce120 W von Sanyo Denki – ein 120-mm-Lüfter, der speziell für Umgebungen entwickelt wurde, in denen Standardlüfter aufgrund von Ölverschmutzung ausfallen. Innenräume von Werkzeugmaschinen, Servoantriebsschränke neben Kühlmittelsystemen und Ölnebelumgebungen in metallverarbeitenden Betrieben setzen Kühlventilatoren Schmieröl, Schneidölnebel und Kühlmittelaerosolen aus. Ein Standardlüfter absorbiert dieses Öl im Laufe der Zeit in seine Motorwicklungen und Lagerdichtungen, was schließlich zu einem Ausfall der Motorisolierung oder einem vorzeitigen Lagerausfall führt.

Die öldichte Konstruktion („W“-Serie) dichtet den Motor und die Lagerhohlräume gegen das Eindringen von Öl ab – der 9WF1224H1D03 behält seine elektrische Isolationsintegrität und Lagerschmierung in diesen kontaminierten Umgebungen bei.

Wichtige Spezifikationen

3-Draht-Pulssensor – Geschwindigkeitsüberwachung mit Schutz

Pulssensorausgang:Der dritte Draht liefert ein Impulssignal proportional zur Lüftergeschwindigkeit – das Hostsystem (FANUC-Verstärker oder Antriebsregler) überwacht diese Impulsfrequenz, um den Lüfterbetrieb zu bestätigen.

Schutz vor blockiertem Rotor:Wenn der Lüfter ausfällt, verhindert die Schutzschaltung bei blockiertem Rotor ein Durchbrennen des Gleichstrommotors, indem sie den Strom begrenzt. Diese Schutzfunktion gewährleistet die Integrität des Motors auch im Falle einer vorübergehenden Blockierung der Klinge durch Schmutzansammlungen.

Verpolungsschutz:Der Motorstromkreis verhindert versehentliches Verpolen während der Installation oder Wartung – ein kleiner, aber praktischer Schutz im Außendienst.

Anwendungen

Kühlung des FANUC CNC-Servoverstärkers:A90L-0001-0509-Lüfterersatz in FANUC-Servoverstärkermodulen der Serien Alpha und Beta – der 9WF1224H1D03 ist der Sanyo Denki-Lüfter, der als von FANUC spezifizierte Kühlkomponente bestätigt wurde.

Antriebsschränke für Industriemaschinen:Servoantriebs- und Spindelantriebsgehäuse, die auf oder neben CNC-Bearbeitungszentren und Drehzentren montiert sind – wo trotz Gehäuseabdichtung Ölnebel aus dem Schneidbereich in das Gehäuse eindringt.

Kühlung der Stromversorgung in ölverseuchten Umgebungen:Industriestromversorgungen, Leistungsstufen für Schweißgeräte und Plasmaschneidstromversorgungen für den Einsatz in metallverarbeitenden Umgebungen mit Ölnebel.

CNC-Schleif- und Honmaschinenantriebe:Elektrische Gehäuse von Präzisionsschleif- und Honmaschinen, in denen Schleifflüssigkeitsnebel und Ölschmiermitteldampf die Kühlventilatoren erreichen.

FAQ

F1: Wie hoch ist die Ölbeständigkeit von 9WF1224H1D03 – ist es IPxx-zertifiziert?

Die ölbeständige Kennzeichnung der W-Serie von Sanyo Denki weist auf eine Motorwicklungs- und Lagerabdichtung für Ölnebel- und Spritzumgebungen hin – ihr wird normalerweise keine bestimmte IP-Schutzart im gleichen Format wie den Gehäuseschutzklassifizierungen zugewiesen. Die ölbeständige Konstruktion bietet Schutz vor Ölnebel, leichten Spritzern und Ölaerosolkontakt statt dem Eintauchen in Öl. Spezifische Informationen zur IP-Schutzklasse finden Sie in der technischen Dokumentation der SanAce 9WF-Serie von Sanyo Denki.

F2: Welcher FANUC-Antriebsalarm weist darauf hin, dass der Lüfter 9WF1224H1D03 (A90L-0001-0509) ausgefallen ist?

FANUC-Servoverstärker, die den 3-Draht-Impulsausgang überwachen, erzeugen SV0430 (Lüfterausfall) oder gleichwertige Verstärkerlüfteralarme, wenn das Geschwindigkeitssignal auf Null fällt. Abhängig von den FANUC-Parametereinstellungen kann der Alarm den Weiterbetrieb bei reduzierter Last ermöglichen oder eine Schutzabschaltung einleiten. Ersetzen Sie den Lüfter und setzen Sie den Alarm zurück, um den vollen Nennbetrieb wiederherzustellen.

F3: Kann 9WF1224H1D03 in einer Standardanwendung (nicht ölbeständig) installiert werden?

Ja – ein ölfester Lüfter bietet in trockener Umgebung die gleiche oder eine bessere Leistung als ein Standardlüfter. Die öldichte Versiegelung beeinträchtigt die Kühlleistung in sauberen Umgebungen nicht. Die Spezifikationen für einen Luftstrom von 254 CFM und eine Lebensdauer von 40.000 Stunden gelten unabhängig davon, ob sich die Installation in einer ölverunreinigten oder sauberen Umgebung befindet.

F4: Wie hoch ist die Stromaufnahme von 9WF1224H1D03 beim Start im Vergleich zum stationären Zustand?

Bürstenlose Gleichstromlüfter können beim Start kurzzeitig einen höheren Einschaltstrom aufnehmen – typischerweise das Zwei- bis Dreifache des Dauerstroms in den ersten paar Millisekunden, bis der Motor seine Drehzahl erreicht. Der Dauerstrom beträgt 0,32 A bei einer Nennspannung von 24 V. Netzteile oder Sicherungen im Lüfterversorgungskreis müssen den Einschaltstrom ohne Fehlauslösung abfangen. Eine für mindestens 0,5–1,0 A Dauerleistung ausgelegte Versorgung für die 24-V-Versorgungsschiene des 9WF1224H1D03 ist zur Bewältigung von Starttransienten geeignet.
