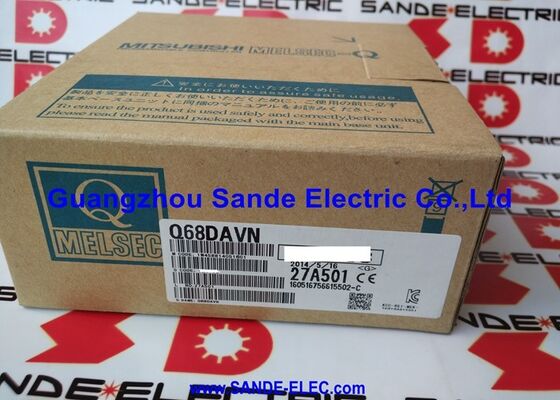

MITSUBISHI PLC MODULE D/A Konverter-Einheit Q68DAVN

Mitsubishi Q68DAVN | MELSEC-Q 8-Kanal ±10 V Digital-Analog-Ausgangsmodul – 16 Bit / hohe Auflösung / kurzschlussgeschützt

8 analoge Spannungsausgänge – von digitalen Werten zu Feldsignalen

Der Q68DAVN bietet acht unabhängige analoge ±10-V-DC-Ausgangskanäle für die Mitsubishi MELSEC-Q SPS-Plattform. Jeder Kanal akzeptiert einen vorzeichenbehafteten binären 16-Bit-Digitalwert von der CPU der Q-Serie und wandelt ihn in eine proportionale analoge Spannung um. Diese analoge Spannung treibt Feldgeräte an, die einen kontinuierlich variablen Spannungssollwert benötigen – Servoverstärker, Proportionalventilsteuerungen, Drehzahlreferenzen für Antriebe mit variabler Frequenz und Prozessregelkreise.

Zwei Auflösungsmodi erweitern die Anwendbarkeit des Moduls bei unterschiedlichen Präzisionsanforderungen. Der Standardmodus bildet −4.096 bis +4.095 digitale Zählwerte über den ±10-V-Ausgangsbereich ab – effektive Ausgangsauflösung von 12 Bit. Der hochauflösende Modus erhöht diesen Wert je nach Konfiguration auf –12.288 bis +12.287 oder –16.384 bis +16.383 und liefert feinere Ausgangsspannungsschritte für Präzisionssteuerungsanwendungen, bei denen die Standardauflösung nicht ausreicht.

Der Ausgangskurzschlussschutz verhindert Schäden am Modul, wenn ein Ausgang versehentlich gegen Erde oder eine andere Spannung kurzgeschlossen wird – ein Fehlermodus, der andernfalls den Ausgangskreis zerstören würde. Die Schutzschaltung begrenzt den Ausgangsstrom und schützt den DAC und die Ausgangsstufe, während der Fehler vorliegt. Dieser Schutz ersetzt nicht die ordnungsgemäße Verkabelung vor Ort, bietet jedoch einen Sicherheitsspielraum bei Inbetriebnahme und Verkabelungsfehlern.

Wichtige Spezifikationen

Hinweise zur Verdrahtungsklemme

Der Q68DAVN verwendet Crimp-Anschlussklemmen. FG-Klemmen (Rahmenerdung) akzeptieren: R1.25-3-, 1.25-YS3-, RAV1.25-3- oder V1.25-YS3A-Crimpklemmen. Alle anderen Signalklemmen akzeptieren nur R1.25-3-Crimpklemmen – ummantelte (isolierte) Crimpklemmen können nicht an Signalklemmen verwendet werden. Hierbei handelt es sich um eine Einschränkung der Verkabelungsspezifikation und nicht um eine Empfehlung: Die Verwendung des falschen Klemmentyps birgt die Gefahr unzuverlässiger Verbindungen oder einer physischen Nichtkonformität mit der Klemmenleiste des Moduls.

EEPROM-Schreibbeständigkeit – eine Überlegung zur Parameterverwaltung

Der Q68DAVN speichert Kanalparameter (Ausgabebereichseinstellungen, Ausgangsfreigabekonfiguration) im EEPROM mit einer maximalen Schreibdauer von 100.000 Vorgängen. Diese Grenze gilt für das modulinterne EEPROM, nicht für die analogen Ausgangswerte selbst. SPS-Programme, die Modulparameter kontinuierlich schreiben (statt einmal während der Inbetriebnahme), können diese Grenze bei längerem Betrieb ausschöpfen. Entwerfen Sie das Programm so, dass Parameter nur dann geschrieben werden, wenn sie sich ändern, und nicht bei jedem Scanzyklus.

FAQ

F1: Was ist der Unterschied zwischen dem Standardauflösungsmodus und dem hochauflösenden Modus beim Q68DAVN?

Im Standardauflösungsmodus umfasst die Digital-Analog-Umwandlung –4.096 bis +4.095 Zählimpulse über den ±10-V-Ausgangsbereich – etwa 2,44 mV pro Zählimpuls. Im hochauflösenden Modus wird derselbe ±10-V-Bereich einem größeren digitalen Zählbereich (bis zu –16.384 bis +16.383) zugeordnet, wodurch feinere Spannungsschritte pro Zählung erzeugt werden – etwa 0,61 mV pro Zählung. Wählen Sie den hochauflösenden Modus für Anwendungen, bei denen eine feine Ausgabeauflösung wichtig ist, wie z. B. präzise Bewegungssollwerte oder enge Prozessregelkreise.

F2: Welchen Mindestlastwiderstand benötigt der Q68DAVN-Ausgang?

Die Ausgangsspezifikation erfordert einen Mindestlastwiderstand von 1 kΩ. Der Anschluss von Lasten unter 1 kΩ kann dazu führen, dass die Ausgangsspannung vom Sollwert abweicht oder den Kurzschlussschutz aktiviert. Es werden hochohmige Lasten bis zu 1 MΩ unterstützt – der Ausgangspuffer kann diesen Bereich zuverlässig steuern. Stellen Sie vor der Verkabelung sicher, dass die Eingangsimpedanz des angeschlossenen Geräts zwischen 1 kΩ und 1 MΩ liegt.

F3: Bietet der Q68DAVN einen Stromschleifenausgang (4–20 mA)?

Der Q68DAVN bietet nur einen Spannungsausgang (–10 V bis +10 V DC). Für Stromschleifen-Analogausgänge (4–20 mA) auf der MELSEC-Q-Plattform bietet Mitsubishi spezielle Stromausgangs-DA-Module an. Bestätigen Sie den vom angeschlossenen Feldgerät benötigten Ausgangstyp – ein Spannungs-DA-Modul kann ohne zusätzliche Signalumwandlung kein Stromschleifenmodul ersetzen.

F4: Was passiert, wenn ein Q68DAVN-Ausgang gegen Masse kurzgeschlossen wird?

Die Kurzschlussschutzschaltung begrenzt den Ausgangsstrom, um die Ausgangsstufe des Moduls zu schützen. Während des Kurzschlusses bricht die Ausgangsspannung zusammen, die interne Schaltung wird jedoch nicht beschädigt. Wenn der Kurzschluss beseitigt ist, kehrt der Ausgang auf den befohlenen Wert zurück. Abhängig von der Diagnosekonfiguration empfängt das SPS-Programm möglicherweise ein Modulfehlersignal, das auf den Kurzschlusszustand hinweist. Beheben Sie immer den Verdrahtungsfehler, bevor Sie das Modul wieder in den Normalbetrieb versetzen.

F5: Wie viele Q68DAVN-Module können in einem MELSEC-Q-System installiert werden?

Der Q68DAVN lässt sich in jedem verfügbaren Steckplatz für intelligente Funktionsmodule in einer MELSEC-Q-Hauptbasis oder Erweiterungsbasis installieren. Die maximale Anzahl an Modulen wird durch die maximale Anzahl intelligenter Module der Q-Serie-CPU (normalerweise bis zu 64 intelligente Module pro CPU, abhängig vom CPU-Typ) und durch die Gesamtanzahl der Steckplätze der Basiseinheit begrenzt. Jeder Q68DAVN belegt einen Steckplatz. Bestätigen Sie den Grenzwert für intelligente Module der jeweiligen CPU im Benutzerhandbuch der MELSEC-Q-CPU, bevor Sie ein System mit mehreren Modulen konfigurieren.
