"Minebea NMB Fan 3106KL-05W-B59 3106KL05WB59 31O6KL-O5W-B59

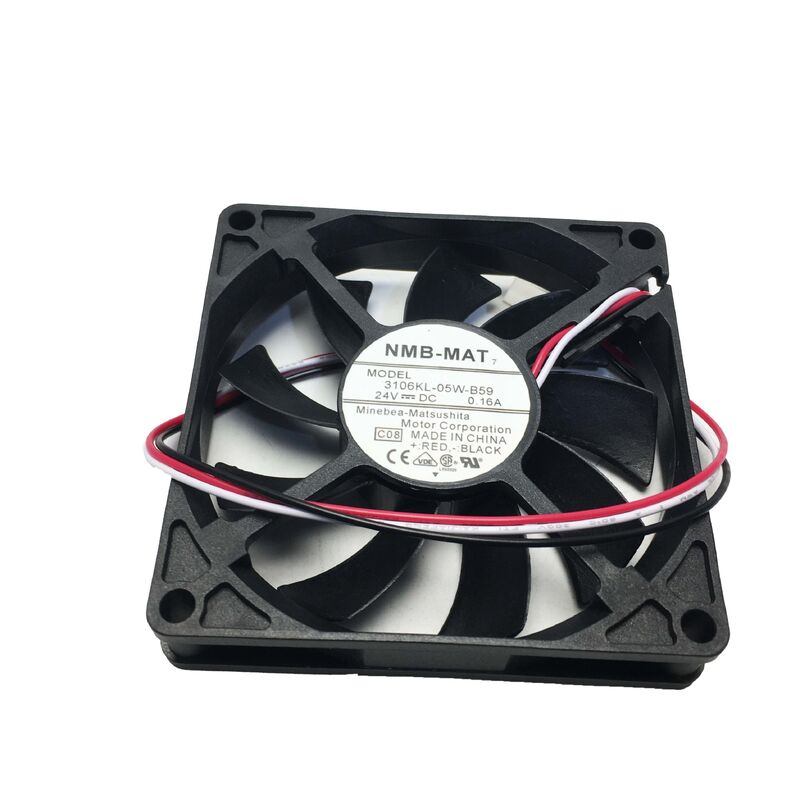

3106KL-05W-B59 | NMB Minebea 80 mm schlanker DC-Lüfter – 24 V / 32,8 CFM / 3000 U/min / Kugellager / 70.000 Stunden / FANUC A90L-0001-0422

NMB 80-mm-Slim-Lüfter – langlebige industrielle Kühlung bei 15 mm Tiefe

Der 3106KL-05W-B59 ist ein 80×80×15 mm schlanker DC-Axiallüfter von NMB Technologies – einem der bekanntesten Lüfterhersteller der Branche. Die geringe Tiefe von 15 mm macht diesen Lüfter zur Standardwahl für flache Schalttafelpositionen, Telekommunikationsgehäuse, Server-Hardware und Industrieanlagen, bei denen standardmäßige 25 mm oder 38 mm tiefe 80 mm-Lüfter die verfügbare Einbautiefe überschreiten.

Der herausragende Wert dieses Lüfters ist seine Lebensdauer: 70.000 Stunden (L10 bei 25 °C), was für einen 80-mm-Industrielüfter außergewöhnlich ist. Bei einem Dauerbetrieb rund um die Uhr entspricht dies etwa 8 Jahren theoretisch störungsfreiem Betrieb – eine direkt relevante Spezifikation für Industrieanlagen, die ohne regelmäßige Wartungsfenster kontinuierlich laufen.

Wichtige Spezifikationen

3-Draht-Sensor für blockierten Rotor

Der dritte Draht stellt einen Sensorausgang für blockierten Rotor bereit, sodass das Hostsystem den Lüfterbetrieb überwachen kann:

In FANUC-Systemen:FANUC CNC-Steuerungen und Verstärker mit den Lüfterreferenzen A90L-0001-0422 überwachen das dritte Drahtgeschwindigkeitssignal. Wenn das Signal auf Null fällt (gebläse blockiert), generiert die Steuerung einen Lüfterfehleralarm und warnt den Bediener, bevor die Hitze ein kritisches Niveau erreicht.

In Industrieanlagen, die nicht von FANUC stammen:Jedes System mit einem Lüfter-Tachometereingang kann den Geschwindigkeitsausgang des 3106KL-05W-B59 zur Überwachung des Lüfterzustands überwachen. Bei 2-Draht-Anwendungen, bei denen keine Fehlerüberwachung erforderlich ist, kann der dritte Draht auch unbeschaltet bleiben.

Anwendungen

Kühlung des Servoverstärkers der FANUC Alpha-Serie:Austausch des internen Kühlventilators in Servoverstärkermodulen (SAM), Spindelverstärkermodulen (SPM) und Stromversorgungsmodulen (PSM) der FANUC Alpha-Serie – Aufrechterhaltung der thermischen Bedingungen in diesen CNC-Antriebsmodulen mit hoher Auslastung.

Industrielle Telekommunikationsausrüstung:Flache 80-mm-Lüfterposition in Telekommunikations-Rackgeräten, Basisstationselektronik und Carrier-Grade-Netzwerkhardware.

Antriebsschränke für CNC-Werkzeugmaschinen:Gezielte Modulkühlung innerhalb von Laufwerksgehäusen – die schlanke Tiefe von 15 mm passt zu standardmäßigen 80-mm-Montagepositionen in kompakten Laufwerksgehäusen.

FAQ

F1: Wie lautet der FANUC-Alarmcode, wenn 3106KL-05W-B59 (A90L-0001-0422) ausfällt?

FANUC-Servoverstärkermodule erzeugen SV0430-Alarme (Lüfter gestoppt) oder Verstärker-Übertemperaturalarme, wenn der Kühllüfter ausfällt. Der A90L-0001-0422-Lüfter in den Servomodulen der Alpha-Serie löst direkt den Verstärkerschutz aus – eine verminderte Kühlung durch einen ausgefallenen Lüfter geht typischerweise dem Alarm mit intermittierenden Übertemperaturwarnungen bei hoher Last voraus, bevor der Lüfter vollständig ausfällt.

F2: Ist 3106KL-05W-B59 das gleiche Lüftergehäuse wie Panaflo FBK08T24HS?

Ja – die A90L-0001-0422-Lüfter von FANUC wurden sowohl von NMB (3106KL-05W-B59) als auch von Panaflo (FBK08T24HS) bezogen. Bei beiden handelt es sich um 80×80×15 mm große 24-V-DC-Lüfter mit 3-Draht-Ausgang mit verriegeltem Rotor, die die gleichen FANUC-Modulpositionen bedienen. Beide Versionen des Herstellers sind als Ersatz akzeptabel; Stellen Sie vor der Installation sicher, dass der Anschluss mit dem Lüfteranschluss des jeweiligen FANUC-Moduls übereinstimmt.

F3: Wie schneidet der 3106KL-05W-B59 (80 mm) im Vergleich zum 1608KL-05W-B59 (40 mm) im FANUC-Kühlökosystem ab?

Bei beiden handelt es sich um schlanke NMB-DC-Lüfter mit 3-Draht-Sensoren für blockierte Rotoren für FANUC-Systeme – der 3106KL-05W-B59 ist die 80-mm-Variante (32,8 CFM, FANUC A90L-0001-0422) und der 1608KL-05W-B59 ist die 40-mm-Variante (9,5 CFM, A90L-0001-0528). Sie bedienen verschiedene Modulpositionen in FANUC-CNC-Systemen. Überprüfen Sie im Wartungshandbuch des jeweiligen FANUC-Moduls, welche Lüfterbaugruppennummer erforderlich ist.

F4: Kann 3106KL-05W-B59 mit einer 12-V-Versorgung in Geräten mit reiner 12-V-Stromversorgung betrieben werden?

Der Betriebsspannungsbereich von 10 V bis 27,6 V umfasst 12 V – der Lüfter startet und läuft bei 12 V. Bei 12 V (50 % von 24 V) läuft der Lüfter mit etwa 1500 U/min (50 % von 3000 U/min) und liefert etwa 16–18 CFM – etwa die Hälfte des Nennluftstroms. Für Anwendungen, die die vollen 32,8 CFM erfordern, sind 24 V erforderlich. Das Minimum von 10 V garantiert einen zuverlässigen Start und dauerhaften Betrieb bei dieser niedrigeren Spannung.
