Minebea NMB-MAT Lüfter 1608KL-05W-B39 1608KL05WB39 16O8KL-O5W-B39

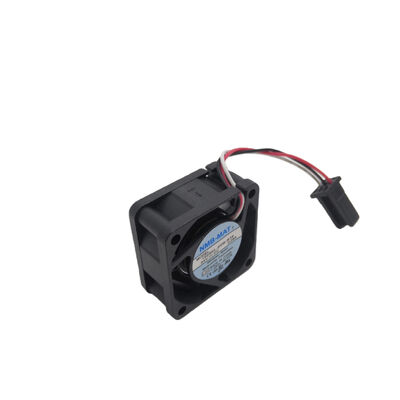

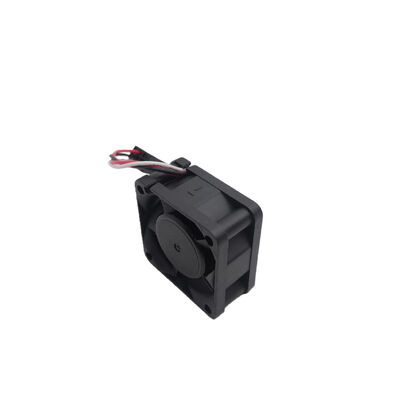

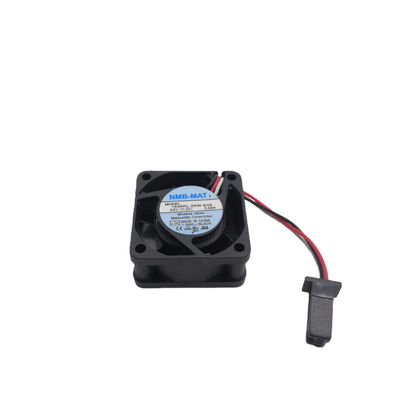

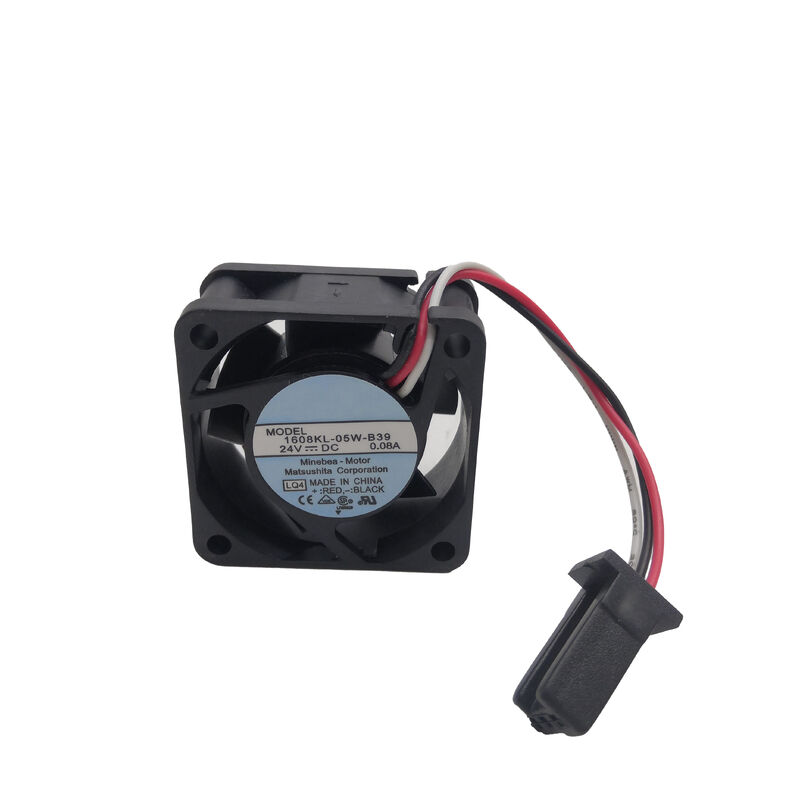

1608KL-05W-B39 | NMB Minebea 40-mm-DC-Lüfter – 24 V / 7,4 CFM / 6500 U/min / 25,5 dB / 3-Draht / FANUC A90L-0001-0510

NMB 40-mm-FANUC-Lüfter – gleiches Gehäuse, anderer Anschluss als B59

Der 1608KL-05W-B39 ist der 40×40×20 mm DC-Axiallüfter von NMB, der seine Kernspezifikationen mit dem 1608KL-05W-B59 teilt – das gleiche Lüftergehäuse, die gleiche 24-V-Versorgung, die gleiche Drehzahl von 6500 U/min, der gleiche Luftstrom von 7,4 CFM und der gleiche 3-Draht-Sensorausgang für blockierten Rotor. Der Unterschied liegt im Stecker: Das Suffix B39 kennzeichnet ein anderes Steckergehäuse am Kabelanschluss des Lüfters im Vergleich zur Suffix-Variante B59.

Diese Anschlussunterscheidung bestimmt, mit welcher FANUC-Baugruppennummer der Lüfter kompatibel ist: Der 1608KL-05W-B39 ist FANUC A90L-0001-0510 zugeordnet, während der 1608KL-05W-B59 A90L-0001-0528 zugeordnet ist. Beide bedienen 40-mm-Kühlpositionen in FANUC-CNC-Geräten – unterschiedliche Modultypen erfordern den jeweils passenden Anschluss.

Wichtige Spezifikationen

B39-Stecker vs. B59-Stecker – wie man sie unterscheidet

Das B-Suffix in der NMB-Lüfterbezeichnung identifiziert die Konfiguration des Steckers und der Kabelbaugruppe – insbesondere den Typ des Steckergehäuses und die Kabellänge:

B39-Stecker:Die B39-Variante verwendet ein Steckerformat, das mit den Lüfterbaugruppen FANUC A90L-0001-0510 kompatibel ist – das spezifische Gehäuse passt in die Lüfteranschlussbuchse des entsprechenden FANUC-Moduls.

B59-Stecker:Die B59-Variante verwendet ein anderes Steckergehäuse, kompatibel mit FANUC A90L-0001-0528-Baugruppen.

Beide Anschlüsse halten physisch 3 Drähte; Beide passen zu 3-poligen Lüfterbuchsen. Der Unterschied besteht in der Gehäusegeometrie und dem Verriegelungsmechanismus – beide können nicht austauschbar verwendet werden. Vergewissern Sie sich vor der Bestellung, welche FANUC-Baugruppennummer der ausgefallene Lüfter auf dem Etikett des Moduls oder im Servicehandbuch trägt.

Anwendungen

Kühlung des FANUC CNC-Moduls:Direkter Ersatz in FANUC CNC-Steuerungsbaugruppen und Anzeigeeinheiten mit der Referenznummer A90L-0001-0510 – dieselben Anwendungen wie die B59-Variante, jedoch für Module, die den B39-Anschluss erfordern.

Interne Kühlung des FANUC-Servo- und Antriebsmoduls:40-mm-Lüfter in kompakten Servoantriebs- und CNC-Schnittstellenkarten – der kleine Formfaktor kühlt bestimmte Leiterplattenpositionen und wärmeerzeugende Komponenten aus nächster Nähe.

Industrielle Elektronikgehäuse:Kompakte Lüfter mit 24-V-Stromversorgung werden in Automatisierungssteuerungen, Stromversorgungsplatinen und eingebetteter Steuerelektronik positioniert, wobei 40 mm das verfügbare Montageformat ist.

FAQ

F1: Wie bestätige ich, ob mein FANUC-Modul 1608KL-05W-B39 (B39) oder 1608KL-05W-B59 (B59) erfordert?

Überprüfen Sie die FANUC-Baugruppennummer auf dem Etikett des fehlerhaften Lüfters oder in der Dokumentation zur Lüfterbaugruppe des Moduls: A90L-0001-0510 erfordert B39; A90L-0001-0528 erfordert B59. Wenn das Lüfteretikett nicht lesbar ist, überprüfen Sie anhand des FANUC-Ersatzteilhandbuchs oder der Wartungsdokumentation des jeweiligen Moduls, welche Baugruppennummer angegeben ist.

F2: Was ist der praktische Leistungsunterschied zwischen 1608KL-05W-B39 und 1608KL-05W-B59?

Keine – beide Lüfter haben identische elektrische Spezifikationen: 24 V DC, 7,4 CFM, 6500 U/min, 25,5 dB(A), 42,2 Pa, 50.000 Stunden Lebensdauer, 3-Draht-Sensor für blockierten Rotor. Die Bezeichnungen B39 und B59 geben nur den Steckertyp an. Die Kühlleistung ist bei beiden Varianten identisch; Lediglich die Steckerschnittstelle unterscheidet sich.

F3: Verfügt der 1608KL-05W-B39 über einen automatischen Neustartschutz?

Der Rotorblockierungsschutz von NMB in der 1608KL-Serie verhindert ein Durchbrennen des Motors, wenn der Lüfter blockiert ist, startet aber nicht automatisch neu – der Lüfter erfordert für einen Neustart die Beseitigung des Blockierzustands (Blockierung) und das Aus- und Wiedereinschalten der Versorgungsspannung. In FANUC-Systemen schaltet die Modulschutzschaltung normalerweise die Lüfterversorgung ab, wenn ein Blockierungsalarm erkannt wird, und startet sie beim nächsten Einschaltzyklus neu. Bestätigen Sie das Lüfter-Energieverwaltungsverhalten des jeweiligen FANUC-Moduls anhand des Servicehandbuchs des Moduls.

F4: Welches Wartungsintervall wird für 1608KL-05W-B39 im FANUC CNC-Service empfohlen?

FANUC empfiehlt im Allgemeinen eine regelmäßige Inspektion und den Austausch der Lüfter in regelmäßigen Wartungsintervallen – typischerweise 3–5 Jahre oder 20.000–30.000 Betriebsstunden, abhängig vom spezifischen Modul und der Betriebsumgebung. Staubige oder ölverschmutzte Umgebungen beschleunigen den Lagerverschleiß und die Verunreinigung der Lagerdichtungen und verkürzen die Lebensdauer unterhalb der L10-Spezifikation von 50.000 Stunden. Die jährliche Druckluftreinigung der zugänglichen Lüfterflächen (bei ausgeschaltetem Gerät) verlängert die Lebensdauer, indem die thermische Belastung durch Staubansammlung reduziert wird.
