FANUC ID64D Eingangsmodule A03B-0801-C127 A03B0801C127 AO3B-O8O1-C127

FANUC A03B-0801-C127 | ID64D 64-Kanal-24-V-DC-Digitaleingangsmodul – Serie 10/11/15 / 20 ms / SPS-Rückwandplatine / Eingestellt

64 digitale Eingänge für die SPS-Backplane der Serie 10/11/15

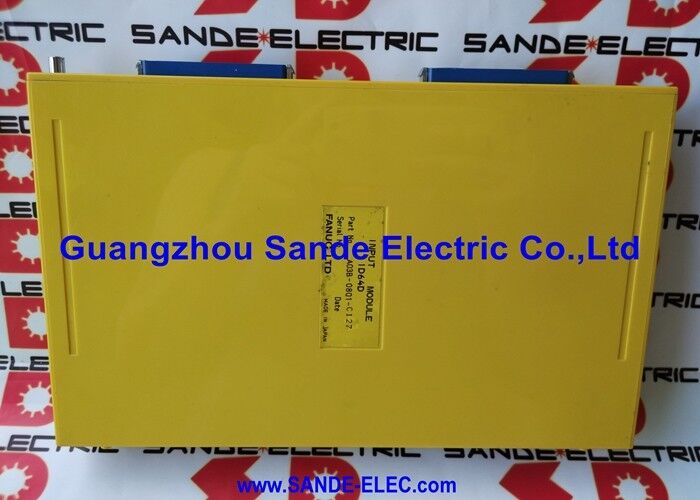

Das A03B-0801-C127 ist das ID64D-Eingangsmodul für die SPS-Rückwandplatine (Programmable Logic Controller) in den CNC-Systemen der Serien 10, 11 und 15 von FANUC. Die Serien 10, 11 und 15 verwendeten eine modulare E/A-Architektur, bei der Eingangs- und Ausgangsmodule an eine dedizierte SPS-Rückwandplatine angeschlossen werden – eine andere mechanische Anordnung als die späteren Serien Zero C und 0i. Das A03B-0801-C127 ist eines dieser Plug-in-Module und bietet 64 Kanäle mit 24-V-DC-Digitaleingängen in einem Backplane-Steckplatz.

Die Bezeichnung „ID64D“ kodiert die Kernspezifikation des Moduls: I = Eingang, D = DC-Typ, 64 = Kanalanzahl. Jeder der 64 Eingangskanäle akzeptiert ein 24-V-Gleichstromsignal vom Feld – Endschalter, Näherungssensoren, Drucktasten, Relaiskontakte und andere binäre Gleichstromsignale. Die Eingangsfilterzeit von 20 ms gilt für alle Kanäle: Ein Signal muss mindestens 20 ms lang gehalten werden, bevor das Modul es an den PMC der CNC meldet. Dabei werden elektrische Kontaktprellen und kurze Rauschimpulse herausgefiltert, die andernfalls falsche Kontaktplanlogik-Ereignisse hervorrufen würden.

Das Modul wird über seine Randsteckverbinder mit der SPS-Rückwandplatine verbunden. Im Modulgehäuse befindet sich die Hauptverarbeitungsplatine A16B-1310-0143. Diese Platine ist Bestandteil der Baugruppe A03B-0801-C127 und wird nicht als separater Lagerartikel geliefert.

Wichtige Spezifikationen

20-ms-Eingangsfilter – Kontaktprell- und Störfestigkeit

Die Filterzeit von 20 ms ist lang genug, um Kontaktprellen von mechanischen Schaltern zu unterdrücken – eine typische Dauer mechanischer Kontaktprellen liegt unter 10 ms. Jeder Impuls an einem 24-V-DC-Eingang, der kürzer als 20 ms ist, wird vom Modul ignoriert. Dies bietet integrierte Störfestigkeit für die Feldverkabelung in Maschinenumgebungen mit elektrischem Rauschen, ohne dass externe Filterkomponenten erforderlich sind.

Für Anwendungen, bei denen eine schnellere Eingangsreaktion erforderlich ist – Hochgeschwindigkeits-Sprungsignale, Encoder-Trigger – würde ein Modul mit einer kürzeren Filterzeit oder ein dedizierter Hochgeschwindigkeits-Eingangskanal separat spezifiziert werden. Der 20-ms-Filter des ID64D eignet sich für standardmäßige Maschinenverriegelungs- und Sequenzierungseingänge.

FAQ

F1: Für welche FANUC CNC-Serie ist die A03B-0801-C127 konzipiert?

Das ID64D-Modul ist für CNC-Steuerungen der FANUC-Serien 10, 11 und 15 konzipiert. Diese Serien verwendeten die modulare I/O-Backplane-Architektur A03B-0801. Es ist nicht kompatibel mit der E/A-Architektur der Zero (0)-Serie, der verteilten E/A-Architektur der i-Serie oder anderen FANUC-CNC-Generationen, die andere E/A-Systemdesigns verwenden.

F2: Was bedeutet der 20-ms-Eingangsfilter in der Praxis?

Der 20-ms-Filter bedeutet, dass das Eingangssignal mindestens 20 Millisekunden lang kontinuierlich anliegen muss, bevor der PMC der CNC eine Zustandsänderung registriert. Hierbei handelt es sich um eine absichtliche Rauschfilterung – sie unterdrückt Kontaktprellen von mechanischen Schaltern (typischerweise unter 10 ms) und kurze elektrische Transienten. Ein echtes 24-V-DC-Eingangssignal von einem Näherungssensor oder Endschalter wird lange genug gehalten, um den Filter zu passieren. Eine kurze Geräuschspitze wird unterdrückt.

F3: Kann die interne Platine A16B-1310-0143 separat ausgetauscht werden, wenn sie ausfällt?

Die A16B-1310-0143 ist eine Komponente der Modulbaugruppe A03B-0801-C127 – sie ist nicht als separater Lagerartikel erhältlich. Wenn die interne Platine ausfällt, ist der richtige Ersatzpfad das komplette A03B-0801-C127-Modul. Das Modul wird als komplette Einheit bestellt und geliefert; Die interne Platine kann nicht separat über den Standard-Ersatzteilmarkt gewartet werden.

F4: Alle 64 Eingänge des Moduls werden falsch gelesen. Handelt es sich um einen Modulfehler oder einen Verkabelungsfehler?

Wenn alle 64 Eingänge gleichzeitig ausfallen, ist die gemeinsame Stromversorgung des Moduls oder die Schnittstelle zwischen dem Modul und der SPS-Rückwandplatine die wahrscheinlichste Ursache – ein Ausfall eines einzelnen Kanals ist ein Fehler auf Kanalebene, ein gleichzeitiger Ausfall aller Kanäle weist jedoch auf ein gemeinsames Schaltkreiselement hin. Überprüfen Sie die gemeinsame 24-V-DC-Versorgung des Moduls, den Sitz des Backplane-Steckers und das Backplane-Netzteil, bevor Sie zu dem Schluss kommen, dass das Modul selbst ausgefallen ist.

F5: Woher wird A03B-0801-C127 nach der Einstellung bezogen?

Über den Ersatzteilmarkt für I/O-Module der FANUC-Serie 10/11/15 – spezialisierte FANUC-Teilehändler, CNC-Reparaturdienste mit Erfahrung mit der Plattform der Serie 15 und getestete überschüssige Lieferanten. Bestätigen Sie vor der Bestellung A03B-0801-C127 (ID64D) auf dem Etikett des Moduls. Benachbarte A03B-0801-Varianten verfügen über unterschiedliche Kanalzahlen oder Ausgangsfunktionen und sind nicht mit dem ID64D-Eingangsmodul austauschbar.
