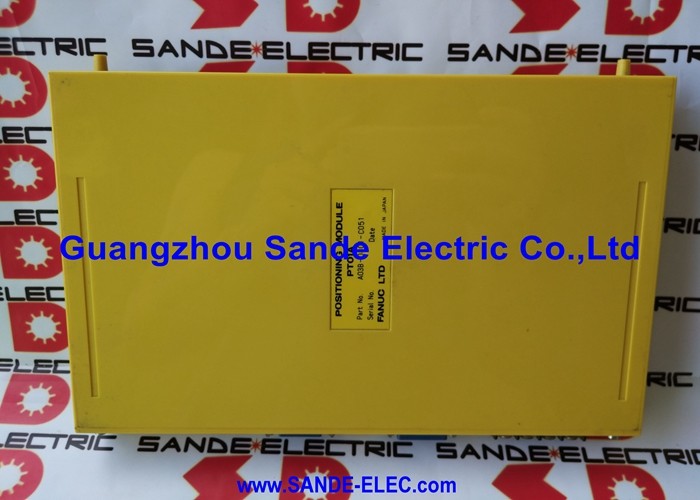

FANUC A03B-0801-C051 Positionierungsmodul A03B0801C051 AO3B-O8O1-CO51

FANUC A03B-0801-C051 | PT01A Positionierungsmodul – Serie 15-TTA CNC / E/A-Positionierungsmodul / A16B-1310-0210 im Inneren

PT01A – Positionierungsfunktion für die SPS der Serie 15-TTA

Das A03B-0801-C051 ist das PT01A-Positionierungsmodul in der A03B-0801-E/A-Modulfamilie von FANUC, das mit der CNC-Steuerung der Serie 15-TTA verwendet wird. In der modularen E/A-Architektur des 15-TTA stellt der PT01A die Positionierungsschnittstellenfunktion bereit – die Hardware, die Positionssignale und Positionierungssteuerlogik innerhalb der E/A-Busstruktur verwaltet, getrennt von den Hauptachsen der CNC-Bewegungssteuerung.

Der Begriff „Positionierungsmodul“ im E/A-Kontext der FANUC 15-Serie bezeichnet ein Modul, das eine bestimmte positionbezogene E/A-Funktion verwaltet – das Lesen von Positionssignalen von Endschaltern, Encoder-Referenzen oder Positionierungssensoren und das Melden des Positionsstatus an die SPS-Kontaktplanlogik (PMC) der CNC. Der PT01A belegt einen Steckplatz in der E/A-Basiseinheit zusammen mit den anderen E/A-Modulen (Eingangsmodule, Ausgangsmodule, Analogmodule), die zusammen das verteilte E/A-System des 15-TTA bilden.

Im Modulgehäuse A03B-0801-C051 befindet sich die Leiterplatte A16B-1310-0210. Diese interne Leiterplatte ist die aktive elektronische Komponente, die die Positionierungsfunktion des PT01A übernimmt. Das A16B-1310-0210 ist eine Baugruppe innerhalb des Moduls A03B-0801-C051 – es wird nicht als separater Lagerartikel geliefert. Wenn in der Benutzerbeschreibung A16B-1310-0210 als Ersatzreferenz angegeben wird, wird damit die interne Platine identifiziert, die die Funktion des Moduls bestimmt und diese Modulvariante von anderen Modulen der A03B-0801-Serie unterscheidet.

Wichtige Spezifikationen

A16B-1310-0210 – Die interne Platine, die dieses Modul definiert

Die A16B-1310-0210-Platine im Inneren des A03B-0801-C051 übernimmt die eigentliche Positionierungsfunktion des Moduls. Die Identifizierung der internen Platine ist für die Beschaffung im Aftermarket hilfreich – Lieferanten, die die Platine A16B-1310-0210 auf Lager haben, können das funktionale Äquivalent auch dann liefern, wenn die vollständige Modulbaugruppe A03B-0801-C051 nicht verfügbar ist. Allerdings gehört die Platine allein bei den meisten Anbietern nicht zum Standardbestand; Das komplette Modul (A03B-0801-C051) ist die typische Transaktionseinheit, wobei auf A16B-1310-0210 verwiesen wird, um zu bestätigen, dass das Modul die richtige interne Platinenvariante enthält.

FAQ

F1: Welches CNC-System verwendet das Modul A03B-0801-C051 PT01A?

Der A03B-0801-C051 ist für die FANUC-CNC-Steuerung der Serie 15-TTA bestätigt – die Doppelrevolver-Drehvariante der Hochleistungs-CNC-Plattform der Serie 15. Die I/O-Modulfamilie A03B-0801 wurde mit CNC-Systemen der Serie 15 verwendet. Das PT01A-Modul dient der E/A-Busposition in der verteilten E/A-Konfiguration des 15-TTA.

F2: Was macht das PT01A-Modul eigentlich im System der Serie 15-TTA?

Der PT01A bietet positionierungsbezogene E/A-Schnittstellenfunktionen innerhalb des SPS-Modulsystems (PMC) der Serie 15. Es liest positionsbezogene Signale aus dem Feld – Endschalter, Referenzrückkehrschalter, Positionierungssensoren – und leitet ihren Status über den E/A-Modulbus an die PMC-Kontaktplanlogik der CNC weiter. Der PMC verwendet diese Eingaben, um Maschinenpositionierungssequenzen, ATC-Positionsbestätigungen und ähnliche Vorgänge zu verwalten.

F3: Ist die interne Platine A16B-1310-0210 separat erhältlich?

Der A16B-1310-0210 wird von Aftermarket-Lieferanten als „nicht separat geliefert“ beschrieben – die Standard-Transaktionseinheit ist die komplette Modulbaugruppe A03B-0801-C051. Für Reparaturszenarien auf Platinenebene können spezialisierte FANUC-Reparaturzentren der Serie 15 möglicherweise den A16B-1310-0210 im Rahmen einer vollständigen Modulreparatur beschaffen oder umbauen. Kontaktieren Sie den Lieferanten, um zu bestätigen, ob eine unbestückte Platine oder ein komplettes Modul verfügbar ist.

F4: Wie wird der A03B-0801-C051 im E/A-System der Serie 15-TTA installiert?

Der A03B-0801-C051 wird in der FANUC-E/A-Basiseinheit montiert, in der die verteilten E/A-Module der Serie 15 untergebracht sind. Der Anschluss an die Basiseinheit erfolgt über die I/O-Bus-Randsteckverbinder und zusätzlich über einen kleinen Klemmenblock und Anschlüsse für die Feldsignalverkabelung. Die Steckplatzposition des Moduls in der Basiseinheit bestimmt seine E/A-Adresszuweisung innerhalb der PMC-E/A-Konfiguration der CNC.

F5: Woher wird A03B-0801-C051 nach der Einstellung bezogen?

Über den Aftermarket für CNC-Teile der FANUC Serie 15-TTA – FANUC Serie 15-Spezialisten, geprüfte Überschusslieferanten und Reparaturdienste. Der A03B-0801-C051 mit bestätigtem A16B-1310-0210 darin ist die korrekte Spezifikation. Bestätigen Sie anhand des Etiketts des Moduls, dass es sich um PT01A (keine andere PT-Bezeichnung aus der A03B-0801-Reihe) handelt, bevor Sie ein gebrauchtes Gerät annehmen.
