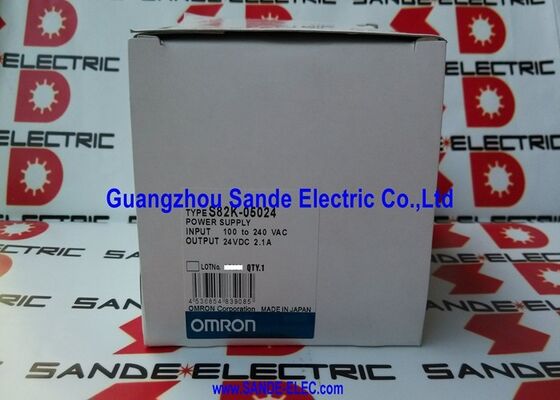

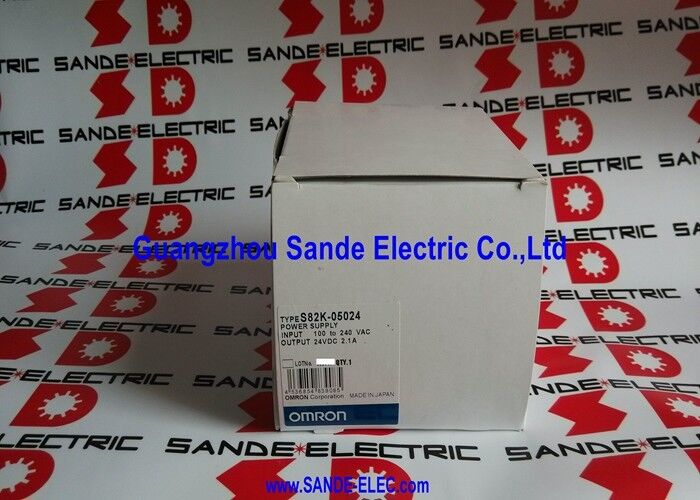

Omron S82K-05024 Stromversorgung S82K05024

Omron S82K-05024∙ S82K-Serie DIN Schienen-Schaltnetzteil 24V Gleichstrom / 2.1A / 50W / 100V240V Wechselstrom

50 W bei 24 V Gleichstrom Universal AC-Eingang, einstellbarer Ausgang

Der S82K-05024 wandelt einphasiges Wechselstromnetz in eine regulierte 24 V Gleichstromversorgung mit 2,1 A (50 W) um, um PLC-E/A-Karten, Sensornetzwerke, Magnetventilbanken und Steuerplattenlasten mit 24 V Gleichstrom zu versorgen.Der Breitbereichs-Wechselstrom-Eingang verwaltet automatisch den Wechselstromstrom von 100~240V Diese universelle Eingabe eliminiert die Notwendigkeit, separate 120V- und 240V-Varianten für verschiedene Anlagegebiete zu beschaffen.

Die Ausgangsspannung ist über den Bereich von 21,6 – 27,6 V Gleichstrom mittels Trimmer an der Vorderseite einstellbar.Dies ermöglicht die Ausgabe fein abgestimmt werden, um Spannungsabfall in langen Kabelläufen zu verteilten Lasten zu kompensieren, oder um die Leistung genau für Lasten mit engen Spannungsanforderungen einzustellen.Fernerkundungskapazität (sofern unterstützt) kompensiert Kabelfall durch Messung der Spannung an der Last und nicht an den Versorgungsterminals.

Der Gleichspannungsunterspannungsmeldeanzeiger DC LOW ist eine praktische Funktion für die Inbetriebnahme und Wartung. Die rote LED leuchtet, wenn die Ausgangsspannung auf 75~90% der Nennspannung sinkt.Frühzeitige Warnung vor einer Überlastung oder einer Verschlechterung der Versorgung vor einem vollständigen Versorgungsversagen.

Schlüsselmerkmale

Überlast- und Unterspannungsschutz

Der S82K-05024 enthält eine Überlastschutzschaltung wenn der Ausgangsstrom den Nennstrom von 2,1 A übersteigt, wird der Schutz aktiviert, um thermische Schäden zu verhindern.Der Überlastschutzmodus in der S82K-Serie reduziert in der Regel die Ausgangsspannung oder schaltet die Versorgung aus, bis der Überlastzustand gelöscht ist. Note that loads with built-in DC-DC converters can present a high inrush current at startup that may activate the overload protection transiently — Omron's documentation addresses this condition and the appropriate soft-start or sequencing approach.

Häufig gestellte Fragen

F1: Braucht der S82K-05024 einen Bereichsauswahlgerät für 110V vs. 230V Wechselstromversorgung?

Nein. Der automatisch auswählbare Eingang verarbeitet automatisch 100-240 V Wechselstrom ohne Verbindungsänderungen oder Auswählschalter. Der Betriebsbereich reicht von 85 V bis 264 V Wechselstrom,für alle weltweiten Standard-EinphasenversorgungsspannungenSchließen Sie einfach die verfügbare Wechselstromversorgung an und das Gerät regelt sich auf 24 V Gleichstrom.

F2: Kann die Ausgangsspannung eingestellt werden und in welchem Bereich?

Mit einem Trimmer kann die Ausgangsspannung zwischen 21,6 und 27,6 V DC eingestellt werden. Measure the output voltage at the load terminals with a calibrated meter before confirming the setting — a remote load with cable resistance will show a different voltage at the terminals than at the supply output.

F3: Was bedeutet der rote DC LOW-Anzeiger, wenn er leuchtet?

Die rote LED wird aktiviert, wenn die Ausgangsspannung auf 75% bis 90% der Nennspannung von 24 V ≈ ca. 18 ≈ 21,6 V sinkt. Dies bedeutet, dass die Versorgung überlastet ist, der Wechselstrom unter dem Mindestbereich liegt,oder die Versorgung selbst degradiertDie grüne Anzeige wird gleichzeitig dunkel, wenn die Spannung sinkt.

F4: Können zwei S82K-05024-Einheiten für einen größeren Ausgangsstrom parallel geschaltet werden?

Überprüfen Sie die Dokumentation der S82K-Serie für Anleitungen zur Parallelverbindung.eine Versorgung kann die volle Last tragen, während die andere entladen oder in einem Zyklus zwischen Überlastung und Wiederherstellung läuft.

F5: Die S82K-05024 wird nicht mehr produziert. Gibt es einen aktuellen Ersatz von Omron?

Die S82K-Serie wurde durch neuere Omron-Schaltnetzteilfamilien wie die S8VK- und S8FS-Serie ersetzt.1A / 50W mit ähnlichem Formfaktor und DIN-Schienenbefestigung- Bestätigen Sie, dass die Abmessungen, das Layout des Endgeräts und die Funktionsmengen den Platzanforderungen und den Anwendungsanforderungen entsprechen, bevor Sie ersetzen.
