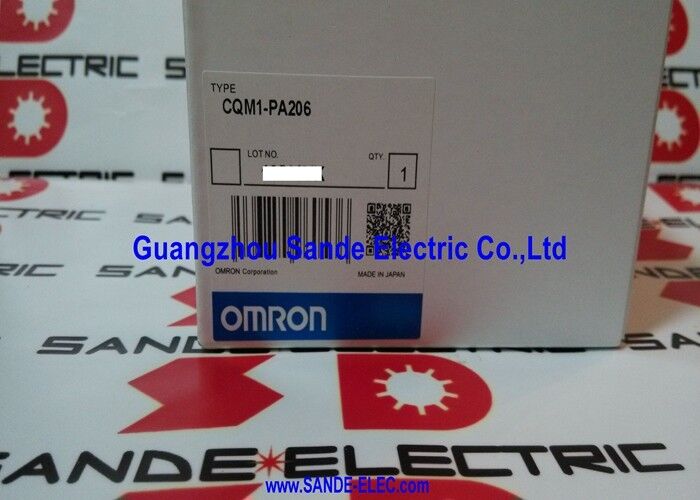

Omron CQM1-PA206 (CQM1PA206) Stromversorgungseinheit CQM1-PA206 CQM1PA206 CQM1-PA2O6

CQM1-PA206 ∙ Omron CQM1 Stromversorgungseinheit ∙ 100 ∙ 240VAC / 5VDC 6A / 24VDC 0.5A / 30W / IEC61000-4-4 / 0 ∙ 55°C / 0.57kg

Die CQM1 Stromversorgung

Das CQM1-PA206 ist die Stromversorgungseinheit, die am linken Ende des CQM1-PLC-Systems sitzt.und Kommunikationseinheiten zieht seine logische Versorgungsspannung durch den Systembus von dieser Einheit.

Die Stromversorgung wandelt die Stromversorgung des Wechselstromnetzes in zwei regulierte Gleichstrom-Ausgänge um. Der 5VDC-Ausgang bei 6A trägt die Systembus-Logikleistung des CQM1und Modulkommunikation auf dieser SchieneDer 24VDC-Ausgang bei 0,5A liefert eine zusätzliche Gleichstromversorgung für den Einsatz im Feld oder für interne Systemanforderungen innerhalb des CQM1-Racks.

Schlüsselmerkmale

Schwingungs- und Stoßbeständigkeit

Der CQM1-PA206 ist für die industrielle Plattenmontage ausgelegt, bei der Vibrationen von nahegelegenen Maschinen, Fußabdrücke auf Maschinendecks,und Stoß durch mechanische Druck- oder Stanzvorgänge sind normale Umweltbedingungen:

Vibrationen:Es ist so ausgelegt, dass es bei Frequenzen zwischen 10 und 57 Hz einer Amplitude von 0,075 mm und einer Beschleunigung von 9,8 m/s2 (≈1 g) bei 57-150 Hz standhält.Förderantriebe, und pneumatische Systeme.

Schock:Bei einer Nennleistung von 147 m/s2 (ca. 15 g) in allen drei Achsen X, Y und Z. Dies bietet einen Spielraum gegen die mechanischen Übergangsvorgänge beim Schließen des Kontaktors, bei der Magnetvorrichtung,und Aufprallereignisse auf der Montagelinie, die durch das Panelgehäuse übertragen werden.

Anwendungsszenarien

Ersatz der Stromversorgung des CQM1-Systems:Ein CQM1-System in einer Verpackungsmaschine zeigt unregelmäßige CPU-Betrieb und zufällige Modulkommunikationsfehler.Ersatz des CQM1-PA206 stellt den stabilen 5VDC-Systembus wieder her, und alle Fehlersymptome sind klar.

Neue CQM1-SystemkonstruktionEin OEM-Maschinenhersteller legt für eine neue Prüfstelle ein CQM1-System fest.Der CQM1-PA206 liefert die Systemleistung für eine CQM1H-CPU und bis zu 11 E/A-Erweiterungsmodule aus einer beliebigen Standard-Wechselstromversorgung von 85 ‰ 264 V an der Installationsstelle.

Häufig gestellte Fragen

F1: Mit welchen CQM1-CPU-Einheiten ist der CQM1-PA206 kompatibel?

Der CQM1-PA206 ist mit allen CQM1- und CQM1H-CPU-Einheiten kompatibel.Die verfügbare Gesamtleistung (30W bei 5VDC + 24VDC zusammen) bestimmt, wie viele E/A-Erweiterungsmodule das System unterstütztDies hängt von der Stromzufuhr jedes installierten Moduls ab.

F2: Wie viele E/A-Erweiterungsmodule kann der CQM1-PA206 betreiben?

Die Gesamtzahl der Expansionsmodule ist sowohl durch die maximale Anzahl der Module der CPU als auch die Gesamtleistung der Stromversorgung begrenzt.Jedes CQM1-E/A-Erweiterungsmodul bezieht zwischen 40mA und 170mA aus dem 5VDC-BusFür typische gemischte E/A-Konfigurationen unterstützt 6A bei 5VDC 7 bis 10 Erweiterungsmodule.Berechnen Sie die gesamte Backplane Stromentnahme für die geplante Konfiguration und bestätigen Sie, dass es innerhalb der 6A Grenze bleibt.

F3: Was umfaßt die Geräuschdichtigkeitsbewertung IEC61000-4-4?

IEC61000-4-4 ist die Norm für die Immunität gegen elektrische schnelle Übergangsströme (EFT) ∙ schnelle Spannungsabbrüche an der Stromversorgungseingabe, die durch das Schalten von Übergangsströmen von Kontaktoren, Relais,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 50 WDie Übereinstimmung des CQM1-PA206 mit dieser Norm bedeutet, dass er auch bei den für eine Industrieplattenumgebung typischen vorübergehenden Ereignissen ohne Auslöschen, Zurücksetzen,oder verfälschte Logik-Versorgung.

F4: Ist der 24VDC-Ausgang des CQM1-PA206 für die Betätigung von Feldsensoren geeignet?

Die 24VDC-Ausgabe liefert bei 24V 0,5A ∼ 12W. Dies ist ausreichend, um eine kleine Anzahl von 24VDC-Sensoren oder eine Handvoll direkt an das CQM1-System angeschlossener Indikatorlampen zu versorgen.Für Anwendungen, die mehr als 0 erfordern.5A bei 24VDC für Feldgeräte ist eine externe spezielle 24VDC-Stromversorgung erforderlich. Die 24VDC-Ausgabe des CQM1-PA206 darf nicht über 0,5A überlastet werden.

F5: Was ist die dielektrische Festigkeitsprüfspannung für den CQM1-PA206 und was überprüft er?

Die dielektrische Festigkeit (hi-pot) wird mit 2.300 VAC zwischen den Wechselstrom-Eingangsoberflächen und dem Schutz-Erd-Abschnitt (GR) erprobt.Dies überprüft, dass die Netz-zu-Sicherheit-Erddämmung Überspannung transients widerstehen kann, ohne zu brechenDer Wert von 1.000 VAC gilt zwischen den Gleichstrom-Ausgangsterminals und GR.Diese Werte bestätigen, dass die Stromversorgung eine sichere Isolierung zwischen den Netzspannungsschaltkreisen und den Niederspannungsgleichstrom-Ausgangsschaltkreisen und Erdungen gewährleistet.
