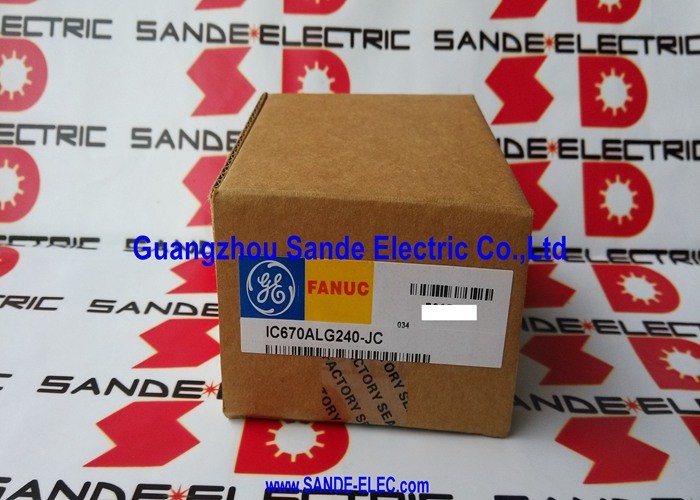

GE FANUC IC670ALG240 16-Kanal-Analogeingangsmodul IC670ALG240-JC IC67OALG24O-JC

IC670ALG240-JC | GE Fanuc Field Control 16-Kanal-Analogstromeingangsmodul – 4–20 mA / 16 Bit / ±0,1 % / 10 ms / 250 Ω / 24 VDC / Open-Wire-Alarm / Rev. JC

16 Kanäle in einer Gruppe – hohe Dichte bei niedrigen Kosten pro Punkt

Der IC670ALG240-JC platziert alle 16 analogen Stromeingänge in einer einzigen Gruppenkonfiguration. Alle 16 Kanäle haben einen gemeinsamen Kanal. Dies ist sinnvoll, wenn alle angeschlossenen Sender denselben Erdungsbezug haben – typisch für die meisten 4–20-mA-Schleifeninstallationen, bei denen Feldinstrumente an einer gemeinsamen Schalttafel geerdet sind.

Sechzehn Eingänge in einem Modul bedeuten einen Modulsteckplatz, eine Klemmenleiste und einen Stromanschluss. Sechzehn separate Analogmodule würden 16 Steckplätze belegen. Bei Installationen, bei denen es auf die Messdichte ankommt – Tanklager-Füllstandüberwachung, Mehrzonen-Temperaturmessung, Mehrstrom-Durchflussmessung – reduziert die gruppierte 16-Kanal-Architektur den Hardware-Fußabdruck und die Verkabelungskomplexität auf Kosten der Kanal-zu-Kanal-Isolierung.

Wichtige Spezifikationen

2-Draht- und 3-Draht-Senderunterstützung

Der IC670ALG240-JC unterstützt sowohl 2-Draht- als auch 3-Draht-Stromtransmitter:

2-Draht-Sender(schleifengespeist): Das Modul liefert Schleifenstrom, der Sender moduliert den Strom von 4 mA bis 20 mA als Reaktion auf seine Prozessvariable. Die meisten Feldtransmitter (Druck, Temperatur, Füllstand, Durchfluss) sind 2-Draht-Transmitter.

3-Draht-Sender(separat versorgt): Der Sender verfügt über einen eigenen separaten Stromanschluss; Der Stromausgang wird zwischen dem Signalanschluss und Masse angeschlossen. Der IC670ALG240-JC akzeptiert beide Typen ohne Hardware-Neukonfiguration.

Bei 4–20-mA-Signalen erzeugt die Eingangsimpedanz von 250 Ω 1 V bis 5 V an den Eingangsanschlüssen – innerhalb des normalen Betriebsbereichs des internen ADC. Bei 0 mA (offener Drahtzustand) fällt der Eingang auf 0 V ab – unterscheidbar vom gültigen 4-mA-Minimum, wodurch die Erkennung eines offenen Drahts ermöglicht wird.

Open-Wire-Alarm – Automatische Fehlererkennung für 4–20-mA-Schleifen

Bei der 4–20-mA-Schleifenmessung sinkt der Schleifenstrom aufgrund eines Kabelbruchs oder eines ausgefallenen Senders auf Null. Der Nullstrom ist vom 4-mA-Live-Zero-Minimum zu unterscheiden – ein Strom unter 4 mA kann kein gültiges Prozesssignal darstellen. Der IC670ALG240-JC überwacht jeden Kanal im 4–20-mA-Modus und löst einen Drahtbruchalarm aus, wenn der Strom unter den gültigen Bereich fällt. Der Alarm wird automatisch als Diagnosebefehl an den Host-Prozessor gemeldet, ohne dass eine Änderung des Scanprogramms erforderlich ist.

Bereichsüber- und -unterschreitungsalarme folgen dem gleichen Prinzip: Konfigurierbare Schwellenwerte lösen Diagnoseberichte aus, wenn Prozesswerte die normalen Betriebsgrenzen überschreiten.

Klemmenblockmontage – Modulaustausch ohne Neuverkabelung

Der IC670ALG240-JC wird auf einem Klemmenblock montiert, der die Feldverkabelung trägt. Das Modul wird in den Klemmenblock gesteckt; Der Klemmenblock bleibt mit allen angeschlossenen Feldkabeln auf der Montagefläche befestigt.

Wenn ein Modul ausgetauscht werden muss, wird das Modul vom Klemmenblock abgezogen, ohne dass die Feldkabel abgetrennt werden müssen. Ein Ersatzmodul – kalibriert und konfiguriert – wird in denselben Klemmenblock gesteckt. Die 16 analogen Schleifen werden sofort wieder verbunden. Keine Neuverkabelung, keine Durchgangsprüfung, keine Gefahr einer Querverdrahtung bei der Wartung. In einer Prozessumgebung, die rund um die Uhr läuft, ist dies der Unterschied zwischen einem 15-minütigen Modulaustausch und einem 4-stündigen Neuverdrahtungs- und Testjob.

Anwendungsszenarien

Tanklagerbestand:16 Füllstandstransmitter auf einem Lagertankfeld – einer pro Tank in einer 16-Tank-Batterie. Alle 4–20-mA-Signale werden an einen IC670ALG240-JC angeschlossen. Die Aktualisierungsrate des Moduls von 10 ms liefert Daten für die Bestandsberechnung nahezu in Echtzeit.

Mehrzonen-Temperaturüberwachung:16 Thermoelementtransmitter (4–20-mA-Ausgangstyp) zur Messung der Ofenzonentemperatur. Die 16-Bit-Auflösung bietet eine feine Temperaturauflösung über den gesamten Messbereich – relevant für Öfen, bei denen die Anpassung der Zonen-Sollwerte wichtig ist.

Prozessgrößenerfassung für DCS:Feldinstrumente (Durchfluss, Druck, Temperatur, Füllstand) in einer Prozessanlage liefern 4–20-mA-Signale. Der IC670ALG240-JC bündelt 16 Kanäle zum Genius Field Control-Bus zur Übertragung an das Host-DCS.

FAQ

F1: Welche Busschnittstelleneinheit (BIU) ist für den IC670ALG240-JC erforderlich?

Der IC670ALG240-JC wird auf einem Genius Field Control-Bus installiert und kommuniziert über eine Bus Interface Unit (BIU). Die kompatible BIU hängt vom Bustyp ab: Die IC670GBI102 ist die Standard-Genius-Busschnittstelleneinheit für die Field Control-Serie. Das Modul wird über die BIU mit einem Handprogrammierer oder über die Anwendung des Host-Prozessors konfiguriert.

F2: Was ist der Unterschied zwischen den für dieses Modul angegebenen 12-Bit- und 16-Bit-Spezifikationen?

Mehrere Quellen verweisen auf unterschiedliche Auflösungen. Der verifizierte Wert für den IC670ALG240 ist 16-Bit und bietet 65.536 diskrete Zählstufen über den Eingangsbereich von 0–25 mA. Die 12-Bit-Zahl erscheint in einigen älteren Katalogen und spiegelt möglicherweise frühere Hardware-Revisionen wider. Die JC-Revision verfügt über eine 16-Bit-ADC-Auflösung.

F3: Wie ist die Skalierung auf dem IC670ALG240-JC konfiguriert?

Drei vordefinierte Skalierungsbereiche decken die standardmäßigen Sendereingangsstandards 4–20 mA und 0–20 mA ab. Eine vom Benutzer konfigurierte benutzerdefinierte Skalierungsoption ermöglicht es dem Modul, Werte in technischen Einheiten (z. B. 0–100 % für einen Durchflusstransmitter, 0–1000 °C für einen Temperaturtransmitter) direkt an das Hostprogramm zu melden, ohne dass eine Konvertierung in der Kontaktplanlogik erforderlich ist. Die Skalierungskonfiguration erfolgt über die BIU-Programmierschnittstelle.

F4: Beeinträchtigt das Suffix -JC die Kompatibilität mit vorhandenen Field Control-Systemen?

Das JC-Suffix identifiziert die Hardware-Revision. Alle Revisionen des IC670ALG240 sind funktionskompatibel mit dem Genius Field Control-System und verwenden denselben Anschlussblock. Eine JC-Revision wird ohne Verkabelungs- oder Konfigurationsänderungen in denselben Klemmenblock wie eine frühere Revision eingefügt.

F5: Was passiert mit dem Kanalwert während eines Drahtbruchzustands?

Wenn ein Kanal einen offenen Drahtzustand erkennt (Strom unter dem 4-mA-Schwellenwert im 4–20-mA-Modus), meldet das Modul den Alarm an den Host und überwacht den Kanal weiterhin. Der konvertierte Wert des Kanals wird beim letzten gültigen Messwert gehalten oder auf einen konfigurierbaren Standardwert gesetzt – das Host-Programm liest das Alarmflag und behandelt den Wert des Kanals gemäß der programmierten Fehlerreaktionsstrategie.
