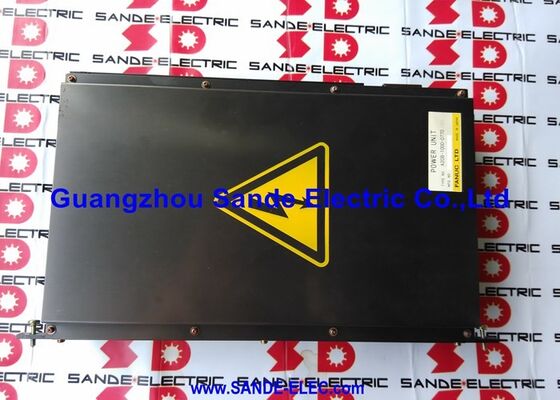

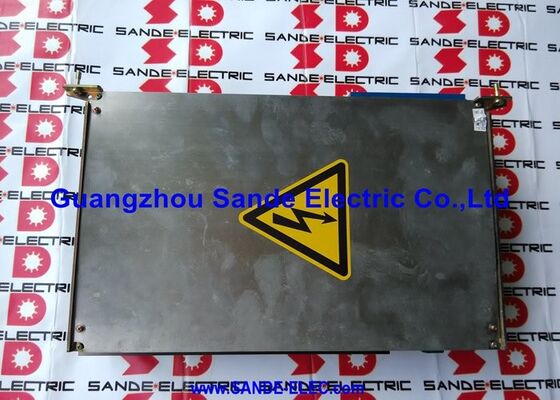

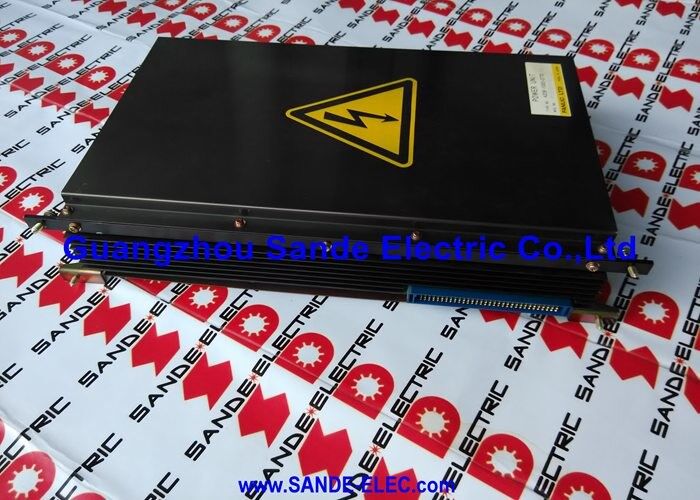

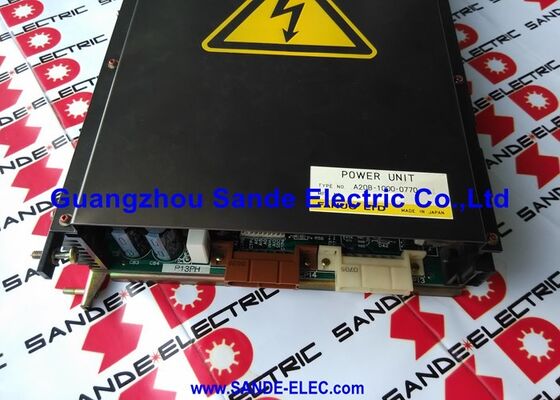

FANUC A20B-1000-0770 | PSU1 / PSU2 Netzteilplatine – F12/F120/F15/F150 CNC + RH Robot / E1 / G1

Stromversorgung für zwei Generationen – CNC und Roboter

Die A20B-1000-0770 ist die PSU-Platine (Netzteil) für die CNC-Steuerungen der F12/F120- und F15/F150-Serie von FANUC und die RH-Robotersteuerung. Es nimmt die PSU1- oder PSU2-Position im Netzteil-Rack des Controllers ein und wandelt den Wechselstromeingang und die internen Busspannungen in die geregelten Gleichstromversorgungen um, die die Leiterplatten der Steuerung für den Betrieb benötigen.

Die Stromversorgungsbezeichnung Nr. 12/120 / 15/150 deckt zwei unterschiedliche Generationen von CNC-Steuerungen ab: die Serien F12 und F120 (kompakte Hochleistungs-CNC-Steuerungen für die Bearbeitung und Drehbearbeitung) und die Serien F15 und F150 (mehrachsige Hochleistungs-CNC für komplexe Bearbeitungen). Die gleiche A20B-1000-0770-Platine bedient die Netzteilpositionen in beiden Controller-Familien. Die Bezeichnungen E1 und G1 in der Leistungsausgangskonfiguration kennzeichnen bestimmte Spannungsausgangsvarianten dieser Platine, die auf die jeweilige Controller-Rack-Position abgestimmt sind.

Die RH-Robotersteuerungsanwendung macht diese Platine zu einer der wenigen Stromversorgungsplatinen in der A20B-1000-Serie von FANUC, die sowohl CNC-Werkzeugmaschinensteuerungen als auch Robotersteuerungen bedient. Die Stromversorgungsarchitektur dieser FANUC-Controller ist so einheitlich, dass ein einziges Netzteilplatinendesign mehrere Plattformen bedienen kann – ein Designansatz, der den Teilebestand von FANUC vereinfacht und die Anwendbarkeit der Platine über alle Produktlinien hinweg erweitert hat.

Wichtige Spezifikationen

Fehlersymptome und Fehlerisolierung

Ein ausgefallener A20B-1000-0770 äußert sich typischerweise darin, dass sich die Steuerung nicht einschalten lässt oder dass die CNC/der Roboter bestimmte geregelte Spannungen verliert, was dazu führt, dass ein Funktionsbereich ausfällt, während andere weiterarbeiten. Die Stromversorgungsplatine gibt mehrere Spannungsschienen aus – der Ausfall einer Schiene, während andere innerhalb der Spezifikation bleiben, kann zu teilweisen Systemausfällen führen, die als intermittierende Fehler und nicht als vollständiger Stromausfall erscheinen.

Wenn der Controller einen Stromversorgungsalarm anzeigt oder seine Startsequenz nicht abschließen kann, messen Sie die DC-Ausgangsspannungen an den Testpunkten des Netzteils (siehe Dokumentation zur elektrischen Wartung des Controllers), bevor Sie zu dem Schluss kommen, dass die Netzteilplatine ausgefallen ist. Stellen Sie sicher, dass die AC-Eingangsspannung am Eingang des Netzteils innerhalb der Spezifikation liegt und dass die nachgeschaltete Last keinen Kurzschluss aufweist, der zu viel Strom verbraucht.

FAQ

F1: Welche FANUC-Controller bedient das Netzteil A20B-1000-0770?

Das A20B-1000-0770 dient als PSU1 oder PSU2 in den CNC-Steuerungen der F12/F120-Serie von FANUC, den CNC-Steuerungen der F15/F150-Serie und der FANUC RH-Robotersteuerung. Die spezifische Netzteilposition (PSU1 oder PSU2) und die E1/G1-Ausgangskonfiguration bestimmen, welche Position in einem bestimmten Controller diese Platine besetzt.

F2: Was ist der Unterschied zwischen den Positionen PSU1 und PSU2?

In FANUC-Controllern mit einer Dual-PSU-Architektur versorgen PSU1 und PSU2 unterschiedliche Sätze geregelter Gleichstromausgänge an verschiedene Abschnitte der Controller-Schaltung – zum Beispiel Logikstrom für die CPU-Karten im Vergleich zu Strom für die E/A-Schnittstellenkarten. Der A20B-1000-0770 kann beide Positionen bedienen; Die spezifischen Spannungsschienen, die es bereitstellt, werden durch Hardware-Jumper oder die Ausgangsvariante E1/G1 konfiguriert. Bestätigen Sie Position und Variante anhand der Dokumentation zum Netzteilsteckplatz des Controllers.

F3: Die Steuerung schaltet sich ein, aber ein Funktionsbereich (z. B. alle Achsen oder alle E/A) reagiert nicht. Könnte das Netzteil der Fehler sein?

Ja. Wenn die Netzteilplatine eine Spannungsschiene nicht versorgt, während andere aktiv bleiben, verliert der von dieser Schiene versorgte Funktionsbereich Strom, während der Rest des Controllers normal arbeitet. Dies führt zu Teilausfällen, die Platinenfehlern oder Softwareproblemen ähneln. Messen Sie die DC-Ausgangsspannungen des Netzteils an den in der elektrischen Spezifikation des Controllers definierten Punkten. Wenn die Spannung außerhalb des Toleranzbereichs liegt oder nicht vorhanden ist, ist das Netzteil der Fehler.

F4: Kann der A20B-1000-0770 repariert werden?

Ja – Reparaturen sind weit verbreitet und der Standardansatz für dieses abgekündigte Gerät. Zu den häufigsten Fehlerquellen gehören Elektrolytkondensatoren (Ausfall durch ESR-Erhöhung oder Elektrolytleckage), Gleichrichterkomponenten und PWM-Controller-ICs. Die spezialisierten Reparaturdienste für Netzteile von FANUC verfügen über Lasttestvorrichtungen für F12/F15- und RH-Controllerkonfigurationen, um die reparierte Platine vor der Rücksendung unter realistischen aktuellen Lastbedingungen zu überprüfen.

F5: Woher wird der A20B-1000-0770 nach der Einstellung bezogen?

Über den FANUC F12/F15- und RH-Roboter-Stromversorgungs-Aftermarket – FANUC-Netzteil-Reparaturspezialisten, getestete überschüssige Lieferanten und Austauschdienste mit A20B-1000-0770-Lagerbeständen. Bestätigen Sie vor der Bestellung die spezifische Version (-01, -08A oder Basis) anhand des Etiketts der installierten Platine. Für dieses abgekündigte Board ist die Reparatur der wirtschaftlichste und logistisch praktischste Weg – Austausch- und Reparaturservices sind für dieses Gerät weithin verfügbar.
