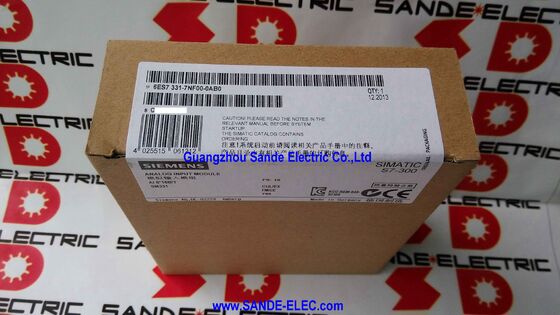

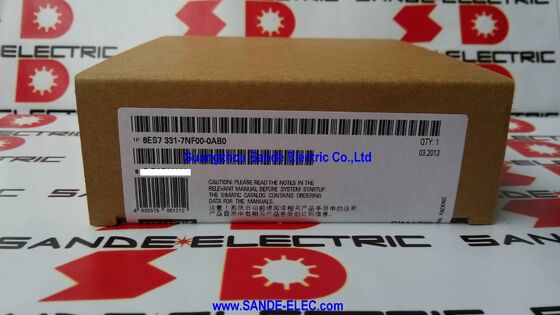

Siemens 6ES7331-7NF00-0AB0 | SIMATIC S7-300 SM 331 Analogeingang – 8 Kanäle / 16 Bit / isoliert / ±10 V / 4–20 mA / 55 ms / 40-polig

8 isolierte Analogeingänge, Kanalgruppenkonfiguration

Das 6ES7331-7NF00-0AB0 ist das 16-Bit-Analogeingangsmodul SM 331 für Siemens SIMATIC S7-300. Es bietet acht isolierte analoge Eingangskanäle – vier Kanalgruppen mit jeweils zwei Kanälen – wobei jede Gruppe unabhängig für Messart (Spannung oder Strom) und Messbereich konfiguriert werden kann. Zwei Kanäle in Gruppe 0 können auf Spannung eingestellt werden, während zwei in Gruppe 1 auf Strom eingestellt werden, ohne dass es zu einer Interaktion zwischen den Gruppen kommt.

Die galvanische Trennung zwischen dem Modul und der S7-300-CPU-Rückwandplatine – galvanische Trennung ausgelegt für 50 V gemeinsam – entkoppelt die Erdung des Feldstromkreises von der Erdung der SPS-Rückwandplatine. Dies schützt die SPS vor im Feld vorhandenen Gleichtaktspannungen, eliminiert Erdschleifen-Messfehler und bietet der CPU einen gewissen Schutz, wenn ein Fehler im Feldstromkreis auftritt. Die 50-V-COM-Nennleistung definiert die maximale Gleichtaktspannung zwischen einem beliebigen Eingangskanal und dem isolierten gemeinsamen Modulanschluss.

Mit 55 ms für alle 8 Kanäle und einer Integrationszeit von 16 Bit (50 Hz-Unterdrückung) eignet sich der SM 331 gut für Prozessmessanwendungen – Temperaturtransmitter, Drucktransmitter, Durchflussmesser und Füllstandssensoren –, bei denen die Messgeschwindigkeit zweitrangig ist gegenüber Genauigkeit und Rauschunterdrückung. Die Integrationszeit kann auf 10 ms reduziert werden, um die Aktualisierung zu beschleunigen und gleichzeitig die Störfestigkeit etwas zu verringern.

Wichtige Spezifikationen

6ES7331-7NF00 vs. 6ES7331-7NF10 – Der Unterschied

Der NF10 ist die erweiterte Variante – er überwacht Grenzwerte für alle 8 Kanäle und unterstützt den isochronen Modus (synchronisiert mit dem CPU-Zyklus). Der NF00 überwacht Grenzwerte nur auf 2 Kanälen. Beide verfügen über die gleichen Eingangsbereiche, Auflösung und Isolierung. Bestätigen Sie, welche Variante installiert ist, wenn Sie einen Ersatz angeben – die beiden sind physikalisch ähnlich, haben aber unterschiedliche Funktionen.

FAQ

F1: Wie wird die Messart für jede Kanalgruppe auf der 6ES7331-7NF00-0AB0 konfiguriert?

Die Messart (Spannung oder Strom) und der Messbereich für jede Kanalgruppe werden in STEP 7 oder TIA Portal Hardwarekonfiguration eingestellt. In der Hardware-Konfigurationsansicht werden die Parameter jeder Kanalgruppe auf den erforderlichen Eingangsbereich eingestellt (z. B. 4–20 mA oder ±10 V). Die Parameter werden im Rahmen des SPS-Projekts auf das Modul heruntergeladen. Es gibt keine physischen Jumper für die Bereichsauswahl – die Konfiguration erfolgt rein per Software.

F2: Kann der 6ES7331-7NF00-0AB0 RTD- oder Thermoelementsensoren direkt messen?

Nein. Die 6ES7331-7NF00-0AB0 unterstützt nur Spannungs- und Stromeingänge. Für die RTD-Messung (Pt100, Ni100) ist das dedizierte Modul SM 331 AI 8×RTD (6ES7331-7PF01-0AB0) erforderlich. Für Thermoelemente ist das Modul SM 331 AI 8×TC (6ES7331-7PF11-0AB0) spezifiziert. Wenn ein RTD- oder Thermoelement-Transmitter ein 4–20-mA-Signal ausgibt, kann die 6ES7331-7NF00-0AB0 dieses umgewandelte Signal akzeptieren.

F3: Was bedeutet die Bezeichnung „isoliert“ für dieses Modul?

Isoliert bedeutet, dass eine galvanische Trennung zwischen den Feldeingangskreisen des Moduls und der S7-300-CPU-Rückwandplatine besteht. Die Masse des Feldstromkreises und die Masse der CPU-Rückwandplatine sind innerhalb des Moduls nicht verbunden. Dies eliminiert Erdschleifenströme, die zu Messfehlern führen würden, wenn Feldgeräte an verschiedenen Punkten geerdet sind, und schützt die SPS vor Spannungstransienten und Fehlern auf Feldebene.

F4: Wie wirkt sich die Integrationszeit auf die Genauigkeit und Rauschunterdrückung aus?

Längere Integrationszeiten verbessern die Rauschunterdrückung und Genauigkeit. Bei einer 100-ms-Integration (50-Hz-Unterdrückung) erreicht das Modul seine beste Störfestigkeit – 50-Hz-Leitungsfrequenzstörungen von Stromkabeln, die in die Feldverkabelung einkoppeln, werden unterdrückt. Bei einer Integration von 10 ms ist die Aktualisierungsrate schneller, aber die Störfestigkeit ist verringert. Für Prozesstemperatur- und Druckmessungen in der Nähe von netzfrequenten Störquellen ist eine 100-ms-Integration vorzuziehen. Für schnellere Prozessschleifen werden normalerweise 20 ms oder 16,67 ms (60-Hz-Unterdrückung) ausgewählt.

F5: Welchen Frontsteckertyp benötigt das 6ES7331-7NF00-0AB0?

Das Modul verwendet einen 40-poligen Schraubklemmen-Frontstecker. Der Frontstecker (separat zu bestellen – nicht im Lieferumfang des Moduls enthalten) wird an der Vorderseite des Moduls eingesteckt und nimmt die Feldverkabelung auf. Für S7-300 40-polige Module stehen zwei Frontsteckertypen zur Verfügung: Schraubanschluss (6ES7392-1AM00-0AA0) und Zugfederanschluss (6ES7392-1BM00-0AA0). Der Federkäfigtyp ermöglicht das Einführen von Drähten ohne Schraubendreher und unterstützt eine schnellere Verkabelung in Produktionsumgebungen.
