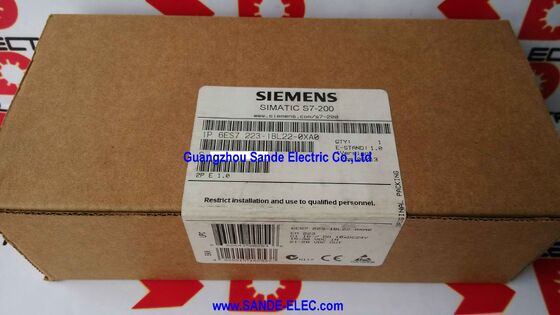

6ES7223-1BL22-0XA0 | SIMATIC S7-200 EM 223 Digitale E/A – 16 DI + 16 DO / 24 VDC / 0,5 A pro Ausgang / −20 bis +60 °C / 100 x 75 x 30 mm

16 Eingänge + 16 Ausgänge in einem Erweiterungsmodul

Das 6ES7223-1BL22-0XA0 (EM 223) erweitert die E/A-Anzahl einer SIMATIC S7-200-CPU um 16 digitale Eingänge und 16 digitale Ausgänge gleichzeitig. Ein einzelner EM 223 verdoppelt die E/A-Kapazität einer CPU, die mit 16 oder weniger integrierten Punkten beginnt, und bringt das kombinierte System auf eine Dichte, die die meisten kleinen bis mittleren Maschinensteuerungsanforderungen abdeckt.

Das EM 223 wird auf die rechte Seite der S7-200 CPU bzw. des vorgeschalteten Erweiterungsmoduls aufgeschnappt. Der lokale Erweiterungsbus überträgt Strom und Daten zwischen der CPU und allen angeschlossenen Erweiterungsmodulen. Für die Modulkommunikation ist keine separate Stromverkabelung erforderlich – die Systemspannung von 24 V DC versorgt auch die feldseitigen Schaltkreise des Moduls.

Wichtige Spezifikationen

24-V-DC-Eingangstoleranz – Betrieb unter realen Versorgungsbedingungen

Die 24-VDC-Eingangsspannungstoleranz von ±20 % bedeutet, dass das Modul zuverlässig Eingänge von 21 VDC bis 28 VDC liest. Industrielle 24-V-Versorgungen haben selten genau 24 V – eine Versorgungsregelung von ±10 % oder batteriegestützte Systeme mit variablen Ladezuständen können Spannungen in diesem Bereich erzeugen. Die 21–28-V-DC-Toleranz des EM 223 stellt sicher, dass Eingangssignale über den gesamten Versorgungsschwankungsbereich korrekt erkannt werden, ohne dass es zu falschen Messwerten oder fehlenden Übergängen kommt.

Die Ausgangskanäle werden von derselben 24-V-Versorgung gespeist. Der Ausgangsstrom von 0,5 A pro Kanal deckt Magnetventile (typischerweise 0,1–0,35 A), Anzeigelampen und kleine Relaisspulen ab – die Standard-Aktuatorlasttypen in der Maschinenautomatisierung bei dieser E/A-Dichte.

Kompakte Form – 100 × 75 × 30 mm

Mit einer Höhe von 100 mm, einer Breite von 75 mm und einer Tiefe von 30 mm nimmt der EM 223 nur minimale Panelfläche ein. Die schmale Modulfläche des S7-200-Systems ermöglicht die Stapelung mehrerer Erweiterungsmodule in einem Schalttafelabschnitt, ohne dass die größere Gehäusefläche von Rack-basierten Systemen erforderlich ist.

Bei kleinen Maschinentafeln – Zuführungen, Förderbändern, Verpackungsstationen – wo jeder Millimeter Platz auf der DIN-Schiene seinen Preis hat, hält der kompakte EM 223-Formfaktor das Steuerungssystem in einer überschaubaren Gehäusegröße.

Schutzfunktionen – Überstrom und Überspannung

Das Modul verfügt über einen Überstrom- und Überspannungsschutz an den Ausgangskanälen. Ein kurzgeschlossener oder überlasteter Ausgang löst die Schutzschaltung aus und unterbricht den Ausgang, bevor Schäden auftreten. Das Modul überwacht seinen eigenen Betriebszustand und meldet Fehlerzustände an die CPU.

Bei Feldinstallationen, bei denen die Ausgangsverkabelung während Wartungsarbeiten oder Gerätebewegungen versehentlich kurzgeschlossen werden kann, verhindert der integrierte Schutz wiederholte Modulausfälle aufgrund von Kurzschlüssen im Feld.

Anwendungsszenarien

Erweiterung Förderbandsteuerung:Eine S7-200-CPU verwaltet ein Fördersystem, benötigt jedoch zusätzliche E/A für einen neuen Weichenabschnitt. Eine 6ES7223-1BL22-0XA0 erweitert das bestehende S7-200-System um 16 Eingänge (Endschalter, Sensoren) und 16 Ausgänge (Umschaltaktoren, Meldeleuchten), ohne die CPU auszutauschen.

Verpackungsmaschine:Filmantriebs-, Versiegelungs-, Schneid- und Auswurfmechanismen erfordern mehr I/O, als die Basis-S7-200-CPU bietet. Die EM 223 liefert die zusätzlich benötigten 32 Weichen für den erweiterten Maschinenteil.

Wartung älterer S7-200:Ein EM 223 in einer laufenden Maschine fällt aus. Der direkte Austausch 6ES7223-1BL22-0XA0 stellt die E/A ohne Programmänderungen wieder her – die CPU adressiert nach dem Austausch weiterhin die gleiche Position des Erweiterungsmoduls.

FAQ

F1: Welche S7-200-CPUs sind mit der 6ES7223-1BL22-0XA0 kompatibel?

Das Erweiterungsmodul EM 223 ist mit allen S7-200 CPUs kompatibel, die lokale Erweiterung unterstützen: CPU 221 (eingeschränkt), CPU 222, CPU 224, CPU 224XP und CPU 226. Die CPU 221 unterstützt weniger Erweiterungsmodule als die höheren Modelle. Überprüfen Sie die maximale Anzahl der Erweiterungsmodule der jeweiligen CPU, bevor Sie die Systemkonfiguration planen.

F2: Wie viele EM 223-Module können an eine S7-200-CPU angeschlossen werden?

Die Anzahl der Erweiterungsmodule ist durch die maximale Erweiterungsanzahl des CPU-Typs begrenzt. Die CPU 226 unterstützt beispielsweise bis zu 7 Erweiterungsmodule. Die gesamte Erweiterungskapazität wird auch durch den verfügbaren lokalen E/A-Adressraum der CPU begrenzt. Jedes EM 223 belegt zwei E/A-Bytes (Eingänge) und zwei E/A-Bytes (Ausgänge) im E/A-Abbild der CPU – planen Sie die E/A-Adresszuweisung, bevor Sie mehrere EM 223-Module hinzufügen.

F3: Welche Programmiersoftware wird für das S7-200-System mit EM 223 verwendet?

STEP 7-Micro/WIN ist die Programmier- und Konfigurationssoftware für die S7-200-Serie. Das EM 223 wird im Systembaustein von STEP 7-Micro/WIN konfiguriert und dort seine Ein- und Ausgangsadressen zugewiesen. Der integrierte Programmieranschluss der CPU wird über ein PC/PPI-Kabel mit dem Programmier-PC verbunden. Für die Variante S7-200 SMART ist STEP 7-MicroWIN SMART die entsprechende Software.

F4: Wie hoch ist der maximale Ausgangsstrom für den 6ES7223-1BL22-0XA0 und kann er Motorschütze direkt ansteuern?

Jeder Ausgangskanal verarbeitet bis zu 0,5 A. Kleine Motorschützspulen (für Schütze mit einer Nennleistung von bis zu einigen Kilowatt) verbrauchen typischerweise 0,1–0,3 A bei 24 V Gleichstrom – innerhalb der Ausgangsnennleistung des EM 223. Für größere Schützspulen, die mehr als 0,5 A verbrauchen, ist zwischen dem EM 223-Ausgang und der Schützspule ein Zwischenrelais mit einer 24-V-Gleichstromspule mit Nennstrom innerhalb der 0,5-A-Grenze erforderlich.

F5: Was ersetzt die 6ES7223-1BL22-0XA0 bei neuen Designs?

Das direkte Ersatzteil ist das 6ES7223-1BL21-0XA0. Für neue Maschinendesigns, die derzeit S7-200-E/A vorschreiben, bietet die Migration auf die S7-1200-Serie mit den entsprechenden SIMATIC S7-1200-Erweiterungsmodulen eine unterstützte, aktiv entwickelte Plattform mit einem ähnlichen E/A-Footprint.
