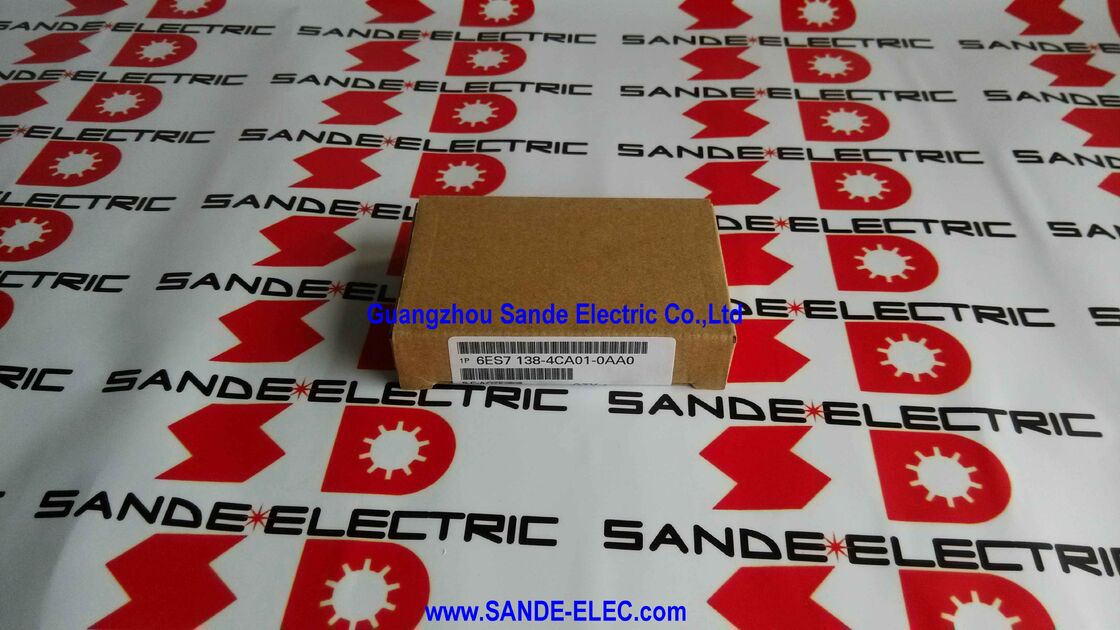

Die Leistungsmodule 6ES7138-4CA01-0AA0 6ES7 138-4CA01-0AA0

Siemens 6ES7138-4CA01-0AA0 ∙ SIMATIC DP PM-E Strommodul für ET 200S ∙ 24V Gleichstrom / 10A / Diagnostik / 15mm

PM-E ▌Einführungspunkt für die ET 200S-Modulgruppe

In einem verteilten SIMATIC ET 200S-E/A-Knoten definiert das PM-E (Power Module ¢ Electronic) den Stromversorgungsbereich für die Module, die ihm rechts auf der Endgerätezeile folgen.Jedes PM-E empfängt 24 V Gleichstrom von einer externen Stromversorgung und verteilt es auf die elektronische Versorgungsleiste benachbarter E/A-ModuleDie Module zur Rechten eines PM-E beziehen ihre Betriebsleistung von der Versorgungsgruppe dieses PM-E bis zur nächsten PM-E- oder Endreihengrenze.

Der 6ES7138-4CA01-0AA0 stellt eine potentielle Trennung elektrische Isolierung zwischen der Lastspannung (der 24 V Gleichstrom aus der externen Versorgung) und dem PROFIBUS DP Backplane Bus bereit.Diese Trennung hält Feldversorgungsstörungen vom Erreichen der Backplane-Kommunikationsbus, und isoliert Versorgungsgruppen voneinander, wenn mehrere PM-E-Module in einem ET 200S-Knoten verwendet werden.

Wenn die 24-Volt-Gleichstromversorgung des PM-E versagt oder aus den Spezifikationen herausfällt,Das Modul sendet eine diagnostische Nachricht an den PROFIBUS DP-Master der Steuergerät empfängt die Fehlermeldung automatisch, ohne dass eine externe Überwachungsverkabelung erforderlich ist.

Schlüsselmerkmale

Schutz vor externen Kurzschlüssen

Die 6ES7138-4CA01-0AA0 verfügt nicht über einen internen Kurzschlussschutz auf der Lastspannungsseite.Vorgeladen ist eine äußere Schutzeinrichtung Dies ist eine Konstruktionsanforderung, nicht eine Option. Ohne den externen Schalter hat ein Kurzschluss in der Feldverkabelung oder einem angeschlossenen Modul keinen Strombegrenzungsschutz vor dem PM-E selbst.Größe des externen Brechers für die angeschlossene Last, nicht nur das 10A-Modul Maximum.

Häufig gestellte Fragen

F1: Was bedeutet "PM-E" in der ET 200S-Nennungskonvention?

PM-E steht für Power Module Electronic. Es ist das Modul, das die elektronische Versorgungsspannung an eine Gruppe von benachbarten ET 200S I/O-Modulen liefert.mit einer Leistung von mehr als 50 Watt, versorgt das PM-E die elektronischen Schaltungen der I/O-Module selbst. Mehrere PM-E-Module in einem Knotensegment versorgen die Elektronik in unabhängig versorgte Gruppen.

F2: Warum ist ein externer Leistungsschalter mit der Eigenschaft C erforderlich?

Der 6ES7138-4CA01-0AA0 bietet keinen internen Kurzschlussschutz. Ohne einen Vorstromschalter kann ein Kurzschluss in der Feldleitung oder einem Kurzschlussmodul unbegrenzten Strom aus der Versorgung ziehen,Beschädigung des PM-E und der angeschlossenen Module. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.

F3: Was macht die fehlende Lastspannungsdiagnose in der Praxis?

Wenn der 24 V Gleichstrom-Eingang zum PM-E unter den Nachweisgrenzwert fällt, erzeugt das Modul eine Diagnose, die der PROFIBUS DP-Master als Modulfehler liest.Das PLC-Programm des Master empfängt den Fehler, so dass das Steuerungssystem auf den Verlust der ET 200S-Versorgungsspannung reagieren kann, indem es die betroffenen E/Ausgänge anmutig abschaltet oder einen Alarm erzeugt.Dies ist wesentlich informativer als einfach die I/O-Funktion ohne Erklärung zu verlieren.

F4: Wie viele E/A-Module liefert ein 6ES7138-4CA01-0AA0?

Das PM-E versorgt alle ET 200S-E/A-Module in seiner Stromversorgungsgruppe von der Position des PM-E bis zum nächsten PM-E oder zum Ende der Terminalreihe, je nachdem, was zuerst passiert.Die Anzahl der Module hängt von der Stromzufuhr jedes Moduls in der Gruppe ab.Der Gesamtstrom für alle Module in der Gruppe darf bei 60°C 10A nicht überschreiten. Die Gesamtstromzufuhr aller Module in der Gruppe ist zu berechnen und zu überprüfen, ob sie innerhalb dieser Grenze bleibt.

F5: Der 6ES7138-4CA01-0AA0 wird eingestellt. Was ist der aktuelle Siemens Ersatz?

Das ET 200S-System selbst wurde durch die ET 200SP-Plattform abgelöst.Überprüfen Sie die Verfügbarkeit der aktuellen Teile von Siemens über die Siemens Industry MallFür neue Anlagen ist die ET 200SP mit eigenen Leistungsmodulvarianten die aktuelle Plattform.Bestätigen Sie die aktuelle Verfügbarkeit und den eventuell eingestellten Status mit der Lieferkette von Siemens, bevor Sie.
