Das elektronische Modul 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0

Siemens 6ES7134-4NB51-0AB0∙ SIMATIC ET 200S 2AI RTD High Feature Modul ∙ 15-Bit / ±0.1% / 2/3/4-Wire / Line Kompensation

High-Feature RTD-Eingabe 15 Bit Auflösung mit eingebauter Blei-Kompensation

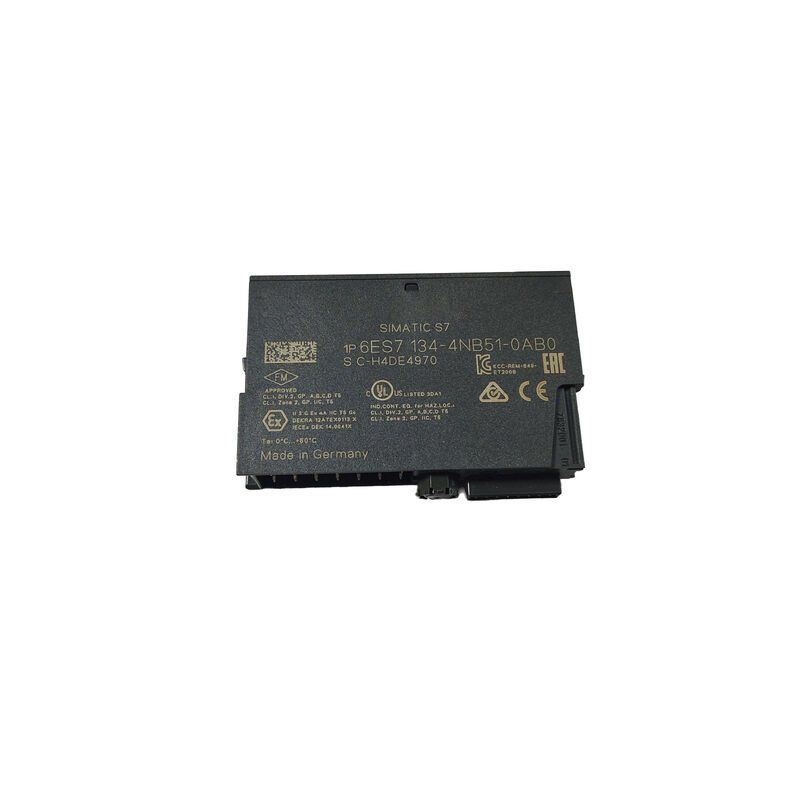

Das 6ES7134-4NB51-0AB0 ist das 2AI RTD High Feature-Analog-Eingangsmodul für die verteilte I/O von Siemens SIMATIC ET 200S.Pt200, Pt500, Pt1000, Ni100, Ni120, oder Cu10 Sensor und eine Temperaturmessung an den PROFIBUS DP-Master mit einer Auflösung von 15 Bit plus Zeichen zurückgeben. Bei einer Genauigkeit von ±0,1%Dies ist eine der präzisesten Temperatur-Eingabeoptionen im Analogmodulbereich ET 200S.

Die Bezeichnung "High Feature" (HF) ist eine bedeutende Unterscheidung.Das HF-Modul bietet eine höhere Auflösung (15-Bit gegenüber 13-Bit bei Standardmodulen) und eine Kompensation des internen Leitungwiderstands, was es in Feldanwendungen am meisten unterscheidet.

Kompensation für den Widerstand der inneren Leitungenbeseitigt den durch den Widerstand des Kabels, der den RTD-Sensor mit dem Modul verbindet, verursachten Temperaturmessfehler.der Kabelwiderstand ergänzt direkt den Sensorwiderstand und unterscheidet sich nicht von der Temperatur. Ein 20-Ohm-Kabel sieht aus wie ein 20-Ohm-Temperaturverschiebungsgerät (ca. 50°C bei Pt100)Der interne Kompensationskreis des HF-Moduls misst und subtrahiert diesen Kabelwiderstandsfehler, ohne dass eine externe Korrektur erforderlich ist.praktische Anlagen mit zwei Drähten mit angemessener Genauigkeit für Entfernungen, für die eine Kabelung mit zwei Drähten die wirtschaftliche Wahl ist;.

Bei 3- und 4-Draht-Anlagen wird der Kabelwiderstandsfehler beim Sensor mit Hilfe der traditionellen Kelvin-Sensing- oder Brückentechniken eliminiert, jedoch mehr Leiter pro Sensor benötigt.Das Modul unterstützt alle drei Verkabelungskonfigurationen, wodurch der Systementwickler für jede Sensorposition Flexibilität in der Sensorkabelstrategie hat.

Schlüsselmerkmale

6ES7134-4NB51 vs. 6ES7134-4NB01

Beide tragen das Präfix "NB" und die Bezeichnung "High Feature", messen jedoch verschiedene Sensortypen:

Diese beiden Module sind nicht austauschbar, beide akzeptieren das gleiche ET 200S-Terminalmodul, die Elektronik und die Messtechnik unterscheiden sich jedoch völlig.Bestätigen Sie den Sensortyp in der Anlage vor der Angabe.

Häufig gestellte Fragen

F1: Welche RTD-Sensortypen sind mit dem 6ES7134-4NB51-0AB0 kompatibel?

Das Modul akzeptiert Standard-Industrie-RTD-Typen aus Platin und Nickel: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 und Cu10 (DIN/IEC-Standardkurven).Der Sensortyp wird pro Kanal in den Parametern des ET 200S-Moduls während der Hardwarekonfiguration von STEP 7 oder TIA Portal konfiguriert.. Bestätigen Sie den in der Anwendung installierten Sensortyp vor der Konfiguration.

F2: Welches Terminalmodul ist für die 6ES7134-4NB51-0AB0 erforderlich?

Das Modul erfordert ein ET 200S-Terminalmodul entweder TM-E15S24-AT (Schraub-Terminal, 6ES7193-4CL20-0AA0) oder TM-E15C24-AT (Feder-Clip-Terminal, 6ES7193-4CL30-0AA0).Das Terminalmodul stellt die Feldverkabelungsterminals bereit und verbindet sich physisch mit der ET 200S-SchieneDie Terminalmodule müssen separat bestellt werden.

F3: Wie funktioniert die Kompensation des internen Linienwiderstands und wann spielt sie eine Rolle?

In einem 2-drahtigen RTD-Schaltkreis trägt das Kabel, das den Sensor mit dem Modul verbindet, den Messstrom und führt außerdem einen Widerstand ein, der dem Sensor als Temperaturverschiebungsfehler hinzufügt.Die interne Kompensation erfolgt durch eine Korrektur auf der Grundlage einer bekannten Referenzmessung, um diesen Kabelwiderstand vom Ergebnis abzuziehen.Dies ist vor allem bei langen 2-Drahtkabelläufen wichtig, bei denen bei Pt100 jedes 1Ω Kabelwiderstands ungefähr 2,5°C Messfehler ohne Kompensation einführt.Das HF-Modul reduziert diesen Fehler, ohne dass eine 3- oder 4-Draht-Leitung erforderlich ist.

F4: Die 6ES7134-4NB51-0AB0 wird nicht mehr produziert. Gibt es einen aktuellen Siemens Ersatz?

Das ET 200S-System wurde durch die ET 200SP-Plattform abgelöst.Quelle 6ES7134-4NB51-0AB0 über den ET 200S Nachschubmarkt. Für neue Systemdesigns verwenden Sie das ET 200SP-Äquivalent. Bestätigen Sie den genauen Ersatztyp mit Siemens Industry Mall.

F5: Die SF-LED leuchtet auf der 6ES7134-4NB51-0AB0. Was bedeutet das?

Die SF-LED (Gruppenfehler) zeigt einen Fehler auf Modulebene an typischerweise ein Sensorsignal außerhalb des Bereichs (offener Schaltkreis, Kurzschluss oder Sensormessung über den konfigurierten Bereich hinaus),oder ein Modul-Hardwarefehler. Lesen Sie die diagnostischen Daten über STEP 7 oder das TIA-Portal, um den spezifischen Fehlercode zu identifizieren.Es wird je nach Art der Unterbrechung als Auf- oder Abstandsmessung dargestellt..
