INPUT/OUTPUT MODUL
>

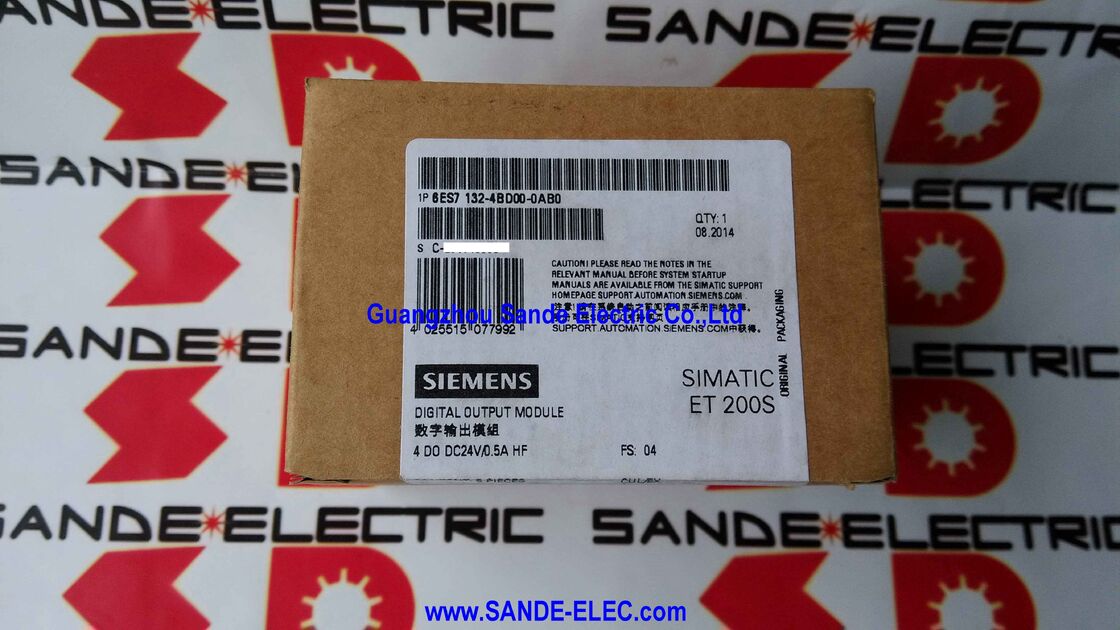

Das dezentrale Peripheriesystem ET 200S basiert auf schmalen Elektronikmodulen mit Einzelfunktion. Die 6ES7132-4BD00-0AB0 ist eine der Ausgangsvarianten: 4 Transistorausgänge in einem 15 mm breiten Gehäuse. Für verteilte E/A-Stationen mit begrenztem Platzangebot – Maschinenschränke, Anschlusskästen in der Produktionslinie oder kompakte Steuerstationen – ermöglicht die Breite von 15 mm eine hohe E/A-Dichte mit mehreren nebeneinander montierten Modulen auf kleinem Raum.
Jeder der vier Kanäle schaltet 24 VDC mit bis zu 0,5 A – ausreichend für Magnetventile (typischerweise 0,1 bis 0,4 A), Anzeigelampen, kleine Relaisspulen und Schützsteuerkreise, die innerhalb der Ausgangsleistung liegen.
| Parameter | Wert |
|---|---|
| Ausgabekanäle | 4 |
| Ausgangsspannung | 24V DC |
| Ausgangsstrom | 0,5A pro Kanal |
| Ruhestrom | max. 5mA/Kanal |
| Einschaltverzögerung | max. 100µs |
| Ausschaltverzögerung | max. 300µs |
| Diagnose | Kurzschluss (pro Kanal) |
| Breite | 15mm |
| Gewicht | ca. 40g |
Bezeichnet sind auch die Elektronikmodule ET 200SST (Standard)oderHF (High Feature). Die 6ES7132-4BD00-0AB0 trägt die HF-Bezeichnung.
Der praktische Unterschied liegt in der Diagnosefähigkeit. Das Standard-Ausgangsmodul (ST) schaltet seine Kanäle um und bestätigt den Ausgangsstatus, identifiziert jedoch nicht, bei welchem spezifischen Kanal ein Fehler aufgetreten ist. Das HF-Modul fügt eine kanalweise thermische Kurzschlusserkennung hinzu. Wenn die Last eines Ausgangskanals übermäßigen Strom zieht – ein blockiertes Magnetventil, ein kurzgeschlossenes Verkabelungssegment oder eine defekte Ventilspule – identifiziert und meldet das HF-Modul den spezifischen Kanal, der fehlerhaft ist.
Die Fehlermeldung gelangt über das ET 200S-Interfacemodul zurück in den Diagnosepuffer der CPU. Ohne eine Änderung des Kontaktplanprogramms kann die Engineering-Station genau bestimmen, welcher Ausgangskanal und welches Feldgerät den Überstromzustand verursacht. Bei Systemen mit vielen über ein verteiltes Layout verteilten Aktoren schränkt dies die Fehleruntersuchung von „irgendwo auf Station 4“ auf „Kanal 2 von Modulsteckplatz 3, Station 4“ ein.
Magnetventilsteuerung an einer Füllmaschine:Acht ET 200S-Ausgangsmodule in einer dezentralen Station steuern 32 Pneumatikventile. Die HF-Diagnosefunktion identifiziert jede einzelne Ventilspule, bei der ein Kurzschluss auftritt, ohne dass jeder Magnetstecker zur manuellen Prüfung abgezogen werden muss.
Steuerung des Fördererantriebs:24-V-DC-Aktuatoren (Schieber, Anschläge, Umlenker) in einer Produktionslinie, gesteuert durch verteilte ET 200S-Stationen. Jedes 15-mm-Modul in der Kompaktstation versorgt vier Aktorkanäle.
Anzeige- und Signallampenkreise:Mehrere 24-V-DC-Signalsäulenlampen und Statusanzeigen, die von 4DO-Ausgangskanälen in einer ET 200S-Station im Maschinenschrank angetrieben werden. Stromaufnahme deutlich innerhalb von 0,5 A/Kanal.
F1: Was ist der Unterschied zwischen der 6ES7132-4BD00-0AB0 (HF) und der Standard (ST) Variante?
Die ST-Variante (z. B. 6ES7132-4BD02-0AA0) bietet die grundlegende 4DO-Ausgangsfunktion ohne kanalweise Diagnose. Die HF-Variante verfügt über eine thermische Kurzschlusserkennung für jeden einzelnen Ausgangskanal und meldet Fehler pro Kanal an die CPU zurück. Wählen Sie den ST für kostenempfindliche Installationen, bei denen keine Diagnose pro Kanal erforderlich ist; Wählen Sie die HF, wenn diagnostische Transparenz erforderlich ist, um die Wartungszeit zu reduzieren.
F2: Kann die 6ES7132-4BD00-0AB0 induktive Lasten direkt schalten?
Ja, mit entsprechenden Vorsichtsmaßnahmen. Der Ausgangstransistor ist für 0,5 A ausgelegt. Induktive Lasten (Magnetventile, Relaisspulen) erzeugen beim Abschalten eine Gegen-EMK. Der Ausgangsschaltkreis des Moduls bietet grundlegenden Schutz, aber bei großen induktiven Lasten oder langen Schaltzyklen verringert das Hinzufügen einer Freilaufdiode oder eines Entstörschaltkreises über die Last die Belastung des Ausgangstransistors und verlängert die Lebensdauer des Moduls. Überprüfen Sie die spezifischen induktiven Lasteigenschaften anhand der Nennleistung des Moduls.
F3: Wie viele Module 6ES7132-4BD00-0AB0 können in einer ET 200S-Station montiert werden?
Die Anzahl ist abhängig vom ET 200S-Interfacemodul in der Station und dessen maximalem I/O-Ausbau. Jedes 6ES7132-4BD00-0AB0 belegt 4 Ausgangsbits und einen physikalischen Steckplatz auf der ET 200S-Terminalmodulreihe. Die Dokumentation des Schnittstellenmoduls gibt die maximale Anzahl elektronischer Module pro Station und das Gesamtbudget für die Rückwandplatine an. Bestätigen Sie beide Einschränkungen bei der Planung einer Stationskonfiguration.
F4: Wie sind die Ausgänge beim 6ES7132-4BD00-0AB0 beschaltet?
Für die Feldverdrahtung nutzt das Modul das Terminalmodul ET 200S (Serie TM-E oder TM-P). Zuerst wird das Terminalmodul montiert, die Feldleitungen werden an die Schraubklemmen des Terminalmoduls angeschlossen und das Elektronikmodul wird in das Terminalmodul eingeclipst, ohne die Feldverkabelung zu beeinträchtigen. Dadurch kann das Elektronikmodul zu Wartungszwecken entfernt und ausgetauscht werden, ohne dass Feldkabel abgetrennt werden müssen.
F5: Welche LED-Anzeigen gibt es beim 6ES7132-4BD00-0AB0?
Das Modul verfügt über vier grüne Ausgangsstatus-LEDs (eine pro Kanal), die anzeigen, wann jeder Ausgang mit Strom versorgt wird, sowie über eine Diagnoseanzeige, die aufleuchtet, wenn auf einem Kanal ein Fehler (Kurzschluss) erkannt wird. Das kanalspezifische LED-Muster in Kombination mit der Diagnoseanzeige ermöglicht es einem Außendiensttechniker, visuell zu erkennen, welcher Kanal aktiv ist und ob ein Fehlerzustand vorliegt, ohne einen Laptop anzuschließen.
