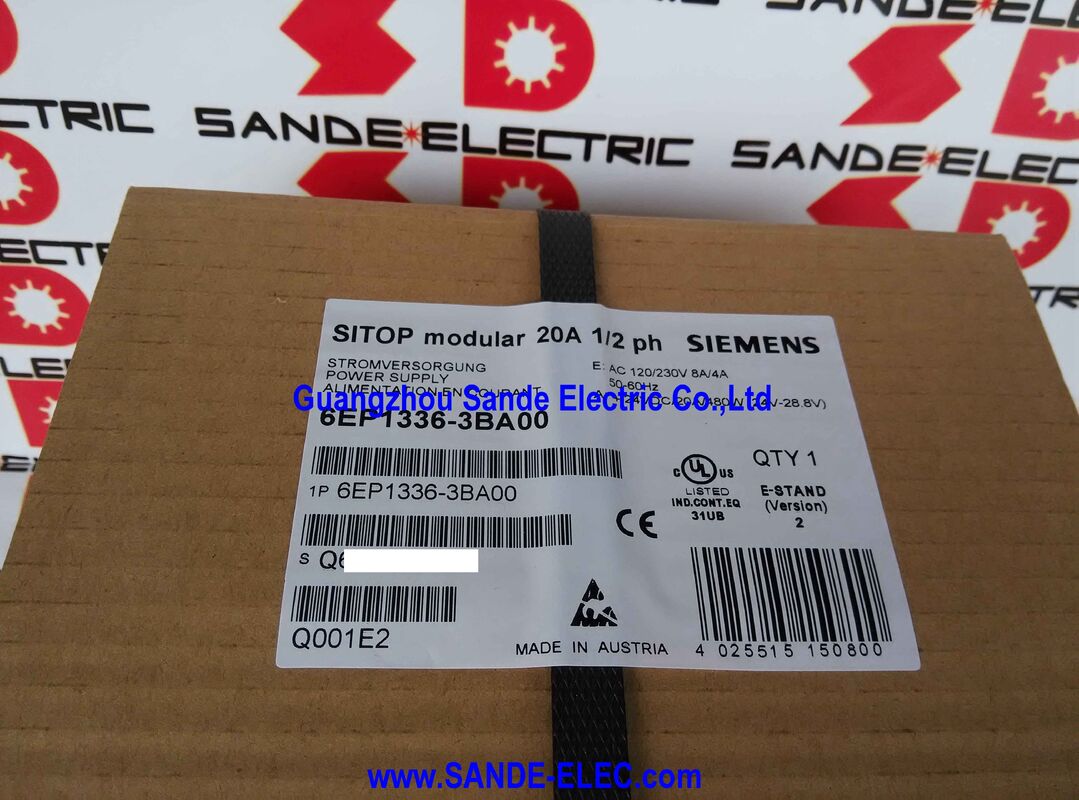

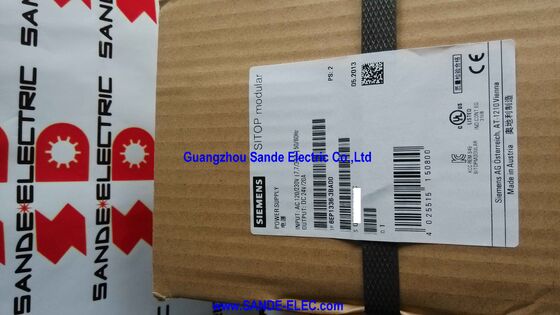

Sitop Modular 20 Stabilisierte Stromversorgung 6EP1336-3BA00 6EP1 336-3BA00 6EP1336-3BAOO

Siemens 6EP1336-3BA00 | SITOP Modular 24V DC / 20A / 480W Netzteil – PSU8200 / Weitbereichs-AC-Eingang / Power Boost / DIN-Schiene

SITOP Modular – das 20-A-Arbeitspferd für anspruchsvolle Schalttafelaufbauten

Die 6EP1336-3BA00 ist die 20-A-Stromversorgung SITOP Modular von Siemens – der Branchenmaßstab für zuverlässige 24-V-DC-Versorgung in komplexen Maschinen und Anlagen. Mit einer Dauerleistung von 480 W und einem Weitbereichseingang von 85–275 V AC akzeptiert dieses Gerät nahezu jede einphasige Netzversorgung weltweit ohne Jumper- oder Schalteränderungen. Unabhängig davon, ob das Panel an eine nordamerikanische 120-V-Versorgung oder eine europäische 230-V-Versorgung angeschlossen ist, schaltet sich das 6EP1336-3BA00 korrekt ein.

Die Power-Boost-Funktion ist das Leistungsmerkmal, das SITOP Modular von einfachen Industriestromversorgungen unterscheidet. Wenn ein Schutzschalter, der einen nachgeschalteten 24-V-Gleichstromzweig schützt, auslösen muss, muss die Gleichstromversorgung für den Bruchteil einer Sekunde den drei- bis zehnfachen Nennstrom des Schutzschalters drücken, um den Schutzschalter in den magnetischen (unverzögerten) Auslösebereich zu bringen. Der 6EP1336-3BA00 liefert bis zu 60 A für 25 ms – das Dreifache seines Nennausgangs von 20 A – speziell für die zuverlässige Auslösung dieser Leistungsschalter. Ohne ausreichenden Verstärkungsstrom zieht ein fehlerhafter Zweig kontinuierlich Strom, löst den Leistungsschalter nicht aus und kann Schäden oder einen Brand verursachen.

Das Kurzschlussverhalten ist zwischen zwei Modi wählbar. Im Konstantstrommodus begrenzt das Netzteil den Strom auf seinen Nennwert und die Ausgangsspannung sinkt – nützlich für Systeme, in denen die Last auch während eines Fehlers etwas Strom erhalten muss. Im selbsthaltenden Abschaltmodus schaltet die Stromversorgung bei einem Kurzschluss ab und erfordert einen manuellen Reset – nützlich für kontrollierte Fehlerreaktionen, bei denen das System anhalten und den Bediener alarmieren muss.

Wichtige Spezifikationen

Ersatzhinweis – 6EP1336-3BA10

Der 6EP1336-3BA10 ist der von Siemens bestätigte direkte Ersatz für den 6EP1336-3BA00. Die technischen Daten sind elektrisch identisch: gleicher 85–275 V AC-Eingang, gleicher 24 V DC/20 A/480 W-Ausgang, gleiche Power Boost- und LED-Funktionen. Der physikalische Unterschied liegt in der Gehäusebreite – 90 mm beim 3BA10 gegenüber 160 mm beim 3BA00. Der 3BA10 benötigt weniger Platz auf der DIN-Schiene. Bestätigen Sie bei der Nachrüstung den Schalttafelausschnitt und den Platz auf der DIN-Schiene.

FAQ

F1: Was ist die Power-Boost-Funktion und warum ist sie wichtig?

Der Power Boost liefert bis zu 60 A für 25 ms – das Dreifache der Nennleistung von 20 A. Dieser Spitzenstrom ist für die Auslösung magnetischer Schutzschalter in der 24-V-DC-Verteilung unerlässlich. Die magnetische Auslösung eines standardmäßigen Leistungsschalters erfordert das 5- bis 10-fache seines Nennstroms, um sofort auszulösen. Ohne ausreichenden Boost-Strom kann es sein, dass ein fehlerhafter Zweig seinen Leistungsschalter nicht auslöst und der Fehler bestehen bleibt. Der Power Boost des 6EP1336-3BA00 sorgt für eine zuverlässige und schnelle Abschaltung nachgeschalteter Schutzgeräte.

F2: Was ist der Unterschied zwischen dem Verhalten bei konstantem Strom und selbsthaltendem Kurzschluss?

Im Konstantstrommodus begrenzt die Versorgung ihren Ausgangsstrom auf ungefähr den Nennwert, wenn der Ausgang kurzgeschlossen wird – die Ausgangsspannung bricht zusammen, die Versorgung bleibt eingeschaltet und die Last erhält einen geschützten Strom. Wenn der Kurzschluss beseitigt ist, wird die Versorgung automatisch wiederhergestellt. Im selbsthaltenden Abschaltmodus trennt das Netzteil seinen Ausgang vollständig und schaltet sich ab. Für den Neustart ist ein manueller Reset (normalerweise das Aus- und Wiedereinschalten des Wechselstromeingangs) erforderlich. Wählen Sie die Verriegelungsabschaltung aus, wenn ein Fehler das System stoppen und eine Reaktion des Bedieners auslösen muss.

F3: Die Ausgangsspannung ist einstellbar – wozu dient die Einstellung über 24 V DC?

Der Ausgang ist von 24 V bis 28,8 V DC einstellbar. Eine höhere Ausgangsspannung gleicht den Spannungsabfall bei langen Kabelstrecken zwischen der Stromversorgung und entfernten 24-V-Lasten aus. Wenn sich die Versorgung an einem Ende eines großen Schaltschranks oder einer großen Maschine befindet und sich die Lasten am anderen Ende befinden, verringert der Kabelwiderstand die Klemmenspannung an der Last. Wenn Sie den Versorgungsausgang auf 25 V oder 26 V einstellen, werden trotz des Kabelabfalls 24 V an den Lastklemmen geliefert. Messen Sie vor der Einstellung die Klemmenspannung an der am weitesten entfernten kritischen Last.

F4: Können mehrere 6EP1336-3BA00-Geräte parallel geschaltet werden, um den Strom zu erhöhen?

Ja. Die Baureihe SITOP Modular unterstützt den Parallelbetrieb mit optionaler symmetrischer Lastverteilung. Die Ausgangsspannung ist bei beiden Geräten identisch eingestellt und beide versorgen den gemeinsamen 24-V-DC-Bus. Für eine vollautomatische Lastverteilung werden Redundanzmodule von Siemens (z. B. SITOP-Redundanzmodul) zur Parallelkonfiguration für echten N+1-Redundanzbetrieb hinzugefügt.

F5: Woher wird die 6EP1336-3BA00 nach der Abkündigung bezogen?

Über den etablierten SITOP PSU-Ersatzteilmarkt – autorisierte Siemens-Händler (wo der Vorrat vorhanden ist), spezialisierte Händler für Industriestromversorgungen und geprüfte Überbestände. Bei Neubeschaffung ist der 6EP1336-3BA10 der direkte Ersatz mit identischer elektrischer Leistung im schmaleren Gehäuse. Bestätigen Sie den Platz auf der Schalttafel, bevor Sie den 3BA10 als Ersatz für eine bestehende 3BA00-Installation angeben.
