AS2211F-02-10SA Neue SMC Pneumatische Verbindung AS2211F-02-10SA Neue versiegelte

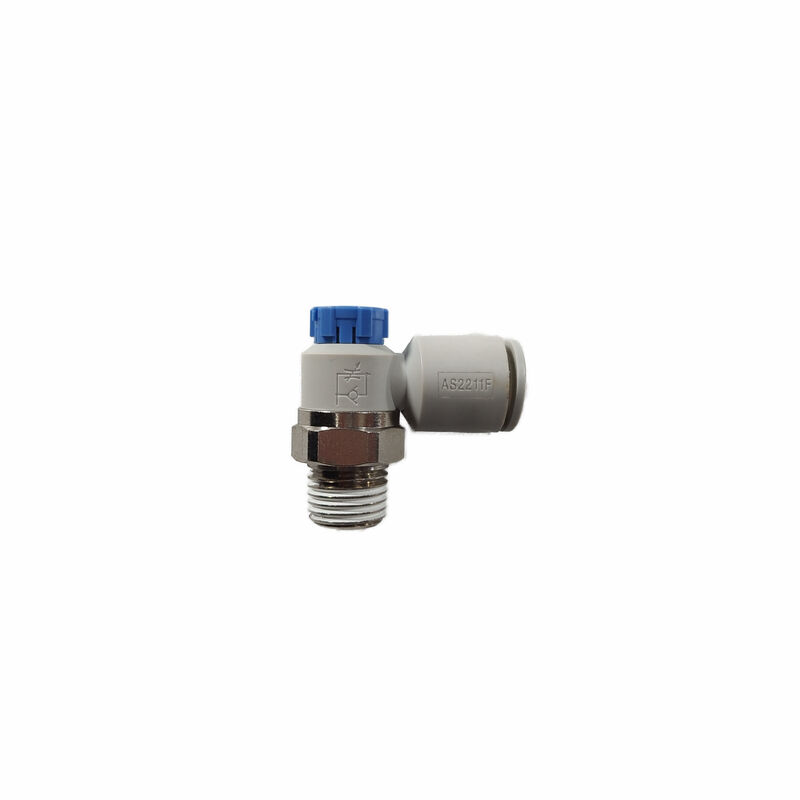

SMC AS2211F-02-10SA Drosselventil mit Einlassregelung, Winkel

Pneumatische Bewegungsanwendungen

Das SMC AS2211F-02-10SA steuert den einströmenden Luftstrom zu einem pneumatischen Aktuator. Anwendungsbereiche umfassen Verpackungsmaschinen, automatisierte Montage und Materialhandhabungsgeräte mit Einlassregelkreisen.

Einstellen und Arretieren

Die Nadelverstellung stellt den Luftstrom ein, um die Geschwindigkeit des Aktuators zu regeln. Ein Druckknopf mit Arretierung sichert die Einstellung nach der Justierung. Seine Winkelbauform führt die Schlauchleitung im rechten Winkel zum Gewindeanschluss.

Anschluss- und Betriebsdaten

Installationshinweise

Prüfen Sie vor der Installation das Strömungsrichtungssymbol. Stecken Sie den Schlauch vollständig ein und überprüfen Sie den Halt. Stellen Sie die Geschwindigkeit schrittweise ein und verriegeln Sie dann den Knopf. Halten Sie den Betriebsdruck innerhalb der Grenzen sowohl des Reglers als auch des ausgewählten Schlauchs.

FAQ

F1: Steuert dieses Modell den Einlass- oder Auslassluftstrom?
A: Es regelt den Luftstrom, der in den Aktuator eintritt.

F2: Welche Schlauchgröße wird akzeptiert?
A: Schläuche mit einem Außendurchmesser von 10 mm.

F3: Welches Gewinde wird verwendet?
A: R 1/4 konisches Rohrgewinde mit Dichtmittel.
