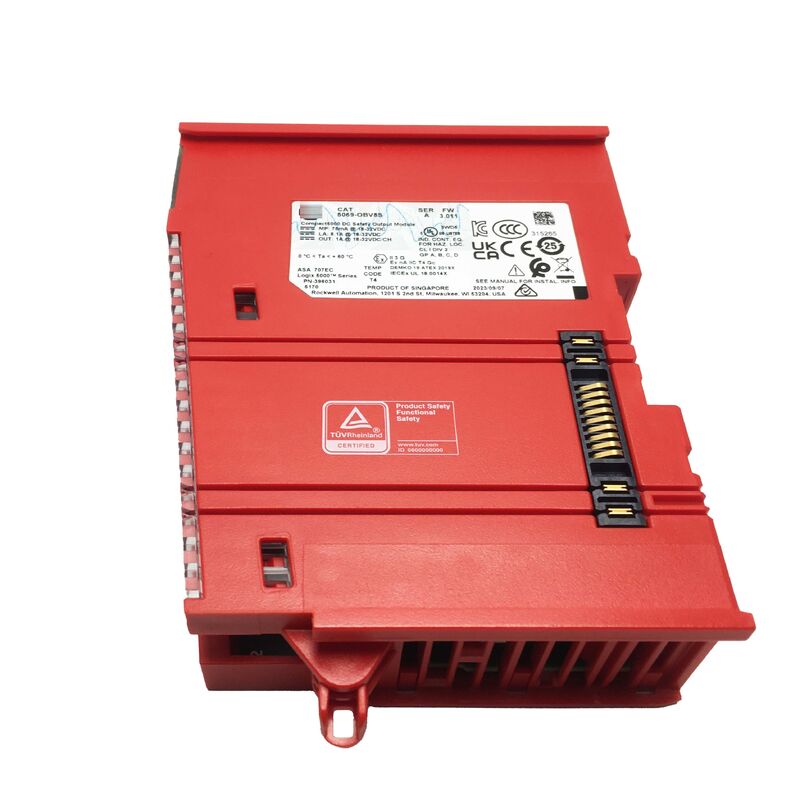

5069-OBV8S AB Sicherheitsausgangsmodul 5069OBV8S Original Neu
Allen-Bradley 5069-OBV8S | Compact 5000 8-Kanal 24VDC konfigurierbares Sicherheitsausgangsmodul
Katalognummer: 5069-OBV8S
Hersteller: Rockwell Automation / Allen-Bradley
Produktfamilie: Compact 5000 I/O
Modultyp: Konfigurierbarer digitaler Sicherheitsausgang (Sourcing oder Bipolar)
Kanäle: 8
Ausgangsspannung: 24V DC (17,5-32V DC Bereich)
Sicherheitsbewertung: SIL CL3 / PLe / Kategorie 4
Übersicht
Das 5069-OBV8S ist ein 8-Kanal konfigurierbares digitales Sicherheitsausgangsmodul aus der Compact 5000 I/O-Familie von Allen-Bradley. Es liefert 24V DC Sourcing-Ausgänge, die für Safety Integrity Level CL3, Performance Level e (PLe) und Kategorie 4 zertifiziert sind – die höchste Stufe der funktionalen Sicherheitsbewertungen für die industrielle Automatisierung.
Dieses Modul ist für Anwendungen konzipiert, bei denen Maschinenschutz, Sicherheitsverriegelungsausgänge und gesteuerte Stoppfunktionen zertifizierte Sicherheitsausgänge mit integrierter Fehlererkennung erfordern.
Das Modul arbeitet als lokales I/O in CompactLogix 5380, Compact GuardLogix 5380 oder CompactLogix 5480 Systemen und fungiert als verteiltes I/O über EtherNet/IP für CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 und GuardLogix 5580 Steuerungen.
Der konfigurierbare Ausgangstyp – Sourcing oder Bipolar – ermöglicht eine Anpassung an verschiedene Verdrahtungsanforderungen von Feldgeräten, ohne dass unterschiedliche Modulvarianten für verschiedene Anwendungen erforderlich sind.
Mit 1 Ampere pro Kanal treibt das Modul die typischen Lasten in Maschinensicherheitsanwendungen an: Sicherheitsrelaisspulen, Lichtschranken-Freigabekreise, Ventilspulen und Motorfreigabesignale. Acht unabhängige Kanäle in einem einzigen schlanken Modul bieten eine erhebliche Ausgangskapazität und sparen gleichzeitig Platz auf der Schalttafel und im Chassis.
Wichtige Spezifikationen
| Parameter |
Wert |
| Katalognummer |
5069-OBV8S |
| Hersteller |
Rockwell Automation / Allen-Bradley |
| Ausgangskanäle |
8 |
| Ausgangsspannungsbereich |
17,5 - 32V DC (nominal 24V DC) |
| Ausgangsstrom |
1 A pro Kanal |
| Ausgangstyp |
Sourcing oder Bipolar (konfigurierbar) |
| Sicherheitsbewertung |
SIL CL3 / PLe / Kategorie 4 |
| Sicherheitsreaktionszeit |
4,5 ms |
| Min. Ausgangsimpulsbreite |
400 µs |
| Leistungsaufnahme |
6,5 W |
| Montage |
Hutschiene |
| Betriebstemperatur (horizontal) |
0 - 60°C (32 - 140°F) |
| Betriebstemperatur (vertikal) |
0 - 50°C (32 - 122°F) |
| Abmessungen |
144,57 mm L × 22 mm B × 105,42 mm H |
| Gewicht |
ca. 175 g |
| Kompatible Steuerungen |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
SIL CL3 / PLe / Kategorie 4 – Was die Sicherheitsbewertungen bedeuten
Safety Integrity Level 3 (SIL 3) ist die höchste Sicherheitsbewertung, die in IEC 62061 für Maschinensicherheit definiert ist. Sie entspricht einer Wahrscheinlichkeit für gefährliche Ausfälle pro Stunde im Bereich von 10⁻⁸ bis 10⁻⁷. Einfach ausgedrückt, ist dies die Stufe, die für Sicherheitsfunktionen erforderlich ist, die angesichts ernsthafter potenzieller Schäden zuverlässig funktionieren müssen.
Performance Level e (PLe) und Kategorie 4 sind gleichwertige Bezeichnungen aus ISO 13849-1.
Kategorie 4 erfordert, dass ein einzelner Fehler nicht zum Verlust der Sicherheitsfunktion führt und dass der Fehler vor der nächsten Sicherheitsanforderung – oder zumindest vor dem nächsten normalen Maschinenzyklus – erkannt wird.
Das 5069-OBV8S erreicht diese Bewertungen durch seine zweikanalige Ausgangsarchitektur und umfassende integrierte Diagnostik.
Das Modul überwacht kontinuierlich seine Ausgänge auf Feldspannungsverlust, Leerlaufbedingungen, Kurzschlüsse, Überlastungen und Übertemperaturen. Verpolungsschutz und Überspannungsschutz sind in die Hardware integriert. Diese Diagnosen arbeiten unabhängig vom Sicherheitsprogramm und bieten ein Sicherheitsnetz auf Hardware-Ebene unterhalb der Software-Logik.
Konfigurierbarer Ausgangstyp – Sourcing oder Bipolar
Die Bezeichnung "konfigurierbar" im vollständigen Namen des Moduls bezieht sich auf seinen wählbaren elektrischen Ausgangstyp. Sourcing-Ausgänge liefern Strom vom Modul zur Last – der Ausgangsanschluss des Moduls liefert die positive Versorgung, und die Last wird zwischen diesem Anschluss und Masse angeschlossen.
Dies ist die gängigste Verdrahtungskonvention für Sicherheitsausgänge von Werkzeugmaschinen und Robotern.
Die bipolare Konfiguration ermöglicht die Verwendung der Ausgänge des Moduls in Schaltungen, bei denen die Stromrichtung variieren kann – nützlich in spezifischen Ventilsteuerungs- und Aktuatoranwendungen, bei denen die Last an verschiedenen Betriebspunkten beide Polaritäten erfordert.
Der Ausgangstyp wird in der Studio 5000 Logix Designer Software als Teil der Modulkonfiguration eingestellt. Es sind keine Hardwareänderungen oder Jumper erforderlich.
Backplane-Kommunikation und Systemintegration
Compact 5000 I/O-Module verwenden eine integrierte 1-Gb-Switch-Technologie, die lineare und Device Level Ring (DLR) Topologien unterstützt.
Diese Hochgeschwindigkeits-Backplane-Kommunikation ermöglicht schnelle Übertragungsraten zwischen der Steuerung und den I/O-Modulen – entscheidend für Sicherheitsanwendungen, bei denen das Zeitbudget für die Sicherheitsreaktion knapp ist.
Die Sicherheitsreaktionszeit des Moduls von 4,5 ms ist die Zeit vom Erkennen einer Änderung auf der Sicherheitsseiteingangsseite bis zur Aktualisierung des Sicherheitsausgangs – ein wichtiger Parameter für die Berechnung der gesamten Systemreaktionszeit in einer Sicherheitsfunktion.
Dies muss zu den anderen Zeitverzögerungen in der Sicherheitskette (Sensoransprechzeit, Ausführung der Sicherheitsfunktion, Aktuatoransprechzeit) addiert werden, wenn die Leistung der vollständigen Sicherheitsfunktion gegen die erforderliche Stoppzeit validiert wird.
Das Modul integriert sich auch in das breitere Compact 5000-Ökosystem und empfängt die Feldseiten-Stromverteilung von kompatiblen Compact 5000-Modulen, die diesen Dienst anbieten.
Häufig gestellte Fragen
F1: Kann das 5069-OBV8S mit einer Standard-CompactLogix 5380-Steuerung ohne eine GuardLogix-Steuerung verwendet werden?
Das 5069-OBV8S kann in einem CompactLogix 5380-System installiert werden, aber seine Sicherheitsfunktionen sind nur verfügbar, wenn es mit einer Compact GuardLogix 5380 oder GuardLogix 5580 Steuerung verbunden ist. Ohne eine GuardLogix-Primärsteuerung, die die Sicherheitslogik überwacht, kann das Modul keine Sicherheitsausgänge validieren oder die für den SIL-bewerteten Betrieb erforderliche Sicherheitskennung aufrechterhalten. Für Standard-Digitalausgänge (nicht sicherheitsrelevant) sind Standard-Ausgangsmodule die richtige Wahl.
F2: Das Modul zeigt eine Kurzschlussdiagnose auf Kanal 3 an. Wie sollte dies untersucht werden?
Eine Kurzschlussdiagnose auf einem bestimmten Kanal bedeutet normalerweise, dass der Ausgangstreiber einen übermäßigen Strom auf der Last dieses Kanals erkannt hat. Entfernen Sie zuerst die Stromversorgung und überprüfen Sie die Verkabelung auf Kurzschlüsse zwischen Leitungen oder zur Masse im Stromkreis von Kanal 3. Überprüfen Sie das Lastgerät (Spule, Relaisspule) auf einen Wicklungskurzschluss. Wenn kein Verdrahtungsfehler gefunden wird, kann das Lastgerät selbst defekt sein. Löschen Sie den Fehler, nachdem Sie die Bedingung behoben haben, und verifizieren Sie, dass der Ausgang normal funktioniert, bevor Sie die Produktion wieder aufnehmen.
F3: Was ist der Unterschied zwischen dem 5069-OBV8S und einem Standard-Digitalausgangsmodul (nicht sicherheitsrelevant)?
Sicherheitsausgangsmodule wie das 5069-OBV8S verfügen über eine zertifizierte Diagnoseabdeckung, die Standardmodule nicht haben. Das Sicherheitsmodul verwendet eine zweikanalige interne Architektur und führt kontinuierliche Selbsttests der Ausgangskreise durch. Seine Ausgangszeitgebung und Diagnoseergebnisse werden von der Sicherheitstask der GuardLogix-Steuerung über eine sichere Verbindung verifiziert. Standard-Digitalausgänge haben keine zertifizierte Diagnoseabdeckung und können nicht an einer sicherheitsbewerteten Funktion teilnehmen. Die beiden Typen können in Sicherheitsanwendungen nicht ausgetauscht werden.
F4: Wie wirkt sich der konfigurierbare Sourcing/Bipolar-Ausgang auf die Sicherheitsbewertung aus?
Die Sicherheitsbewertung (SIL CL3 / PLe / Kat. 4) gilt sowohl für Sourcing- als auch für bipolare Konfigurationen. Die Bewertung ist eine Eigenschaft der internen Architektur und Diagnostik des Moduls, nicht der externen Verdrahtungskonvention. Konfigurieren Sie den Ausgangstyp in Studio 5000 entsprechend den Anforderungen des Feldgeräts und der Dokumentation des Sicherheitssystems.
F5: Was passiert mit den Ausgängen des 5069-OBV8S, wenn die Kommunikation zur Steuerung verloren geht?
Wenn die sichere Verbindung zwischen dem 5069-OBV8S und der GuardLogix-Steuerung verloren geht, wechselt das Modul in seinen konfigurierten Kommunikationsfehlerzustand. Für Sicherheitsausgänge ist dies typischerweise so konfiguriert, dass sie abgeschaltet werden (sicherer Zustand). Das programmierbare Fehlerverhalten des Moduls ermöglicht es dem Programmierer der Sicherheitsanwendung, den spezifischen Ausgangszustand für Kommunikationsfehler zu definieren, aber bewährte Sicherheitspraktiken empfehlen, alle Sicherheitsausgänge in ihren abgeschalteten sicheren Zustand zu versetzen, wenn die Kommunikation verloren geht.
