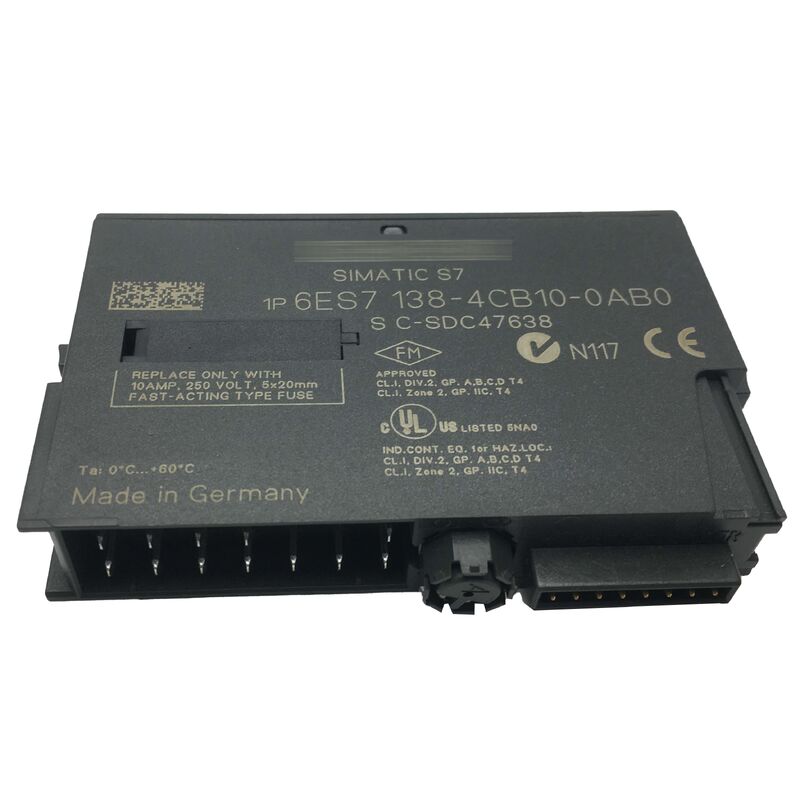

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Leistungsmodul 6ES71384CB100AB0 Neues Original

Das 6ES7138-4CB10-0AB0 ist das PM-E-Leistungsmodul für verteilte I/O-Systeme von Siemens ET200S.das PM-E-Modul dient eher als elektrische Basis als als Datenverarbeitungskomponente.

Sie versorgt die elektronischen Module in ihrer Spannungsgruppe mit Lastspannung und sorgt für eine kontinuierliche Spannungsüberwachung.Alle Antriebsausgänge und Signale, die an Feldgeräte gesendet werden, hängen davon ab, dass der PM-E eine stabile, überwachte Leistung.

Dieses Modul bietet mit seinem breiten Spannungsbereich eine außergewöhnliche Vielseitigkeit und kann Gleichspannungen von 24 bis 48 V und Wechselspannungen von 24 bis 120 V bis 230 V bewältigen.Dies eliminiert die Notwendigkeit mehrerer Leistungsmodulvarianten in verschiedenen Systembereichen.

Anmerkung:Dieses Produkt wird eingestellt. Siemens produziert nun die 6ES7138-4CB11-0AB0 als direkten Ersatz.aber die Wartung erfordert die Beschaffung des ursprünglichen Moduls, da der Nachfolger möglicherweise nicht in allen Konfigurationen kompatibel ist.

Das PM-E überwacht kontinuierlich die Versorgungsspannung in seiner gesamten Spannungsgruppe.Das Modul erkennt und meldet den Fehler sofort auf Hardwareebene, ohne auf die CPU-Umfrage zu warten.

Die diagnostischen Informationen reisen gleichzeitig über zwei Wege:

• LED-Anzeigen auf dem Modul liefern einen unmittelbaren Sichtzustand
• Die Zustandsinformationen werden in das Prozessbild des PROFIBUS DP eingegeben und erreichen das PLC-Programm für Alarmausgänge, Sicherheitsauslösungen oder SCADA-Ereignisse.

Der Kurzschlussschutz verwendet eine austauschbare Schnellschaltsicherung, die sich bei Ausgangskurzschlüssen öffnet, um die nachgelagerte Feldverkabelung und das Modul selbst zu schützen.Das Modul umfasst auch einen Umkehrpolaritätsschutz, um Schäden durch falsche Gleichstromversorgungsleitungen zu vermeiden.

In einer ET200S-Station definiert das PM-E-Modul den Anfang einer Spannungsgruppe.

Mehrere PM-E-Module in derselben Station erstellen unabhängige Spannungsgruppen, die verschiedene Versorgungsspannungen für verschiedene Abschnitte ermöglichen, während sie die gleiche PROFIBUS DP-Verbindung und CPU-Adressing teilen.

Diese Architektur ermöglicht es einer einzigen ET200S-Headstation, Feldgeräte mit unterschiedlichen Spannungsanforderungen zu bedienen zum Beispiel 230-Volt-Wechselstromkontaktoren in einer Spannungsgruppe und 24-Volt-Gleichstromkontaktgeräte in einer anderen.

Durch die kompakte Endbreite von 15 mm der 6ES7138-4CB10-0AB0 werden schmale Spannungsgruppengrenzen auf der Montagebahn aufrechterhalten.

Die rote Leuchte zeigt einen Fehler in der Spannungsgruppe an, typischerweise Verlust der Versorgungsspannung, eine ausgeblasene Sicherung oder eine Spannung, die unter die Überwachungsschwelle fällt.Prüfen Sie zunächst die Lastzufuhrspannung an den PM-E-Terminals- Wenn es stimmt, überprüfen Sie die auswechselbare Sicherung.

In den meisten Fällen, ja die -4CB11-0AB0 wurde als direkter Ersatz konzipiert.Überprüfung der spezifischen Firmwareversion des ET200S-Schnittstellemodules und etwaiger Konfigurationseinstellungen in STEP 7 vor dem Austausch, da bei einigen Konfigurationen Parameteraktualisierungen erforderlich sein können.

Die Backup-Funktion ermöglicht es der ET200S-Station, den letzten Ausgangszustand beibehalten zu können, wenn die PLC-CPU in den STOP-Modus wechselt oder die Kommunikation unterbrochen wird.Dies verhindert unbeabsichtigte Ausgabeänderungen während CPU-Stopps, die Maschinen- oder Prozessprobleme verursachen könnten.

Eine Sicherung, die sich sofort öffnet, zeigt einen dauerhaften Kurzschluss im nachgelagerten Bereich an, der in der Feldverkabelung, einem angeschlossenen Aktoren oder einem beschädigten elektronischen Modul vorhanden ist.Ersetzen Sie die Sicherung nicht erneut, bevor Sie den Fehler nicht erkannt und beseitigt haben.- Trennen Sie die Feldverkabelung und testen Sie jede Schaltung einzeln, um den Kurzschluss zu finden.

Dieses Modul wurde für PROFIBUS DP-basierte ET200S-Stationen entwickelt.Bestätigen Sie das Kommunikationsprotokoll der ET200S-Hauptstation, bevor Sie Leistungsmodule aus verschiedenen Varianten mischen, da sich der Kontext der Systemkonfiguration unterscheidet.
