FANUC A02B-0303-C205∙ SDU1 Grundlegende 4-Achsen-Trenndetektor-Schnittstelle ∙ FSSB / Positionsfeedback / Serie 30i/31i/32i

Die Funktion des SDU1 in der FANUC-Architektur

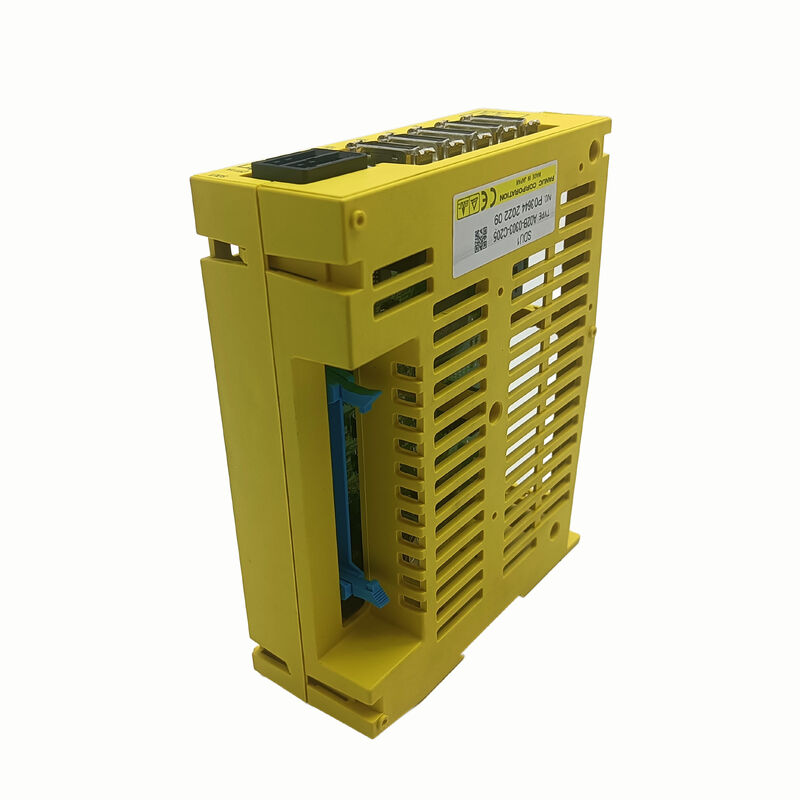

Die A02B-0303-C205 ist die SDU1 Basic eine separate Detektor-Schnittstelle, die externe Positionsdetektoren (lineare Skalen,Rotations-Encoder, die anstelle der Servomotorwelle an der Maschinenstruktur montiert sind) über den FSSB-Faseroptik-Serielbus an die FANUC-CNC. Bei CNC-Werkzeugmaschinen mit vollständiger Positionskontrolle im geschlossenen Kreislauf wird der Detektor an den Maschinentafeln oder Kugelschraubmuttern montiert und gibt unabhängig vom Encoder des Servomotors die tatsächliche Achsenposition zurück.Dies schließt die Positionsschleife an der mechanischen Arbeitsstelle, wodurch Fehler bei der Abweichung der Kugelschraube, der thermischen Ausdehnung und der mechanischen Übereinstimmung zwischen Motor und Tisch beseitigt werden.

Die A02B-0303-C205 empfängt Signale von bis zu vier separaten Detektoren und übermittelt Positionsdaten an die CNC über den FSSB – denselben optischen Bus, den die FANUC-FSSB-Servoverstärker verwenden.Die SDU1 verbindet sich in der FSSB-Kette neben den Verstärkern, und die CNC verwaltet alle Positionsrückmeldungen über dieses einzige schnelle optische Netzwerk.

Schlüsselmerkmale

Vierachsige Kapazität in einem Modul

Die SDU1 Basic verarbeitet vier Detektorkanäle aus einem einzigen Modul vier getrennte Detektorverbindungen, die Positionsdaten gleichzeitig an die CNC zurückgeben.Für ein Bearbeitungszentrum mit getrennter Skalenrückkopplung auf allen vier primären linearen Achsen (XFür Maschinen, die mehr als vier getrennte Detektorachsen benötigen, werden zusätzliche SDU1-Einheiten in das FSSB-Netz verketten.

Auswahl erforderliche genaue Teilenummer

Die A02B-0303-Serie umfasst verschiedene SDU-Varianten. Bestätigen Sie A02B-0303-C205 speziell aus dem Etikett des installierten Modulsoder Funktionsrolle. Die FSSB-Konfiguration und der Achsenparameter des CNC basieren auf der spezifischen SDU-Variante; die Ersetzung eines anderen Suffixes birgt Kommunikations- oder Achsenkonfigurationsfehler.

Häufig gestellte Fragen

F1: Was kann die SDU1 tun, was der Servomotor-Encoder nicht kann?

Der Servomotor-Encoder liefert Positionsrückmeldungen von der Motorachse, die für die Halbschlusskontrolle geeignet sind.Der getrennte Detektor gibt die tatsächliche Achsenposition an der Maschinentabelle oder Kugelschraubmutter zurückDies eliminiert Positionsfehler durch Abweichung der Kugelschraube, thermische Ausdehnung und mechanische Konformität.Die A02B-0303-C205 ist die FSSB-Schnittstelle, die diese getrennten Detektoren mit der CNC verbindet.

F2: Welche FANUC CNC-Generationen sind kompatibel?

Der SDU1 Basic verwendet eine FSSB-Faseroptik-Schnittstelle, die ihn mit den Steuerungen der FANUC-I-Serie kompatibel macht, die FSSB unterstützen: Serie 30i, 31i, 32i, 16i, 18i und 160-MC.Es ist nicht kompatibel mit früheren CNC-Generationen, die nicht-FSSB-Servo-Kommunikationsarchitekturen verwendeten.

F3: Wie viele SDU1-Einheiten können auf einem FANUC-CNC-System angeschlossen werden?

Mehrere SDU1-Einheiten können neben Servoverstärkern in das FSSB-Netzwerk gekettet werden. Ein A02B-0303-C205 bietet vier Detektorkanäle.Zusätzliche SDU1-Module erweitern das SystemDie FSSB-Achsenparameter der CNC müssen die vollständige Kettentopologie widerspiegeln.

F4: Erfordert der A02B-0303-C205-Austausch Änderungen der CNC-Parameter?

Bei einem gleichwertigen Austausch in derselben FSSB-Kettenposition decken die bestehenden CNC-FSSB-Topologieparameter den Austausch unverändert ab.Wenn die Kettentopologie geändert wird oder die Ersatzeinheit eine andere Achsenkonfiguration hat, müssen die Achsenzuordnung des FSSB und die Interfaceparameter des Detektors der CNC vor der Wiederaufnahme überprüft werden.

F5: Woher stammt die A02B-0303-C205?

Über den FANUC-Aftermarket der i-Serie FANUC-CNC-Teilhändler und Reparaturfachleute.für Produktionskritische Maschinen mit separater Detektor-Schlusskontrolle, wenn ein überprüftes Ersatzteil vorhanden ist, minimiert sich die Wiederherstellungszeit. ¢ Ein Ausfall der SDU1 macht das Feedback des separaten Detektors auf allen vier angeschlossenen Achsen gleichzeitig unmöglich.
