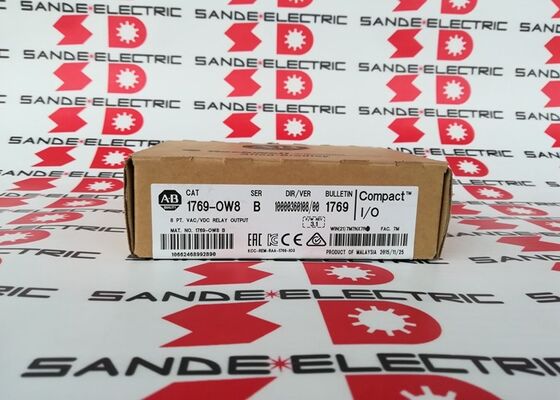

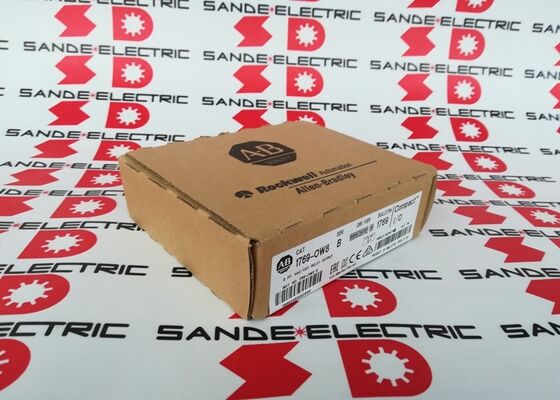

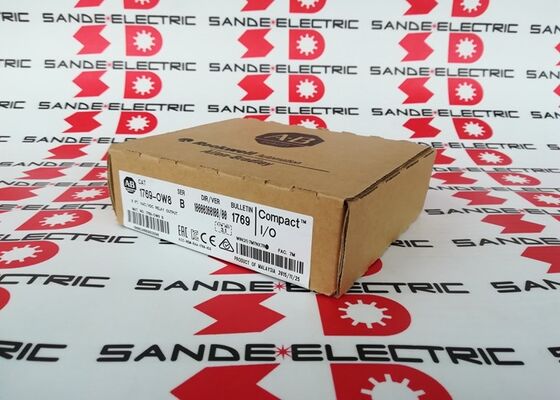

Ein neues AB 1769-OW8 PLC-Modul in der Box 1769OW8 1769-0W8 Ausgangsmodul

Allen-Bradley 1769-OW8 CompactLogix 8-Punkte AC/DC Relais-Ausgangsmodul 5265V AC / 5125V DC / 2 Gruppen / DIN Rail

8 Relais-Ausgänge für Wechselstrom- und Gleichstromfeldbelastungen in CompactLogix-Systemen

Der 1769-OW8 fügt 8 normal geöffnete Relais-Ausgabepunkte an einen CompactLogix-Controller durch den 1769-Erweiterungs-I/O-Bus hinzu.Jeder Ausgangskontakt schaltet Wechselstrom- oder Gleichstromfeldbelastungen innerhalb des Nennspannungsbereichs ausDies ist der Hauptvorteil gegenüber Transistor-Ausgangsmodulen:ein einziges Relais-Ausgangsmodul verarbeitet sowohl 120V Wechselstrom-Kontakterspulen als auch 24V Gleichstrom-Solenoidspulen auf derselben Karte ohne separate Schnittstellenhardware.

Acht Ausgänge sind in zwei Gruppen von jeweils vier angeordnet, wobei jede Gruppe ein gemeinsames Endgerät teilt.Die beiden Gemeinsamkeiten sind voneinander und vom Bus isoliert. Jede Gruppe kann gleichzeitig mit einer anderen Schaltungspannung arbeiten.Eine Gruppe, die 120 V Wechselstrom versorgt, und eine andere Gruppe, die 24 V Gleichstrom versorgt, können auf demselben Modul nebeneinander bestehen, sofern keine der beiden Gruppen die 2 Gruppen × 4-Punkte-Verkabelung überschreitet.

Die 10-ms-Signalverzögerung sowohl eingeschaltet als auch ausgeschaltet ist dem mechanischen Betrieb des Relais inhärent und gilt für alle Relais-Ausgangsmodule unabhängig vom Hersteller.Für Ausgänge, bei denen eine Schaltreaktion unterhalb der Millisekunde erforderlich ist, Transistor-Ausgangsmodule (1769-OB-Serie) sind geeignet.

Schlüsselmerkmale

Isolationsarchitektur Ausgabe auf Bus und Gruppe auf Gruppe

Die 1769-OW8 implementiert eine verstärkte Isolierung zwischen den Ausgangsschaltkreisen und dem CompactLogix Backplane Bus sowie zwischen den beiden Ausgangsgruppen. The test isolation level of 1836V AC or 2596V DC (one-second test) corresponds to IEC Class 2 reinforced insulation — the same insulation class used in safety-relevant circuits where double insulation is required between field and logic sides.

Diese Isolationsstufe ermöglicht es dem 1769-OW8, Feldbelastungen bei Spannungen bis zu 265 V Wechselstrom-Arbeitsspannung ohne elektrische Wechselwirkung mit dem Hintergrund oder zwischen Gruppen zu schalten.Für Feldanlagen, bei denen die Ausgangsschaltkreise unter allen Bedingungen von der PLC-Logikversorgung isoliert bleiben müssen, bietet diese verstärkte Dämmklasse die angemessene Sicherheitsmarge.

Häufig gestellte Fragen

F1: Wie hoch ist die aktuelle Ausgangsrate auf der 1769-OW8?

Der Ausgangsstrom pro Punkt hängt von der Art der angeschlossenen Last und Spannung ab. Bei Widerstandslast bei 240 V Wechselstrom unterstützen die Relaiskontakte typischerweise 2 A pro Punkt.Grenze der Wärmeabgabe des Moduls von 2.83W beschränkt die gesamte gleichzeitige Schaltbelastung für alle 8 Ausgänge. Berechnen Sie die gesamte Leistungsaufnahme, wenn mehrere Ausgänge gleichzeitig bei hohem Strom schalten.

F2: Können die beiden Ausgangsgruppen bei unterschiedlichen Spannungen wechseln?

Ja. Die beiden Gruppen von 4 Ausgängen sind an ihren gemeinsamen Endpunkten voneinander isoliert. Eine Gruppe kann 120V Wechselstromlasten schalten, während die andere gleichzeitig 24V Gleichstromlasten schaltet.Dies ist einer der praktischen Vorteile der Zweigruppenarchitektur für Panels mit Mischspannungsfeldgeräten.

F3: Ist der 1769-OW8 mit den CompactLogix L1, L2 und L3-Controllern kompatibel?

Das 1769-OW8 ist ein 1769 Compact I/O-Modul, das mit CompactLogix-Controllern kompatibel ist, die 1769 Expansion I/O unterstützen.Bestätigen Sie die Erweiterungskapazität der Steuerung und die maximale Anzahl der Module vor der Konfiguration eines Mehrmodulsystems.

F4: Die Ausgabe schaltet nicht aus, obwohl das PLC-Ausgabebit eingestellt ist. Was sollte überprüft werden?

Überprüfen Sie, ob die Feldversorgungsspannung am gemeinsamen Endgerät der Gruppe vorhanden ist und ob die angeschlossene Last im Nennspannungs- und Strombereich liegt.Verwenden Sie ein Multimeter zur Messung der Kontinuität über das Ausgangsgerät und häufig, wenn die Ausgabe aufgedrängt wird, wenn ein funktionierendes Relais hörbar klickt und Kontinuität zeigt. Wenn keine Kontinuität mit der eingeschalteten Ausgabe besteht, ist der Relaiskontakt ausfallen.

F5: Kann die 1769-OW8 entfernt und durch das eingeschaltete System ersetzt werden?

Allen-Bradley empfiehlt, vor dem Einsetzen oder Entfernen von 1769 I/O-Modulen die Stromversorgung zu entfernen.die angrenzenden ModuleBeim Modulwechsel folgen Sie immer dem System-Level-Abschaltverfahren.
