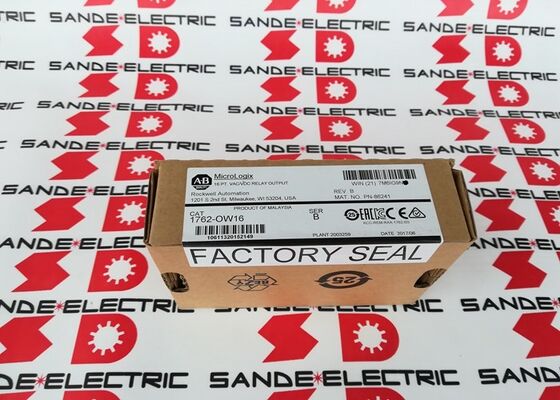

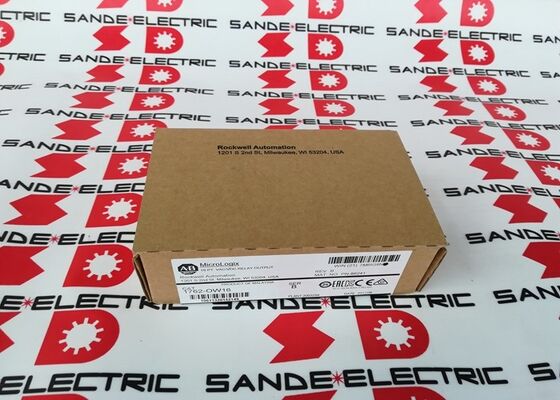

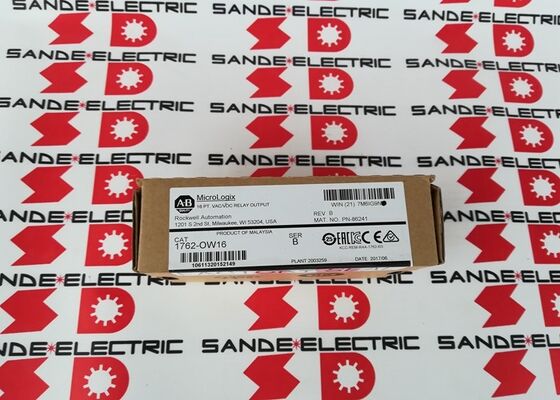

Eine Fabrik versiegelt Allen Bradley Micrologix 16-Punkte-Ausgabe Modell 1762-OW16 1762OW16 1762-0W16

Allen-Bradley 1762-OW16 | MicroLogix 1200 16-Punkt-AC/DC-Relaisausgangsmodul – Klasse 1 Div 2 / 2,5 A/Punkt / IP20

16 Relaisausgänge für gemischte AC- und DC-Feldlasten

Der 1762-OW16 erweitert die Ausgangskapazität einer MicroLogix-Steuerung um 16 Form-A-Relaiskontakte. Jedes Relais ist unabhängig isoliert – jeder Kontakt schaltet die Feldlast mit seiner eigenen Spannung, die innerhalb des Nennbereichs Wechsel- oder Gleichspannung sein kann. Eine Gruppe von 8 Personen kann 24-V-DC-Schütze schalten, während die benachbarte Gruppe 120-V-AC-Magnete schaltet, alles auf demselben Modul. Diese Flexibilität macht separate Transistor- und Relaisausgangsmodule in Schalttafeln überflüssig, in denen sowohl AC- als auch DC-Feldlasten gleichzeitig vorhanden sind.

Zwei Gruppen mit je 8 Ausgängen teilen sich innerhalb jeder Gruppe einen gemeinsamen Anschluss. Der Grenzwert pro Gruppe von 8 Ampere begrenzt die gesamte gleichzeitige Stromaufnahme über eine beliebige Gruppe von 8 Ausgängen – vier Ausgänge mit jeweils 2 A oder eine beliebige Kombination mit insgesamt 8 A. Berechnen Sie den ungünstigsten gleichzeitigen Laststrom pro Gruppe während der Panelkonstruktion und stellen Sie sicher, dass er innerhalb dieses Grenzwerts bleibt.

Die Ein-/Aus-Signalverzögerung von 10 ms ist charakteristisch für Relaisausgangsmodule und hängt mit der Schließ- und Abfallzeit des mechanischen Relaiskontakts zusammen. Für Lasten, die ein schnelleres Schalten erfordern, sind Transistor-Ausgangsmodule (1762-OB16 oder ähnlich) geeignet.

Wichtige Spezifikationen

Klasse 1, Abteilung 2 – Konformität für explosionsgefährdete Bereiche

Der 1762-OW16 verfügt über die Zulassung für Gefahrenbereiche der Klasse 1, Division 2 (C1D2). Dies bestätigt, dass er für die Installation in Umgebungen geeignet ist, in denen unter ungewöhnlichen Bedingungen brennbare Gase oder Dämpfe vorhanden sein können. Die C1D2-Zulassung ist für die Öl- und Gasindustrie, die chemische Verarbeitung und ähnliche Branchen relevant, in denen E/A-Erweiterungsmodule auf Schalttafelebene möglicherweise in oder neben klassifizierten Bereichen installiert werden müssen. Bestätigen Sie die Konformitätsanforderungen anhand der spezifischen Zonenklassifizierung der Installation, bevor Sie sie festlegen.

FAQ

F1: Mit welchen MicroLogix-Steuerungen ist der 1762-OW16 kompatibel?

Der 1762-OW16 ist über den 1762-Erweiterungsbus mit den Steuerungen MicroLogix 1100, 1200 und 1400 kompatibel. Die MicroLogix 1200 unterstützt bis zu sechs Erweiterungsmodule der Serie 1762; Sehen Sie in der Dokumentation des Controllers nach, wie hoch die maximale Anzahl an Modulen und die gesamte E/A-Erweiterung in Ihrer spezifischen Konfiguration ist.

F2: Können die beiden Ausgangsgruppen mit unterschiedlichen Spannungen betrieben werden?

Ja. Jede Gruppe verfügt über einen eigenen gemeinsamen Anschluss – Gruppe 1 (Ausgänge 0–7) und Gruppe 2 (Ausgänge 8–15) sind am gemeinsamen Anschluss elektrisch voneinander isoliert. Dadurch kann eine Gruppe 24-V-Gleichstromlasten schalten, während die andere Gruppe gleichzeitig 120-V-Wechselstromlasten vom selben Modul aus schalten kann.

F3: Der Ausgang scheint zu aktivieren (Relais klickt), aber die Feldlast reagiert nicht. Was sollte überprüft werden?

Stellen Sie sicher, dass die Feldversorgungsspannung am gemeinsamen Anschluss der entsprechenden Gruppe anliegt. Überprüfen Sie, ob die Verkabelung vom gemeinsamen Leiter über die Feldlast mit der Ausgangsklemme des Relaiskontakts verbunden ist. Der mechanische Kontaktschluss des Relais kann mit einem Durchgangsprüfer zwischen der Ausgangsklemme und der gemeinsamen Masse überprüft werden, wenn der SPS-Ausgang erzwungen wird.

F4: Wie hoch ist die erwartete Lebensdauer der Relaiskontakte beim 1762-OW16?

Die Lebensdauer des elektrischen Relais beträgt mindestens 100.000 Betätigungen bei Nennlast. Die Kontaktverschleißrate steigt mit höheren Schaltströmen – Ausgänge, die volle 2,5-A-Lasten antreiben, durchlaufen schneller das Kontaktmaterial. Für Ausgänge, die mit hoher Frequenz schalten, sollten Sie Transistor-Ausgangsmodule in Betracht ziehen, bei denen die Anwendung Gleichstromlasten zulässt.

F5: Beschädigt das Entfernen des 1762-OW16 bei eingeschaltetem Gerät das Modul?

Ja. Rockwell warnt ausdrücklich davor, 1762-Module unter Spannung zu entfernen oder zu installieren. Es kann ein Lichtbogen entstehen, der fehlerhafte Signale an Feldgeräte sendet, in einer gefährlichen Umgebung Schäden verursacht oder die Schaltkreise des Moduls dauerhaft beschädigt. Trennen Sie immer die Stromversorgung des Systems, bevor Sie dieses Modul einsetzen oder entfernen.
