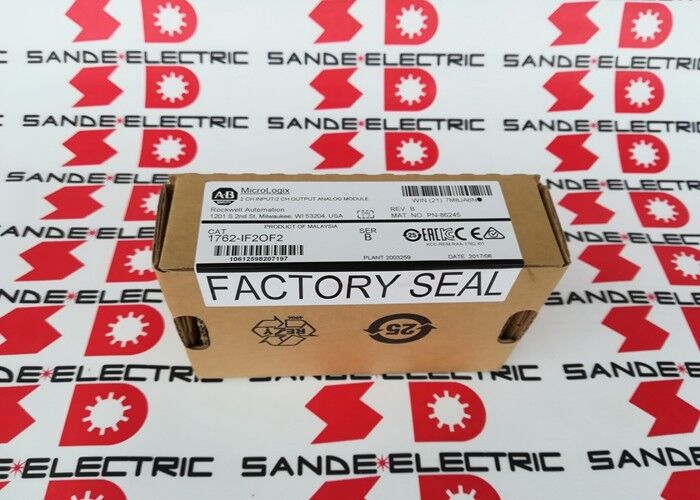

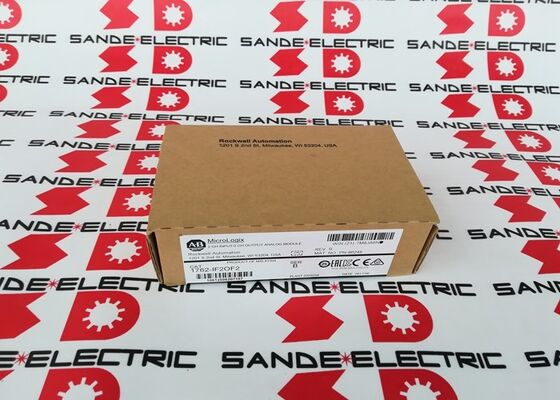

AB New Allen Bradley 1762-IF2OF2 MicroLogix 4-Punkte-Analog-Kammmodul

Allen-Bradley 1762-IF2OF2 MicroLogix 4-Kanal-Analog-Kombinationsmodul 2 In / 2 Out / 12-Bit / 010V / 420mA / isoliert

Analog Ein- und Ausgang aus einem einzigen Schlitz 1762

Der 1762-IF2OF2 fügt vier analoge Kanäle zwei rein, zwei raus zu einem MicroLogix-Controller durch den 1762er Erweiterungsbus hinzu.Es kombiniert, was sonst separate Eingabe- und Ausgabe-Module in einem einzigen Slot erfordern würde, wodurch die Anzahl der Hardware und der Panel-Auslastung für Maschinen, die sowohl analoge Messung als auch analoge Steuerung benötigen, reduziert wird.

Die beiden Eingangskanäle sind differenziell ̇ jeder Eingang hat sein eigenes positives und negatives Terminal, isoliert voneinander.:Störungen durch Erdschleifen, gemeinsame Kabelschilde und nahegelegene Stromleitungen beeinflussen beide Eingangsleitungen gleichermaßen und lösen im Differenzkreislauf aus.für Sensorsignale, die in lauten Industrieumgebungen betrieben werden, verbessert dies unmittelbar die Messsicherheit, ohne dass eine äußere Signalkonditionierung erforderlich ist.

Beide Eingänge und Ausgänge akzeptieren entweder Spannungs- (010 V Gleichstrom) oder Strom (420 mA) Signale, konfiguriert pro Kanal.und Drehzahl-ReferenzpotentiometerDer Strommodus passt zum 420mA-Schleifenstandard, der bei industriellen Sendern für Druck, Durchfluss, Temperatur und Niveau

Schlüsselmerkmale

12-Bit-Auflösung: Was dies in der Praxis bedeutet

Bei 12-Bit-Auflösung löst das Modul analoge Eingaben und Ausgänge auf 4.096 Schritte über den gesamten Bereich.Jede Zählung entspricht ungefähr 00,024 bar 12% repeatability specification confirms that repeated readings of the same physical signal vary by no more than this fraction — precision relevant when comparing measurements over time or between process cycles.

Diagnose für Bedingungen außerhalb und unterhalb des gültigen Eingangsbereichs ∙ ein offener 4 ∙ 20 mA-Schleiffall (wenn der Sender ausfällt) stellt sich typischerweise als Alarm unterhalb des Bereichs von 4 mA dar, sofort von einem gültigen Niedrigleistungsmesswert bei 4 mA zu unterscheiden.

Häufig gestellte Fragen

F1: Können die Eingänge und Ausgänge für den Spannungs- oder Strommodus unabhängig voneinander eingestellt werden?

Jeder der beiden Eingangskanäle und jeder der beiden Ausgangskanäle kann unabhängig für den Spannungsmodus (010 V Gleichstrom) oder den Strommodus (420 mA) konfiguriert werden.Dies ermöglicht es einem Eingang, einen Spannungssensor zu lesen und der andere, einen Stromschleifensender gleichzeitig auf demselben Modul zu lesen.

F2: Ist der 1762-IF2OF2 mit MicroLogix 1100 und 1400 kompatibel oder nur mit 1200?

Der 1762-IF2OF2 ist mit MicroLogix 1100, 1200 und 1400 kompatibel.Bestätigen Sie die maximale Anzahl der Erweiterungsmodule des Controllers und das gesamte Erweiterungs-E/A-Budget in der spezifischen MicroLogix-Dokumentation vor der Konfiguration.

F3: Was ist Differentialinput und warum ist es wichtig?

Differenzielle Eingänge messen den Spannungsunterschied zwischen zwei dedizierten Endgeräten pro Kanal, anstatt gegen einen gemeinsamen zu messen.Dies verwirft Interferenzen im gemeinsamen Modus Schall, der auf beiden Enden gleich erscheint, wird bei der Differentialmessung annulliertIn Umgebungen mit variablen Bodenpotentialen, langen Kabelläufen oder angrenzenden Wechselstromkabeln verbessern Differential-Eingänge die Signalintegrität gegenüber einseitigen Alternativen erheblich.

F4: Der analoge Eingang wird falsch gelesen, obwohl der Sender bestätigt ist. Was sollte überprüft werden?

Überprüfen Sie die Konfiguration des Eingangsmodus (Spannung vs. Strom) in den Modulparametern.Überprüfen Sie, ob die Schleife des Senders angeschlossen und in Reichweite ist. Für den Modulstrommodus 4·20 mA wird der tatsächliche Schleifstrom an den Modulschlüssen mit einem mA-Meter gemessen; eine korrekte Messung an den Schlüssen mit falschen Modulmessungen deutet auf einen Modulfehler hin.

F5: Wie ist der 1762-IF2OF2 physisch mit dem MicroLogix-Controller verbunden?

Das Modul verwendet das mit den MicroLogix-Erweiterungsmodulen bereitgestellte Bandkabel und -anschluss.Es schneidet neben der Steuerungsbasis oder dem angrenzenden Erweiterungsmodul und verbindet über den Busanschluss auf seiner SeiteInstallieren und entfernen Sie die Erweiterungsmodule nur mit ausgeschaltetem Controller.
