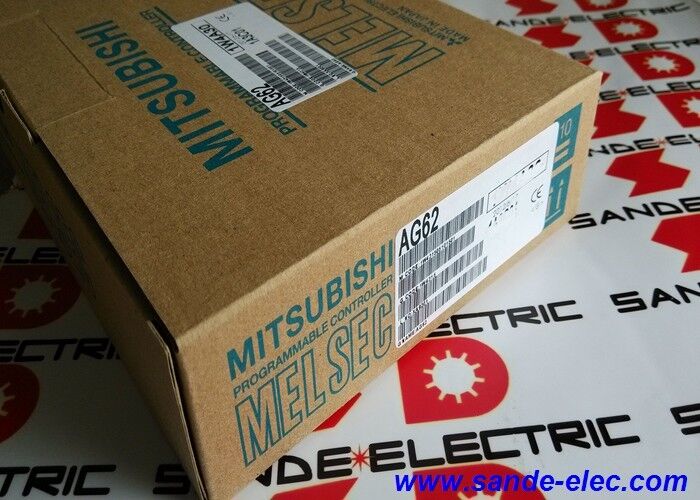

Mitsubishi AG62 PLC Reservierte I/O-Modulkarte Einheit AG-62

AG62∙ Mitsubishi MELSEC-A-Serie Dummy Modul ∙ QA65B / QA68B Erweiterungsanlage / Schlittschutz / M4 Befestigungsschrauben

Was ein Dummy-Modul tut und warum leere Schlitze geschützt werden müssen

Eine MELSEC-A-Erweiterungseinheit bietet mehrere Modul-Slots, die E/A-Module, spezielle Funktionsmodule und Kommunikationskarten akzeptieren.es ist unwahrscheinlich, dass alle Schlitze in einer Verlängerungsbasis gefüllt sind einige Schlitze bleiben leer, entweder weil die erste Installation diese Kapazität nicht benötigt, oder weil Platz für zukünftige Erweiterungen reserviert ist.

Ein leerer Modul-Slot legt die Backplane-Anschlussknöpfe freigelegt, die Staub, leitfähige Partikel, Feuchtigkeit und Bearbeitungsschwarm in Produktionsumgebungen ansammeln.Diese Schadstoffe können Verbindungen überbrücken., die Signalintegrität im Bus beeinträchtigen oder intermittierende Störungen verursachen, die schwer auf die Kontaminationsquelle zurückzuführen sind.

Das AG62-Dummy-Modul füllt leere Stellen mit einer festen, korrekt proportionierten Abdeckung.Es schützt den Stecker und den Schlitz vor Umweltverschmutzung, ohne den Betrieb der installierten Module zu beeinträchtigenDer Bus fährt weiterhin normalen Betrieb aus ̇ das Dummy-Modul nimmt den physischen Raum ein, trägt aber keine Elektronik und bezieht keinen Strom.

Schlüsselmerkmale

M4 Befestigungsschrauben  Richtiges Drehmoment

Die AG62 wird mit M4-Festigungsschrauben an die Basiseinheit befestigt, die auf 78 ‰ 118 N-cm festgeschraubt sind.

• Bietet ausreichende Klemmkraft, um das Modul fest im Schlitz zu halten, so dass es nicht unter Vibrationen losrutschen kann
• Vermeidet Über-Spannung, die den M4-Dreh in der Basis-Einheit der Montage-Boss entfernen kann

Verwenden Sie einen kalibrierten Drehmomentschraubenzieher, der auf den Mittelpunkt (ca. 100 N-cm) eingestellt ist, um eine einheitliche Montage in mehreren Scheinmodulen zu gewährleisten.Module, die nicht ausreichend angespannt sind, können in Hochschwingungsumgebungen im Laufe der Zeit lose funktionieren und in den Grundraum der Einheit fallen.

Anwendungsszenarien

Neue Anlage mit teilweiser E/A-Last:Ein Maschinensteuerungssystem installiert eine QA68B-Erweiterungsbasis mit vier E/A-Modulen, wobei vier Schlitze leer bleiben.Schutz der Steckverbinder während des Maschinenbetriebs in einer Metallschneidumgebung, in der sich Kühlmittelnebel und Schwarm befinden.

Zukunftsplanung:Ein Ingenieur plant, in der nächsten Phase eines Projekts analoge Eingangsmodule zu einem MELSEC-A-System hinzuzufügen.AG62-Dummy-Module schützen die reservierten Erweiterungsslots, bis die Module der zweiten Phase bestellt und installiert werden.

Schutz des Fern-E/A-Racks:Ein I/O-Rack ist in der Nähe einer Schleifmaschine platziert. Selbst vollständig konfigurierte I/O-Racks haben manchmal ungenutzte Schlitze.

Häufig gestellte Fragen

F1: Funktioniert das AG62-Dummy-Modul auf MELSEC-Q- oder MELSEC-iQ-R-Basisgeräten?

Die AG62 ist für die MELSEC-A-Serie, insbesondere für die Erweiterungseinheiten QA65B und QA68B, ausgelegt.und SteckverbinderkonfigurationenDie Scheinmodule für diese Plattformen verfügen über getrennte Teilnummern, die spezifisch für die Q- und iQ-R-Serie sind.

F2: Wirkt sich die Installation eines AG62 auf die I/O-Adressierung oder das Programm des Systems aus?

Der AG62 trägt keine Elektronik, zieht keinen Hintergrundstrom und erzeugt keine Bussignale.Das PLC-Programm und die I/O-Adressenkonfiguration werden durch das Vorhandensein oder Fehlen von Dummy-Modulen nicht beeinflusst.Das Scheinmodul ist ein rein mechanischer Spaltfüllstoff ohne elektrische Funktion.

F3: Wie viele AG62-Module können in einer QA65B- oder QA68B-Basis-Einheit installiert werden?

Die maximale Anzahl der AG62-Module in einer einzelnen Basis entspricht der Gesamtzahl der Slots in dieser Basis abzüglich der Anzahl der installierten aktiven E/A- oder Funktionsmodule.Alle verbleibenden leeren Stellen sollten mit AG62-Dummy-Modulen ausgestattet sein.Es gibt keine elektrische Begrenzung für die Anzahl der Dummy-Module, sie nehmen Stellen ein, ohne zur Belastung des Backplane-Busses beizutragen.

F4: Kann der AG62 auf der Haupt-CPU-Basis-Einheit anstelle von Erweiterungs-Basen verwendet werden?

Das AG62 ist als Erweiterungs-Basis-Einheit-Dummy-Modul angegeben.Bestätigen Sie vor der Montage die Kompatibilität mit dem spezifischen Modell der HauptanlageeinheitVerwenden Sie die Ersatzteil- oder Zubehörliste für die spezifische Hauptbasis-Einheit, um das richtige Scheinmodul für diese Einheit zu ermitteln.

F5: Welches ist das richtige Werkzeug, um die AG62 M4-Festschrauben auf das angegebene Drehmoment zu ziehen?

Ein standardmäßiger Phillips- oder JIS-Schraubendreher Nr. 2 passt zu den M4-Schrauben, die typischerweise für MELSEC-A-Module verwendet werden.mit einem Drehmomentschraubenzieher, der auf 100 N-cm eingestellt ist (Mittepunkt des Bereichs von 78-118 N-cm)Ein manueller Drehmomentschrauber, der für M4-Befestigungen geeignet ist, ist das richtige Werkzeug.
