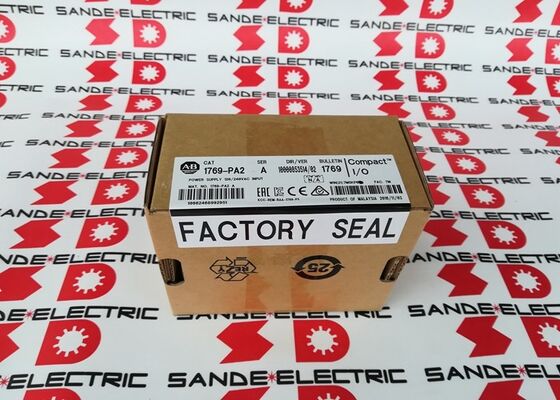

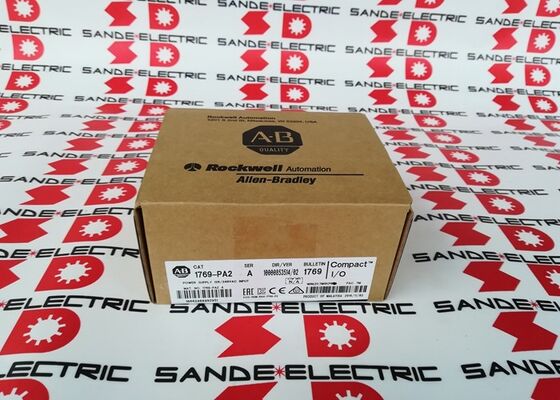

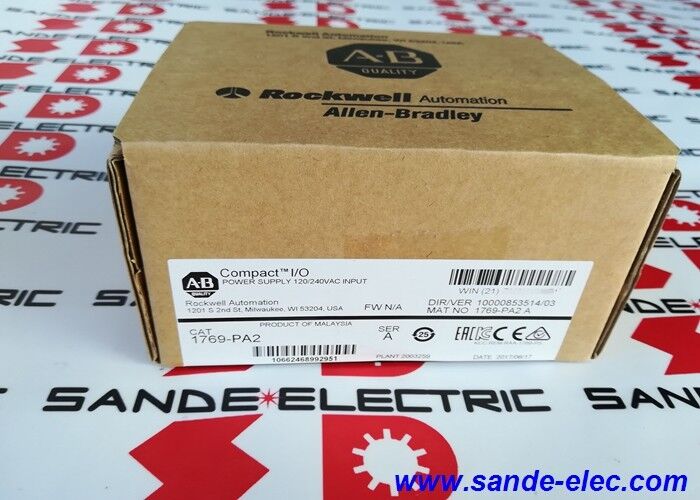

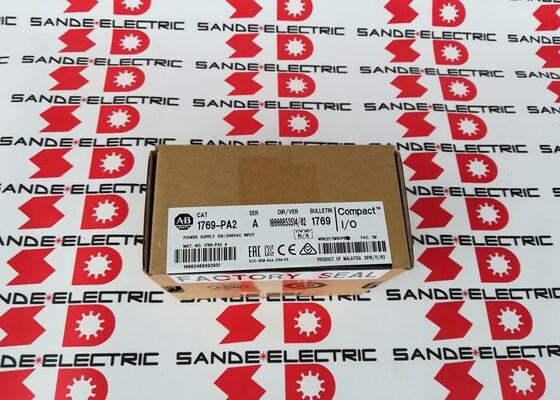

Neue AB 1769-PA2 CompactLogix-Stromversorgung 1769PA2 in einer Box

Allen-Bradley 1769-PA2 | Kompaktes I/O-AC-Stromversorgungsmodul – 85–265 V AC / 2,0 A bei 5 V DC / 0,8 A bei 24 V DC / Kapazität für 16 Module

Netzteil für die 1769 Compact I/O Bank

Das 1769-PA2 ist das AC-Eingangs-Stromversorgungsmodul für das 1769 Compact I/O-System von Allen-Bradley. Jede Bank von 1769 Compact I/O-Modulen benötigt ein Netzteil – dieses Modul wandelt die Netzwechselstromversorgung des Panels in 5 V DC und 24 V DC um, die die Compact I/O-Module für den Betrieb benötigen.

Das NetzteilModulabstandsbewertung von 8definiert, wie weit die Stromverteilung reicht: bis zu 8 I/O-Module links und 8 rechts – insgesamt 16 Module pro Netzteilbank. Bei einer Bank mit mehr als 16 Modulen oder wenn die Stromkapazität vor Erreichen von 16 Modulen überschritten wird, wird ein zusätzliches Netzteil hinzugefügt, um die Bank zu erweitern.

Der Stromausgang teilt sich auf zwei Schienen auf:2,0 A bei 5 V DCVersorgt die Modullogik und die Backplane-Kommunikation (die E/A-Modulelektronik).0,8A bei 24V DCVersorgt 24-V-DC-Feldgeräte und Ausgangskreise, die an die E/A-Module angeschlossen sind. Jedes Modul in der Bank bezieht gemäß seiner Spezifikation beide Schienen – der Gesamtverbrauch aller Module in der Bank darf diese Grenzwerte in keiner der Schienen überschreiten.

Ein großer Eingangsspannungsbereich (85–265 V AC) und ein versenkter Schiebeschalter zur Auswahl des Nennbetriebs von 120 V oder 240 V machen den 1769-PA2 ohne zusätzliche Transformatoren mit nordamerikanischen und internationalen Schalttafelversorgungsstandards kompatibel.

Wichtige Spezifikationen

Backplane-Verbindung – keine Kabel erforderlich

Der Anschluss des 1769-PA2 an die 1769 Compact I/O-Rückwandplatine erfolgt über einen seitlichen Nut-Feder-Verriegelungsmechanismus, der in die linke und rechte Seite des Moduls integriert ist. Das Modul wird in das benachbarte E/A-Modul oder den Controller geschoben und verriegelt, und die Strom- und Busverbindungen der Rückwandplatine werden über diese seitlichen Anschlüsse hergestellt. Für die Stromverteilung innerhalb der Bank sind keine Kabel, Brücken oder Verkabelungen zwischen Modulen erforderlich – die seitlichen Anschlüsse übernehmen diese Aufgabe.

Dieser seitliche Anschlussmechanismus ermöglicht es dem Netzteil, Strom in beide Richtungen zu verteilen – gleichzeitig an E/A-Module, die auf der linken und auf der rechten Seite installiert sind, bis zu einem Nennabstand von 8 Modulen pro Seite.

FAQ

F1: Was ist der Unterschied zwischen 1769-PA2 und 1769-PA4?

Bei beiden handelt es sich um 1769 Compact I/O-Netzteile mit Wechselstromeingang. Der PA2 liefert 2,0 A bei 5 V DC und 0,8 A bei 24 V DC. Der PA4 liefert 4,0 A bei 5 V DC und 2,0 A bei 24 V DC – doppelt so viel Stromkapazität. Verwenden Sie den PA4 für größere Bänke mit einer höheren Gesamtstromaufnahme des Moduls oder wenn der 24-V-DC-Feldstrombedarf 0,8 A übersteigt. Berechnen Sie vor der Angabe die gesamte 5-V- und 24-V-Stromaufnahme aller Module in der Bank.

F2: Wie erfolgt die Auswahl des 120-V-/240-V-Eingangs beim 1769-PA2?

Ein versenkter Schiebeschalter an der Vorderseite oder Oberseite des Moduls (mit einem Schraubendreher zugänglich, um ein versehentliches Umschalten zu verhindern) wählt zwischen 120 V und 240 V AC Nenneingang. Überprüfen und stellen Sie diesen Schalter so ein, dass er mit der Versorgungsspannung des Panels übereinstimmt, bevor Sie den Netzstrom anschließen. Der große Eingangsbereich von 85–265 V AC bedeutet, dass das Modul erhebliche Spannungsschwankungen um beide Nenneinstellungen herum toleriert.

F3: Die Bank verfügt über 10 E/A-Module – kann ein 1769-PA2 alle mit Strom versorgen?

Der Nennabstand von 8 Modulen pro Seite begrenzt die physische Reichweite des Netzteils und nicht nur die Stromkapazität. Bei 10 Modulen in einer Richtung von der Stromversorgung liegen das 9. und 10. Modul außerhalb der zulässigen Entfernung und erhalten möglicherweise nicht ausreichend Strom. Positionieren Sie das Netzteil innerhalb von 8 Modulen vom am weitesten entfernten Modul in beide Richtungen oder fügen Sie ein zweites Netzteil hinzu, um die Bank zu erweitern. Überprüfen Sie bei Banken, bei denen die Gesamtstromaufnahme ebenfalls 2,0 A bei 5 V Gleichstrom oder 0,8 A bei 24 V Gleichstrom erreicht, auch das aktuelle Budget.

F4: Verfügt der 1769-PA2 über einen Überlast- oder Kurzschlussschutz?

Ja. Eine interne Sicherung (Wickmann 19195-3,15A oder gleichwertig) sorgt für Kurzschluss- und Überlastschutz am AC-Eingang. Die Sicherung ist eine interne Komponente – sie kann vor Ort nicht vom Benutzer ausgetauscht werden. Wenn die Sicherung aufgrund eines vorgeschalteten Fehlers durchbrennt, muss das Netzteil ausgetauscht oder im Werk gewartet werden. Beseitigen Sie die Ursache der Überlastung oder des Kurzschlusses, bevor Sie ein Ersatzmodul installieren.

F5: Ist der 1769-PA2 sowohl mit CompactLogix- als auch mit MicroLogix-Systemen kompatibel?

Ja. Der 1769-PA2 versorgt 1769 Compact I/O-Module sowohl in CompactLogix- als auch MicroLogix 1500-Konfigurationen mit Strom. Für MicroLogix 1500 erfordern Compact I/O-Erweiterungsbänke ein 1769-Netzteil, es sei denn, die Module sind direkt neben der MicroLogix 1500-Basiseinheit montiert (die die direkt benachbarten Module mit eigener Energie versorgt). Bestätigen Sie die spezifischen Stromversorgungsanforderungen anhand der Dokumentation zum MicroLogix 1500- oder CompactLogix-Systemdesign.
